9.2 Cálculo de ganancia y offset
Cálculo de la ganancia y del offset a partir del ejemplo de "ExtSolIrr":
1. Registre los sensores externos tal como se describe en el capítulo 9.1 “Detectar sensores
externos” (Página 49).

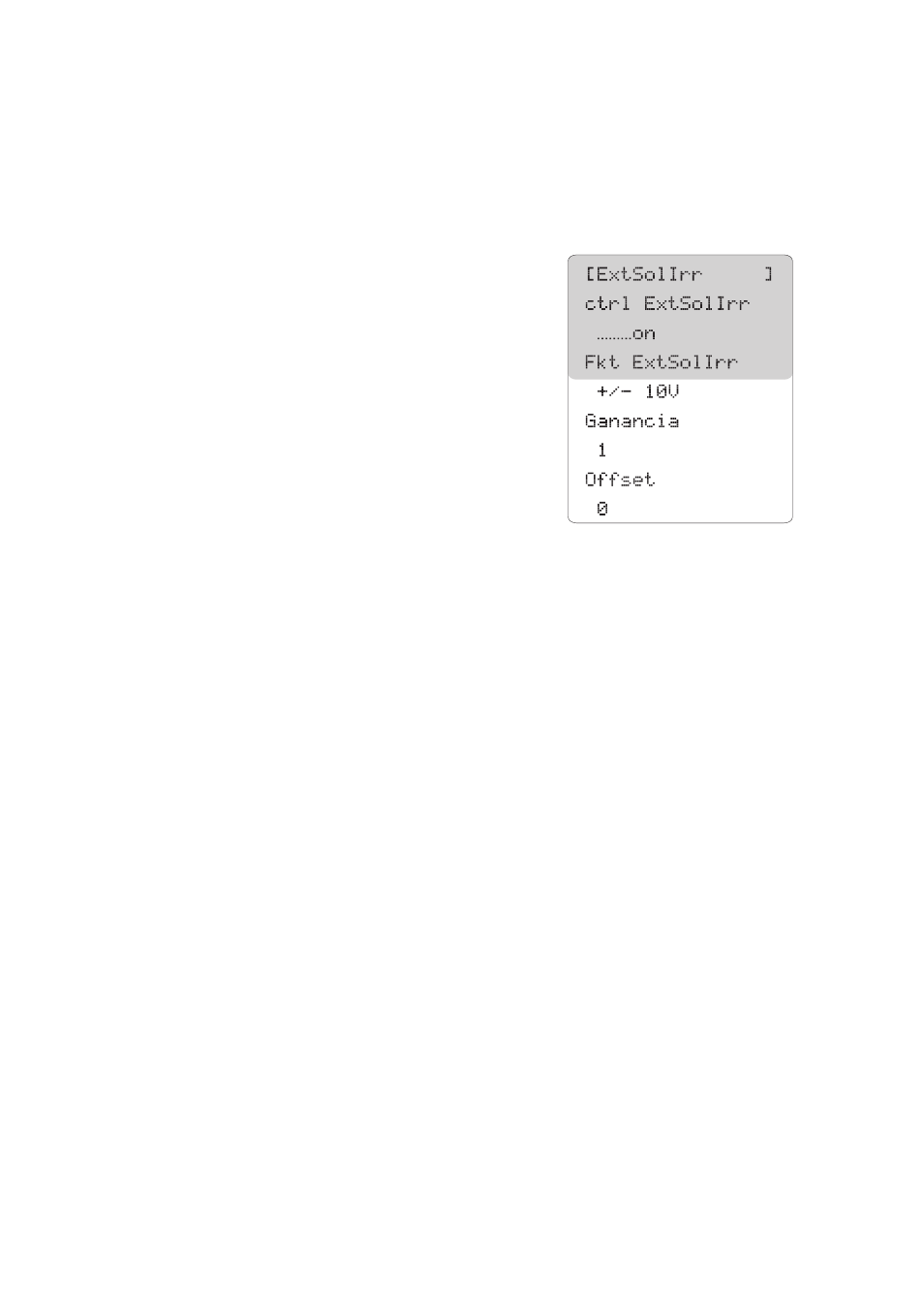

2. Ajuste "on" en "ctrl ExtSolIrr" para activar la entrada
analógica para el sensor.
3. Seleccione un rango de medición para el sensor
analógico, p. ej., "+/–10V".
El valor indicado se calcula a partir de:
– A partir del valor medido por el sensor.
– A partir del valor indicado para la ganancia.
– A partir del valor indicado para el offset.
4. Calcule el factor de ganancia y el offset.
El factor de ganancia resulta de dividir el rango de valores indicado entre el rango de
medición:
Factor de ganancia = Rango de valor indicado / Rango de medición
El offset es la diferencia entre el límite inferior del rango de valores y el producto del factor de
ganancia por el límite inferior del rango de medición.
Offset = Rango de valores inferior - (Factor de ganancia x Rango de medición
inferior)
Fórmulas
Se mide el valor M en el rango de Mu a Mo
Se visualizará el valor W en el rango de valores de Wu hasta Wo
Explicación de las abreviaturas usadas
Ganancia: V = (Wo – Wu) / (Mo –Mu)
Offset: O = Wu – (V x Mu)
Indicación en el Sunny Central Control: W = (V x M) + O
M valor de medición Lu rango de medición superior
Mu rango de medición inferior O offset
V ganancia W valor
Wo rango de valores superior Wu Rango de valores inferior
