Relé de monitorización de red externo (opcional) SMA Solar Technology AG
62 SC-BES100262 Instrucciones de uso

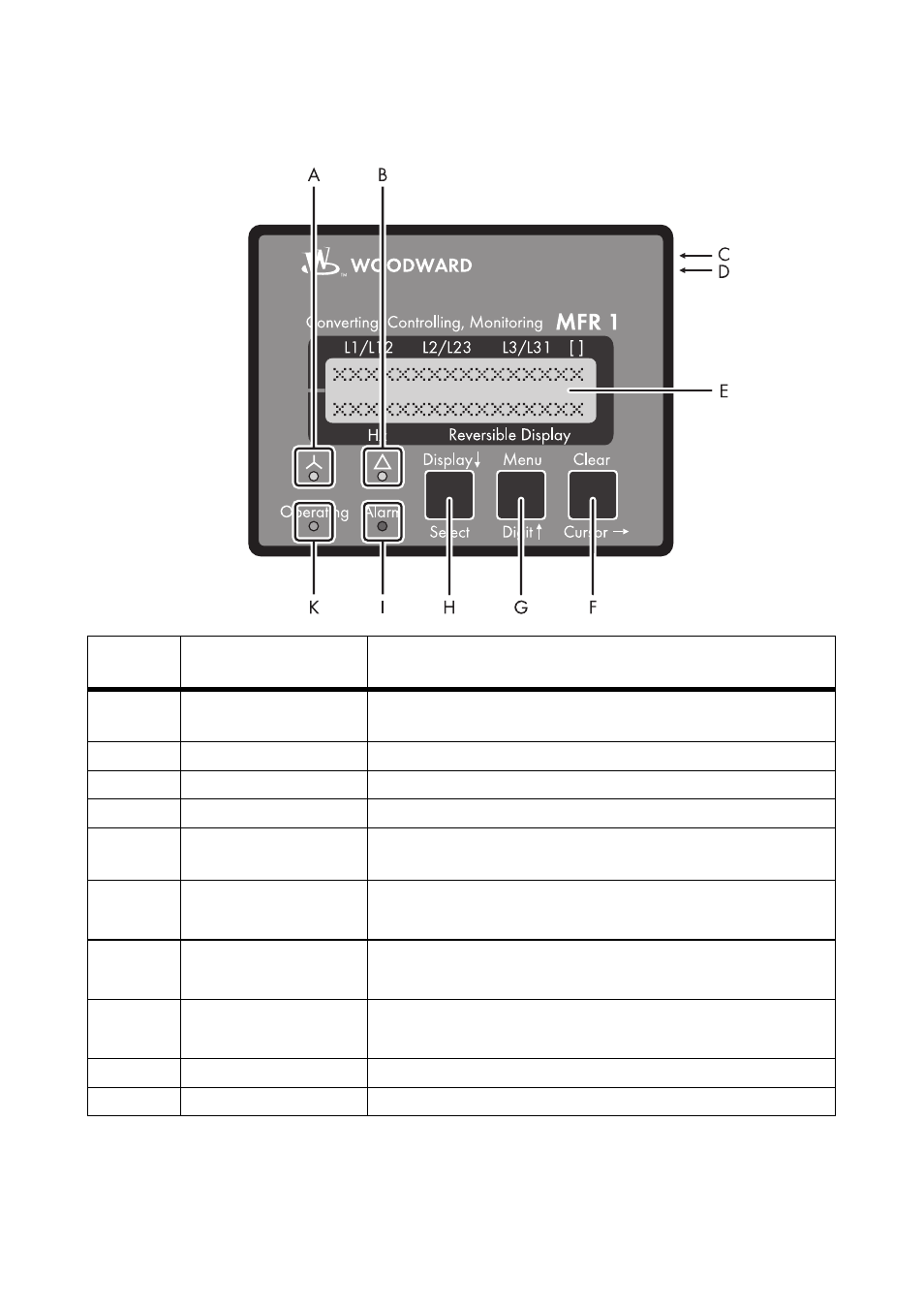

12.1 Vista general de los elementos de indicación y de manejo
Compone
nte Denominación Función
A Estrella Indicación de la tensión en estrella (conductores externos-
conductores neutros)
B Triángulo Indicación de las tensiones de los conductores externos
C Conector hembra DPC Conector hembra de parametrización
D Potenciómetro Ajuste del contraste del display de cristal líquido
E Display de cristal
líquido Display de cristal líquido de dos líneas
F Clear
Cursor → Confirmar avisos de alarma
Desplazar el cursor una posición hacia la derecha
G Menu
Digit ↑ Seleccionar menú
Aumentar la cifra seleccionada
H Display ↓
Select Avanzar a la siguiente indicación
Confirmar selección
I Alarma Se ha activado una alarma
K Operating Modo automático
