SMA Solar Technology AG Conexiones externas
Instrucciones de instalación SC20_25_35-IES094521 55
4. Monte la descarga de tracción de las líneas de conexión a la red de CA. Fije la descarga de
tracción a las grampas de carril mediante las abrazaderas de cable incluidas.
☑ Los cables de CA están conectados.
6.2.2 Conectar el cable de CA al Sunny Central 350
Los puntos de conexión a la red de CA se encuentran en la parte superior del armario de CA.

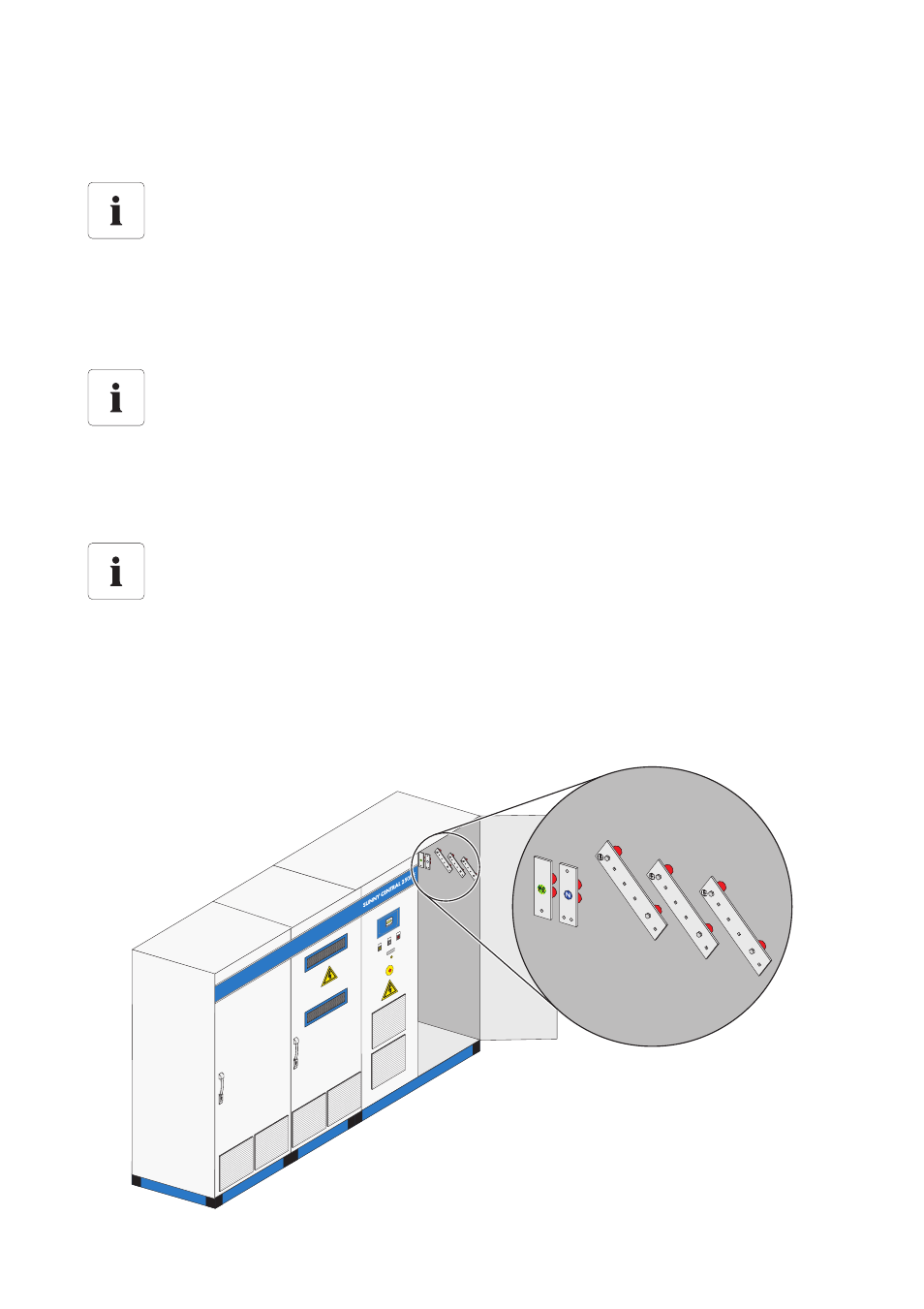

En el siguiente gráfico se muestran a modo de ejemplo los puntos de conexión de la red de CA del
Sunny Central 350.
Tener en cuenta el campo giratorio
En los puntos de conexión a la red debe haber un campo giratorio a derechas. Si no hay
ningún campo giratorio a derechas, el Sunny Central emite un mensaje de error.
Forma de la red
Los Sunny Central vienen configurados para una conexión a la red TN-C. Es posible una
conexión a una red TN-S o una red TT. Quite para ello el puente existente entre el neutro
(N) y la puesta a tierra (PE).
También se puede acometer una red IT diseñada específicamente para el proyecto. Llame
a la línea del Servicio Sunny Central.
Tapones de fusible
La línea de la corriente de red tiene que ser asegurada con un fusible acorde con la
corriente nominal indicada en la placa de identificación. Si la corriente nominal difiere de
la corriente nominal de los tapones de fusible, elija entonces un tapón acorde con la
corriente nominal inmediatamente superior.
