SMA Solar Technology AG Conexiones externas
Instrucciones de instalación SC20_25_35-IES094521 65
6.6 Conectar el cable Team (opcional)
En el cableado Team, los cables de potencia conectan el maestro Team con el equipo esclavo Team.
Los cables necesarios (longitud estándar de 5 m) vienen incluidos en el volumen de suministro. Si no
bastara la longitud de los cables, se puede usar otro cable. Este cable debe presentar una resistencia
dieléctrica de CC de 1000 V y haber sido dimensionado para la corriente en Team de CC previsible
con una potencia nominal del 100 %. Puede consultar las indicaciones necesarias sobre la corriente
en Team de CC en la siguiente tabla.

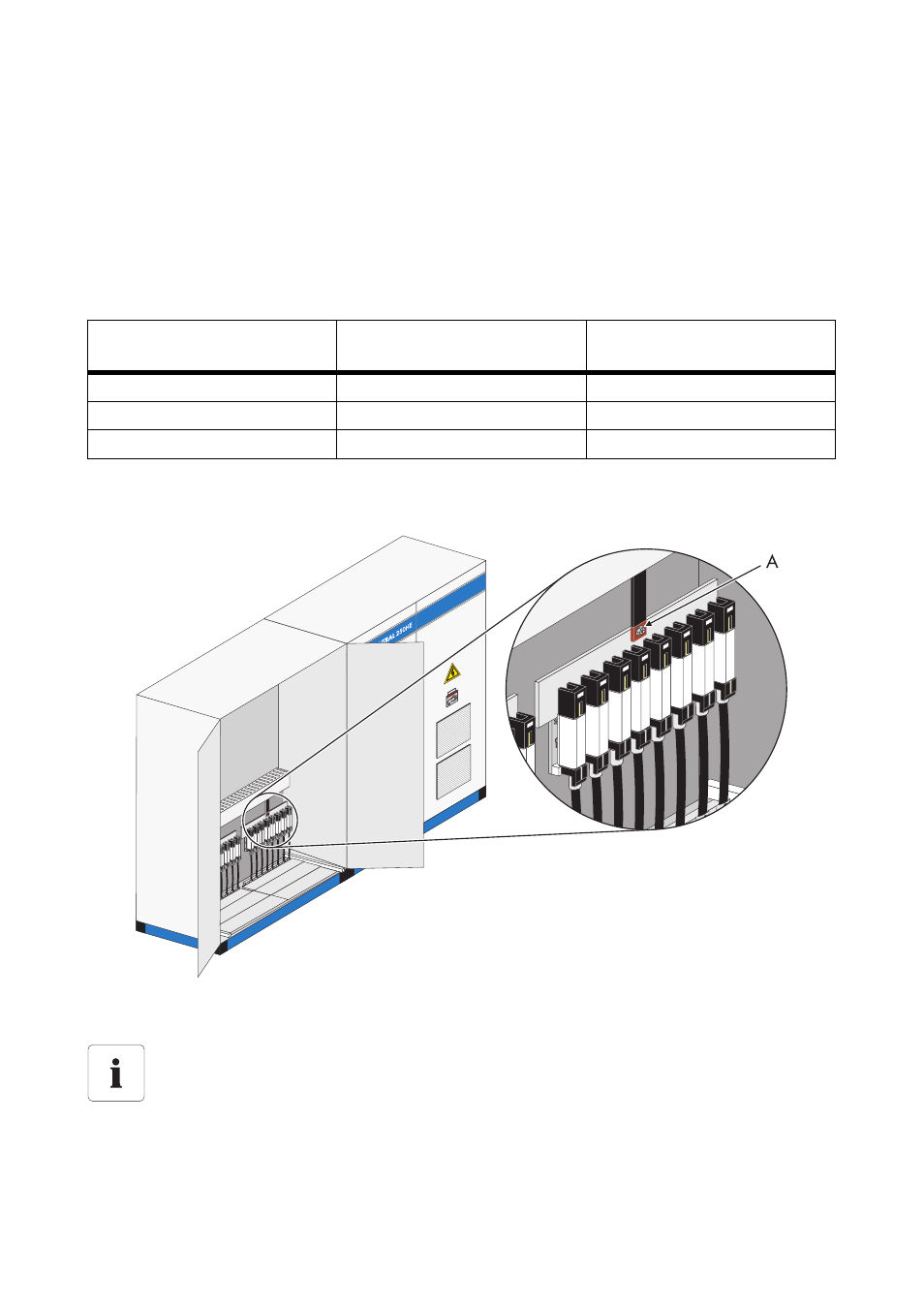

Los bornes de conexión para la conexión del cableado Team se encuentran en el armario de CC. En
el siguiente gráfico se muestra la posición de los bornes de conexión en el Sunny Central 250.
1. Haga pasar el cable por la abertura de la parte inferior del armario de CC.
Sunny Central Entrada de corriente de CC
máxima Corriente en Team de CC
máxima
Sunny Central 200 472 A 236 A
Sunny Central 250 591 A 296 A
Sunny Central 350 800 A 400 A
A Punto de conexión de cable Team
Posición de los bornes de conexión para la conexión del cableado Team.
La posición precisa de los bornes de conexión para la conexión del cableado Team se
diferencia en función del modelo. Mediante la designación de los medios de producción
(BMK) y del esquema de conexiones incluido puede determinarse con exactitud la
ubicación de los bornes de conexión.
