Conexiones externas SMA Solar Technology AG
64 SC20_25_35-IES094521 Instrucciones de instalación

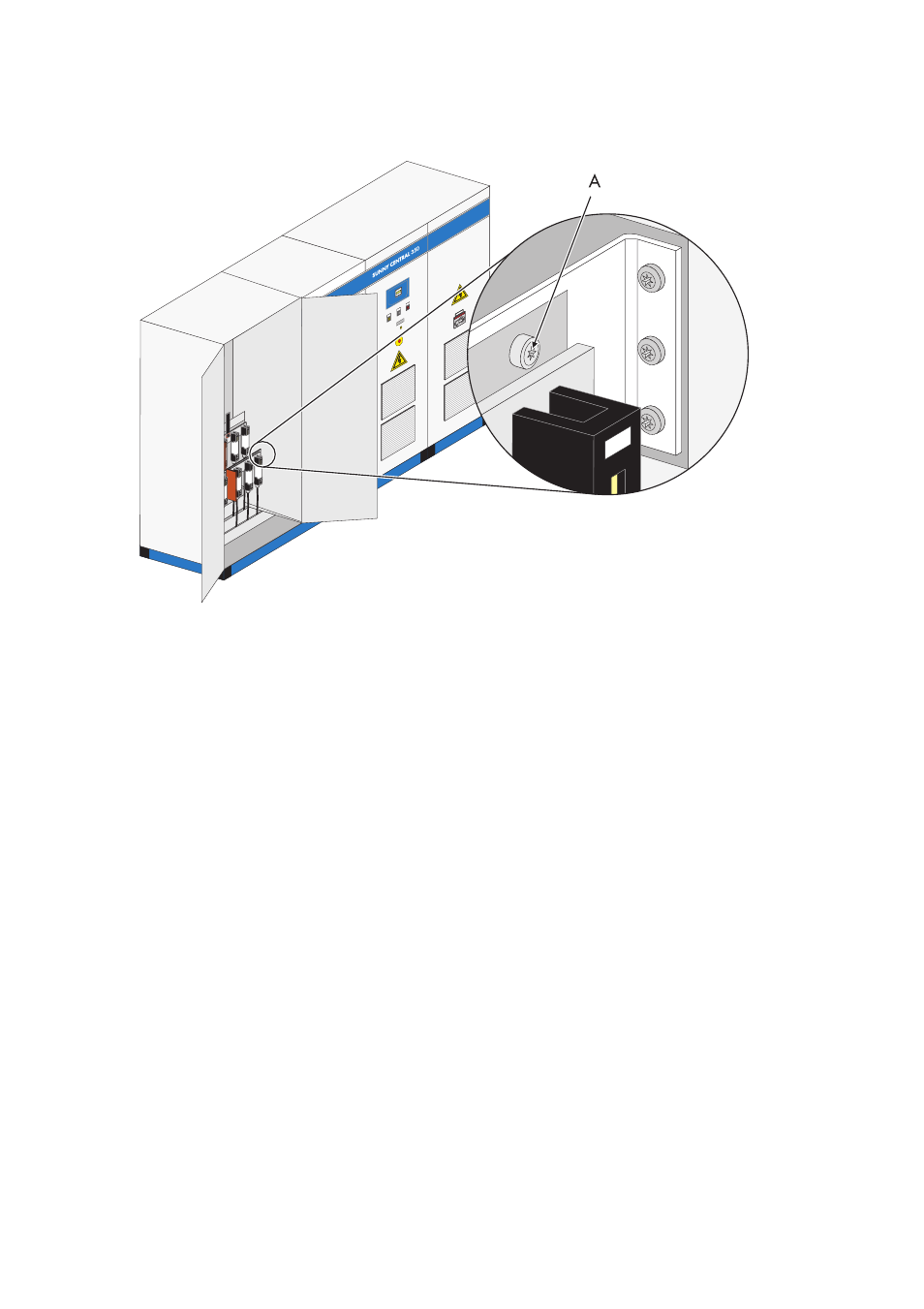

1. Desmonte la placa de montaje delantera (A) con las unidades de fusible de CC.
2. Haga pasar el cable por la abertura de la parte inferior del armario de CC.
3. Dote a los cables de terminales de cables.
4. Conecte los cables a los fusibles de CC de la placa de montaje posterior.
5. Monte una descarga de tracción de los cables de CC. El volumen de suministro incluye las
abrazaderas de cable necesarias. Fije las abrazaderas de cable a las grampas de carril.
6. Monte de nuevo la placa de montaje anterior.
☑ Los cables están conectados a los fusibles de CC de la placa de montaje posterior.
7. Haga pasar los cables a través de la abertura del armario de CC.
8. Dote a los cables de terminales de cables.
9. Conecte los cables a los fusibles de CC de la placa de montaje anterior.
10. Monte la descarga de tracción de las líneas de conexión a la red de CA. Fije la descarga de
tracción a las grampas de carril mediante las abrazaderas de cable incluidas.
☑ Los cables de CC están conectados.
