SMA Solar Technology AG Seguridad
Instrucciones de instalación SMC70HV11-IA-IES112970 11

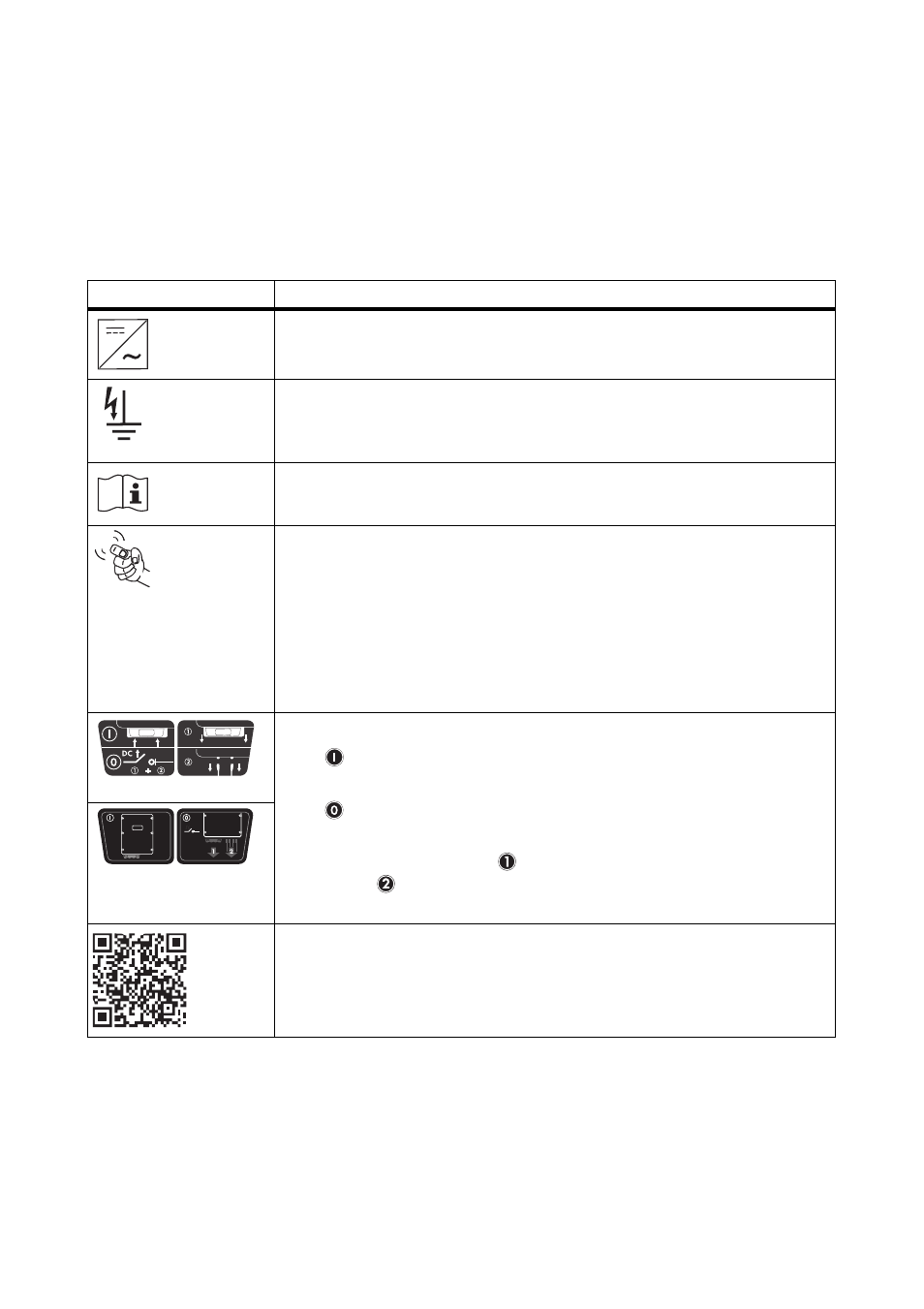

2.3 Explicación de los símbolos
En este capítulo se explican todos los símbolos que se encuentran en el inversor y en la placa de
características.
2.3.1 Símbolos en el inversor
* Esta función es válida a partir de la versión de firmware 2.10.
** QR-Code es una marca registrada de DENSO WAVE INCORPORATED.
Símbolo Explicación
Indicador de funcionamiento.
Muestra el estado de funcionamiento del inversor.
Contacto a tierra o varistor averiado.
Consulte el capítulo 9.3 “Encendido permanente del LED rojo”
(Página 73).
Fallo o error.
Consulte el capítulo 9 “Localización de fallos” (Página 66).
La pantalla se utiliza dándole golpecitos.
• Un golpecito: La iluminación de fondo se enciende o la pantalla
pasa al mensaje siguiente.
• Dos golpecitos seguidos
*
: El inversor muestra de nuevo los mensajes
de la pantalla de la fase de inicio (consulte el capítulo
6.2 “Mensajes de la pantalla durante la fase de inicio”
(Página 50)).
Dispositivo seccionador de carga de CC Electronic Solar Switch (ESS)
• Si el Electronic Solar Switch está conectado, el circuito eléctrico
de CC está cerrado.
• Para interrumpir el circuito eléctrico de CC y desconectar con
seguridad el inversor bajo carga, debe desconectar primero el
Electronic Solar Switch y después extraer todos los conectores
de CC tal como se describe en el capítulo 7.2 “Apertura del
inversor” (Página 56).
QR-Code
®**
para el programa de bonificación de SMA
En www.SMA-Bonus.com, encontrará más información sobre el programa
de bonificación de SMA.
