5.2.2 Conexión del inversor a la red eléctrica pública (CA)
1. Compruebe la tensión de red y compárela con "V
CA nom
" en la placa de características.
El rango de trabajo exacto del inversor está especificado en los parámetros de funcionamiento.
La documentación correspondiente está disponible en la zona de descargas de
www.SMA-Iberica.com en la categoría "Descripción técnica" del inversor correspondiente.
2. Desconecte el disyuntor y asegúrelo contra cualquier reconexión.

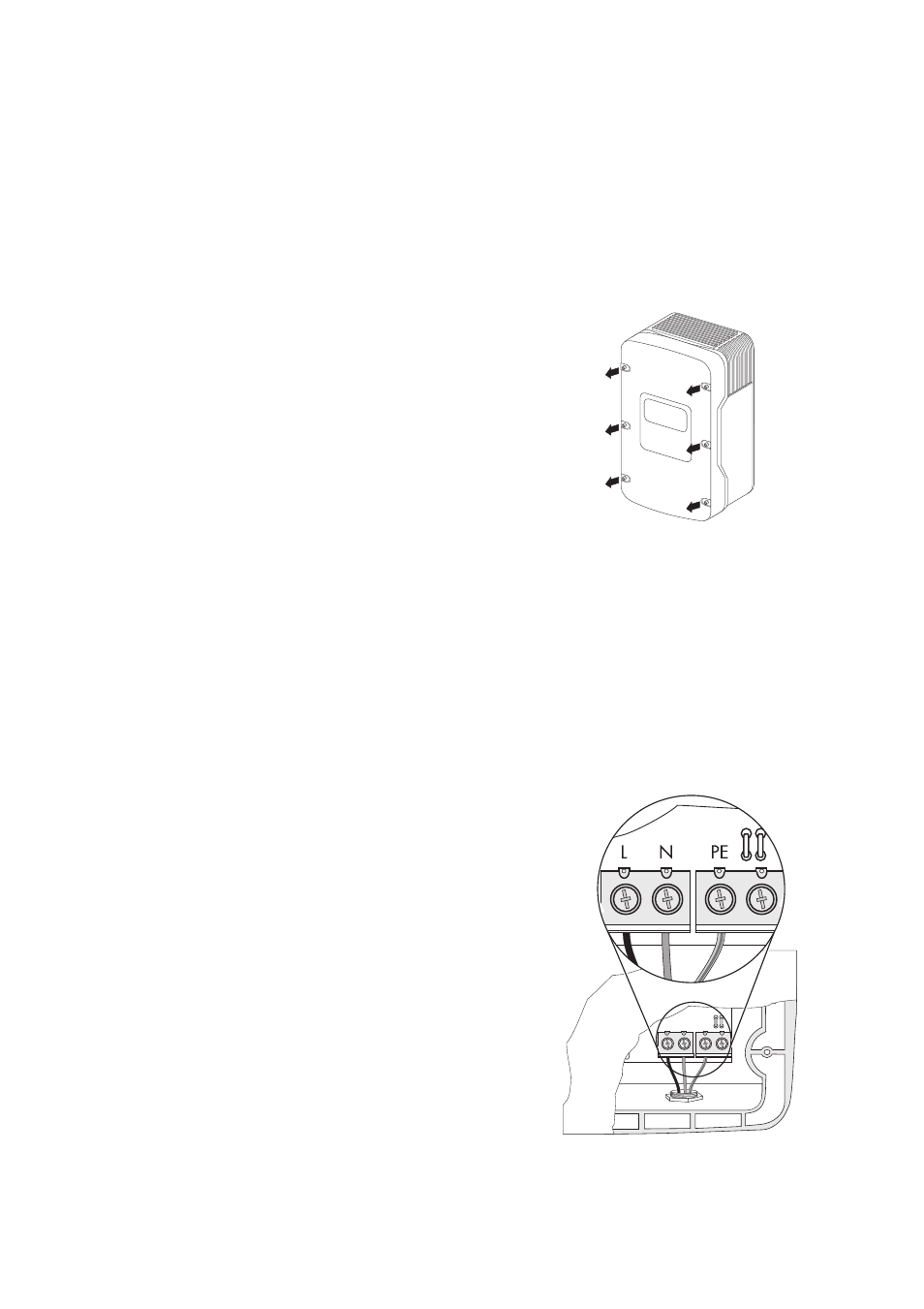

3. Suelte todos los tornillos de la tapa y retire la tapa
de la carcasa.
4. Retire la cinta adhesiva del racor atornillado para
cables de CA (consulte "D" en la Página 21).
5. Introduzca desde el exterior el racor atornillado
para cables de CA en la apertura de la carcasa
y fíjela desde el interior con la contratuerca.
6. Atornille la tuerca de unión del racor atornillado
para cables e introdúzcala a través del cable.
7. Conduzca el cable a través del racor atornillado
para cables hacia el borne de CA.
8. Conecte L, N y el conductor de protección (PE)
a los bloques de bornes, según se indica, con
ayuda de un destornillador.
El conductor PE debe medir 5 mm más que los
de L y N.
¡No invierta la conexión de L y N!
