SMA Solar Technology AG Localización de fallos
Instrucciones de instalación SMC70HV11-IA-IES112970 75

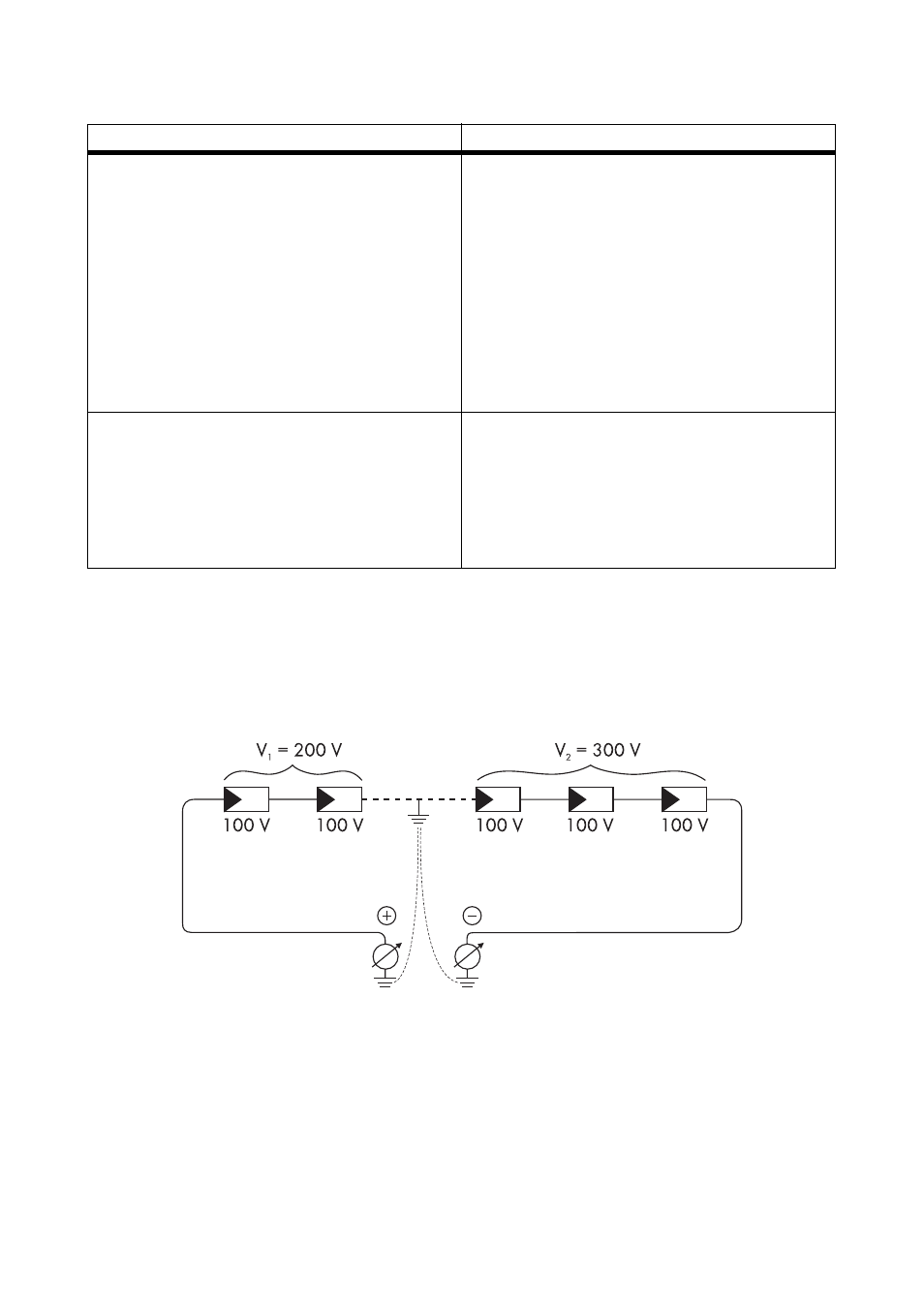

Ubicación del cortocircuito a tierra
Puede determinarse la ubicación aproximada del contacto a tierra mediante la relación de las
tensiones medidas entre el polo positivo contra potencial de tierra (PE) y el polo negativo contra
potencial de tierra (PE).
Ejemplo:
En este caso, el fallo a tierra se ha producido entre el segundo y el tercer módulo fotovoltaico.
☑ Ha finalizado la prueba del cortocircuito a tierra.
Resultado Medida
☑ Se ha detectado un cortocircuito
a tierra.
• El instalador del generador fotovoltaico
debe eliminar el contacto a tierra en el
string correspondiente. Puede determinar
la localización del contacto a tierra como
le indicamos a continuación.
• No vuelva a conectar el string averiado.
• Cierre y ponga en funcionamiento el
inversor tal y como se describe en el
capítulo 7.3 “Cierre del inversor”
(Página 59).
☑ No se ha detectado ningún contacto
a tierra.
Probablemente uno de los varistores con control
térmico está averiado.
• Compruebe los varistores según se
describe en el capítulo
9.3.2 “Comprobación del funcionamiento
de los varistores” (Página 76).
