SMA Solar Technology AG
Conexión eléctrica
Instrucciones de instalación
STP20TLHE-IA-IES122222
27
6 Conexión eléctrica
6.1 Seguridad

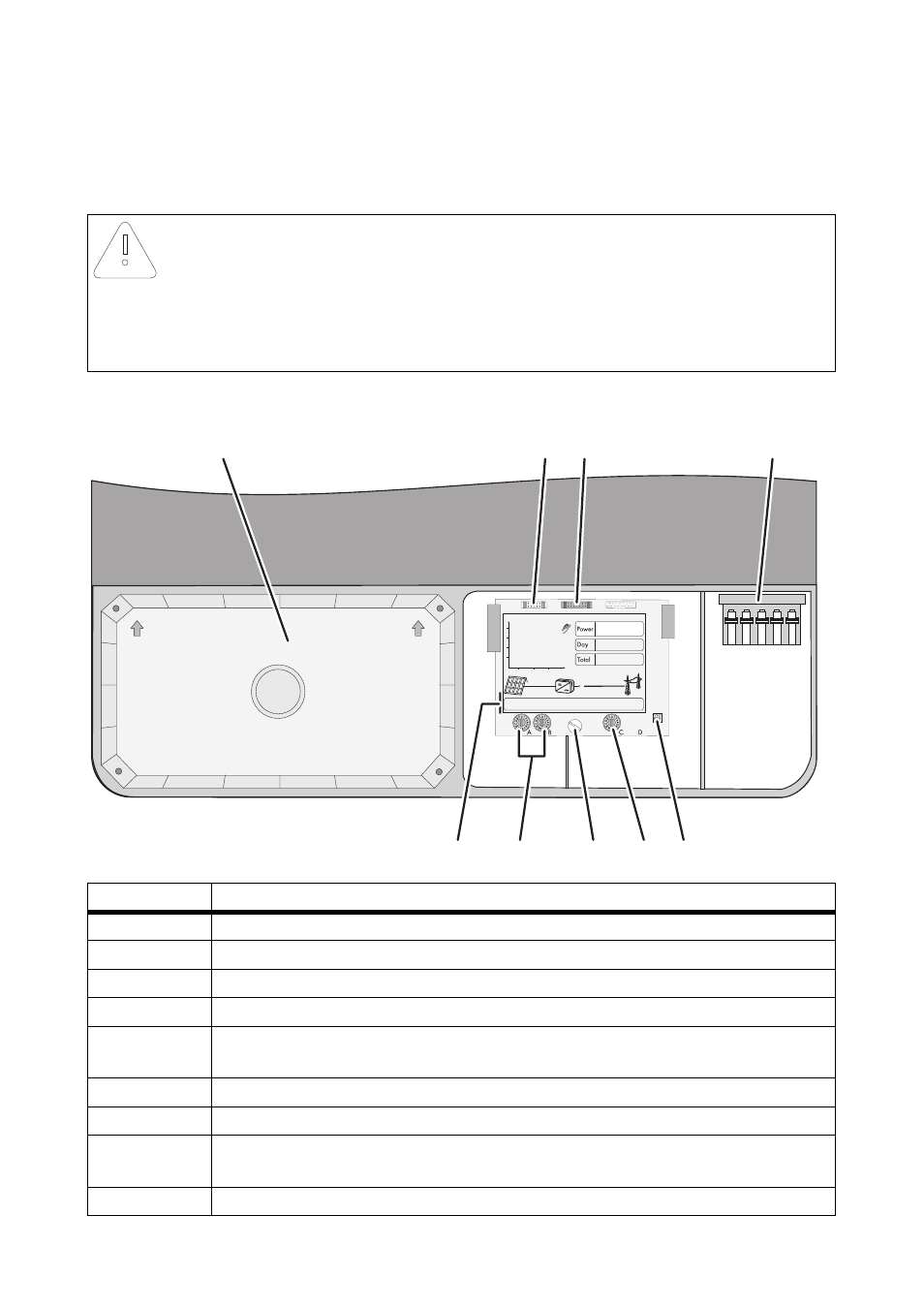

6.2 Esquema del área de conexiones
PRECAUCIÓN
El inversor puede resultar dañado a causa de descargas electrostáticas.
Los componentes del interior del inversor pueden sufrir daños irreparables a causa de
descargas electrostáticas.
• Haga contacto a tierra antes de tocar cualquier componente.
Componente Descripción
A
Tapa de CC
B
Conector para conectar el relé multifunción opcional
C
Conector para la conexión del módulo de comunicación RS485 opcional
D
Borne para la conexión a la red
E
Interruptor para el ajuste del idioma de la pantalla en inglés
(para la asistencia técnica)
F
Interruptor giratorio para configurar la NetID de Bluetooth
G
Tornillo para soltar y levantar la pantalla
H
Interruptor giratorio para configurar el registro de datos del país y el idioma de la
pantalla
I
Ranura para tarjeta SD (solo para labores de mantenimiento)
L1 L2 L3 N PE
A
B
C
D
E
F
G
H
I
