11 Localización de fallos
11.1 Comprobación de la existencia de un fallo a tierra en el
generador fotovoltaico
Si el inversor indica los números de evento “3501”, “3601” o “3701”, probablemente haya un fallo
a tierra en el generador fotovoltaico.
Compruebe si se ha producido un fallo a tierra en los strings tal y como se describe a continuación:
1. Desconecte el inversor según se describe en el capítulo 8 “Desconexión del inversor de la
tensión” (página 57).

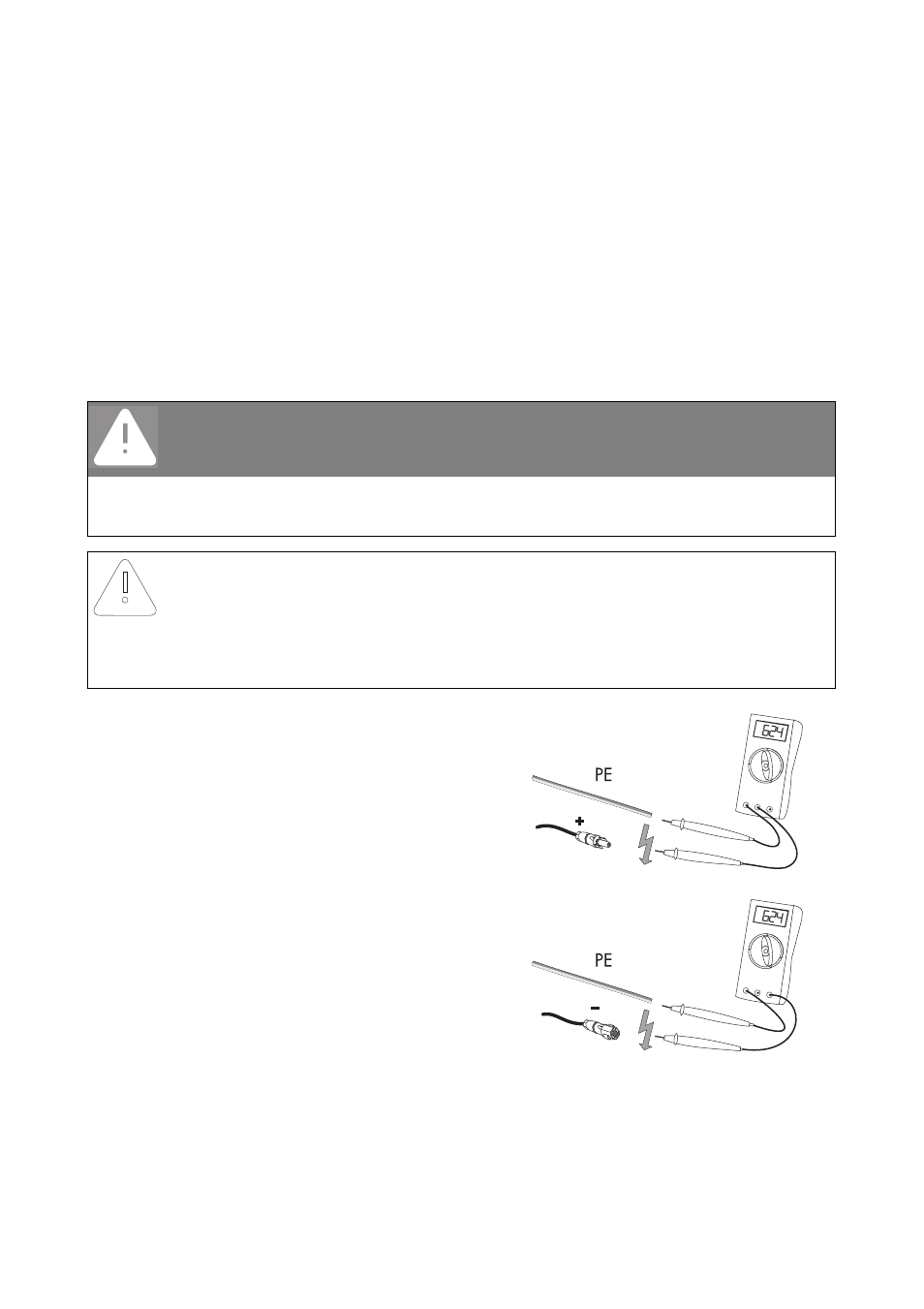

2. Mida las tensiones entre el polo positivo de cada
string y el potencial de tierra (PE).
3. Mida las tensiones entre el polo negativo de cada
string y el potencial de tierra (PE).
PELIGRO
Peligro de muerte por tensión en el generador fotovoltaico
• Toque únicamente los cables del generador fotovoltaico donde haya aislamiento.
• No conecte strings con fallo a tierra al inversor.
PRECAUCIÓN
El equipo de medición puede quedar irreparablemente dañado a causa de
tensiones demasiado altas.
• Use solo equipos de medición con un rango de tensión de entrada de CC de un
mínimo de 1 000 V.
