Conexión eléctrica SMA Solar Technology AG
28 STP20TLHE-IA-IES122222 Instrucciones de instalación
* Opcional

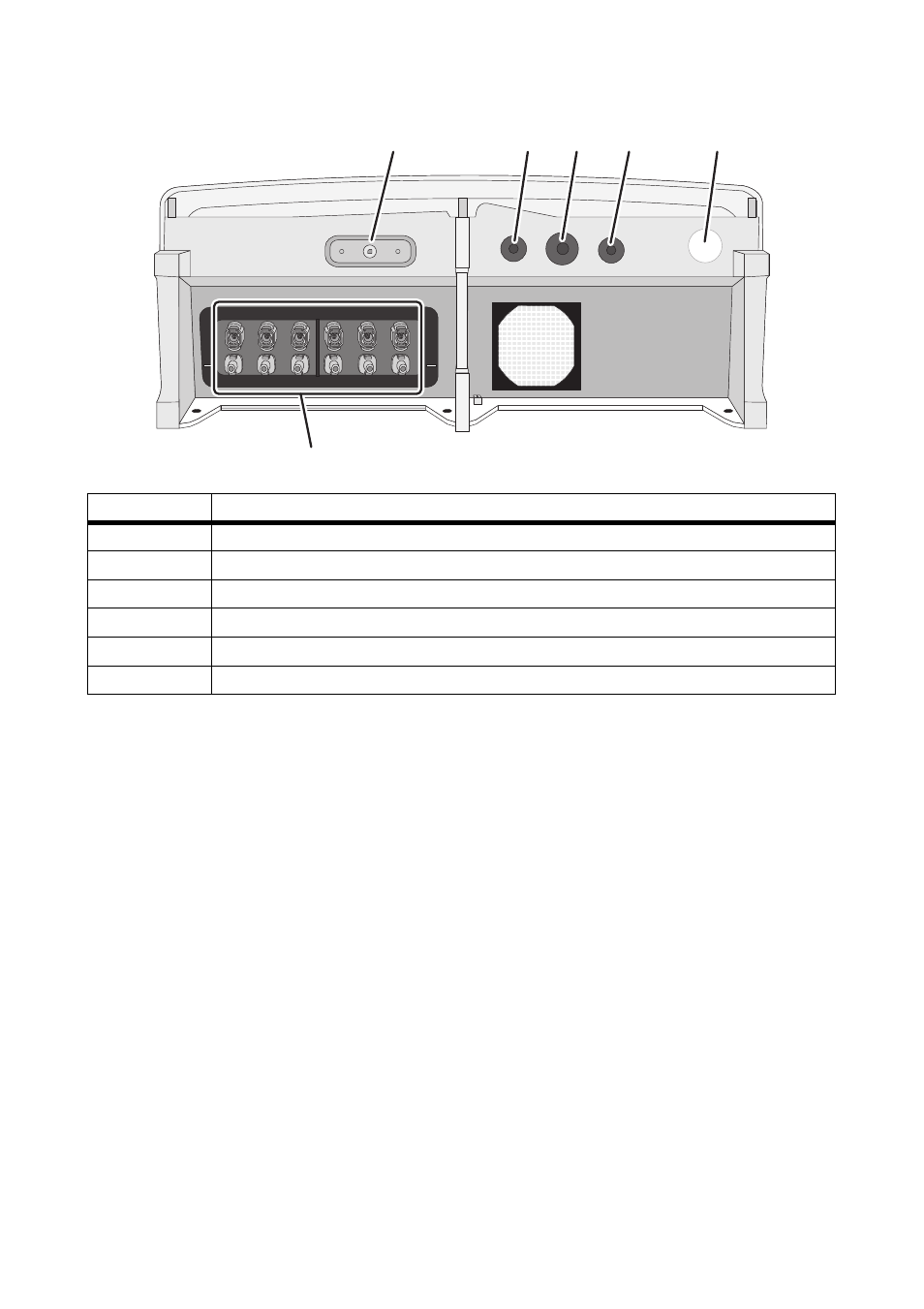

Componente Descripción
A
Hembrilla para el asa del interruptor-seccionador de potencia de CC*
B Abertura en la carcasa M20 para el relé multifunción opcional
C Abertura en la carcasa M32 para la comunicación opcional vía RS485
D Abertura en la carcasa adicional M20
E Abertura en la carcasa M32 para la conexión de CA
F Conectores de CC para la conexión de los strings
+ +
A1 A2 A3 B1 B2 B3
A1 A2 A3 B1 B2 B3
A B C D E
F
