6.2.2 Vista interior

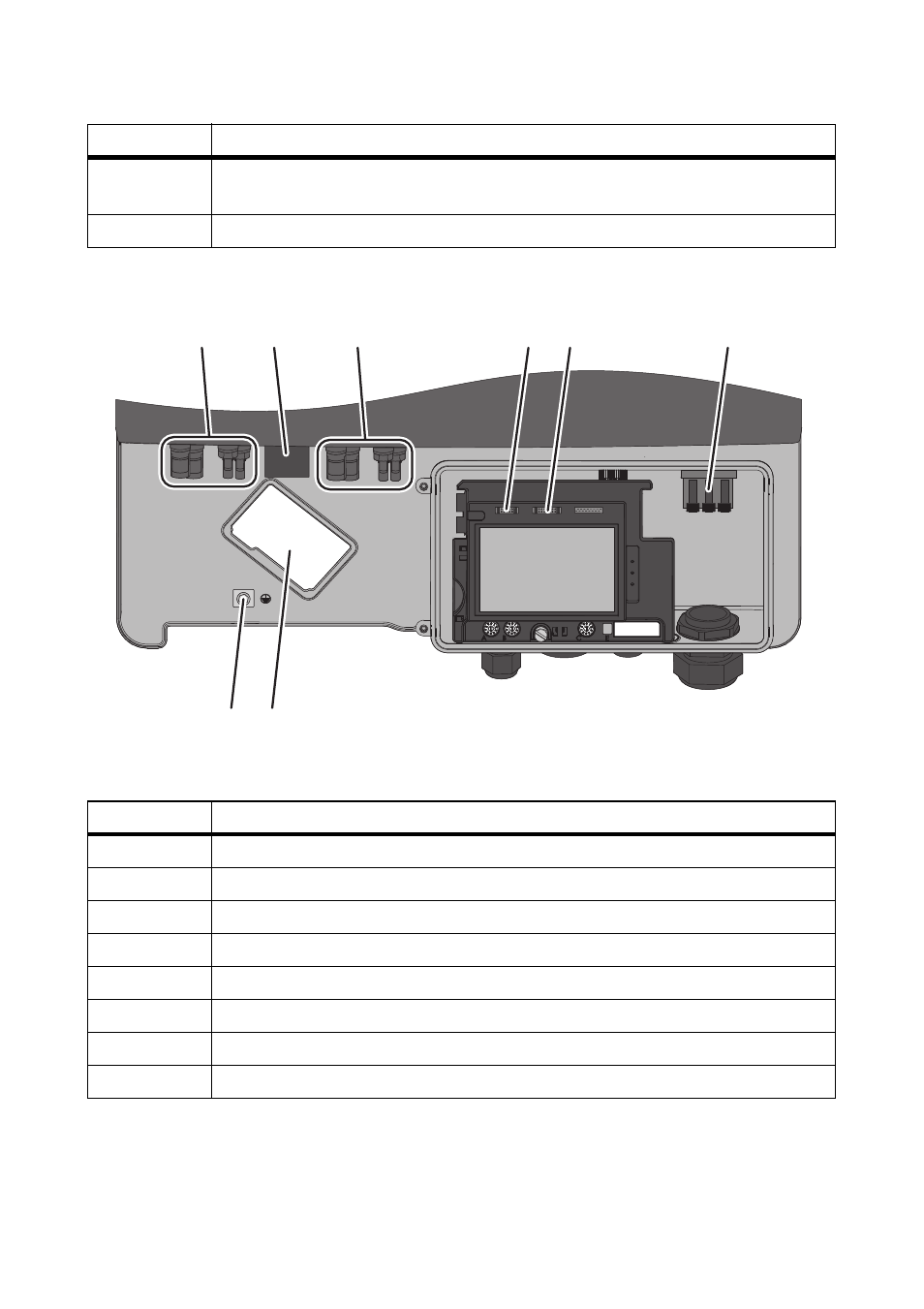

Imagen 11: Áreas de conexión del interior del inversor
C
Abertura en la carcasa con tapón obturador para conectar la interfaz de
comunicación
D
Racor atornillado para cables M32x1,5 para conectar la red pública
Posición
Denominación
A
2 conectores de CC positivos y otros 2 negativos, entrada A
B
Hembrilla para conectar el ESS
C
2 conectores de CC positivos y otros 2 negativos, entrada B
D
Hembrilla para conectar la interfaz multifunción
E
Hembrilla para conectar la interfaz de comunicación
F
Caja de bornes para conectar el cable de CA
G
Lugar de montaje del ventilador para equipamiento adicional
H
Terminal de toma a tierra para toma a tierra adicional del inversor
Posición
Denominación
B
A
C
D
E
F
G
H
