6 Conexión eléctrica SMA Solar Technology AG
36 WB3-5TL-21-IA-es-10 Instrucciones de instalación
6.4 Conexión de CC
6.4.1 Conexión de los cables de conexión a los conectores de CC

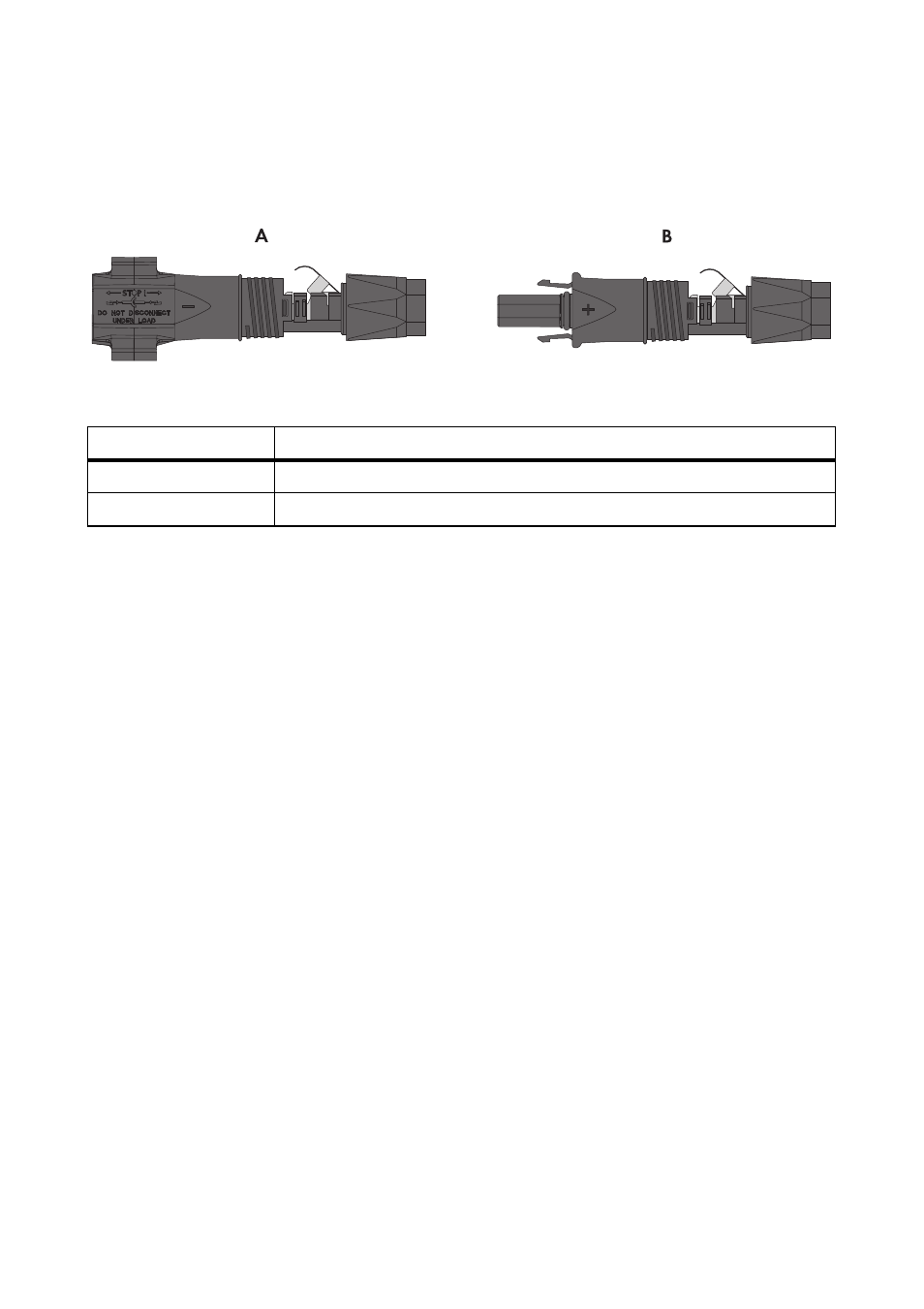

Imagen 12: Conectores de CC
Material necesario (no incluido en la entrega):
☐ 2 cables PV1-F para conectar el rectificador (longitud: máximo 30 m)
☐ 2 cables PV1-F para puentear las entradas de CC en el inversor (longitud: 25 cm … 35 cm)
Requisitos del cableado:
☐ Diámetro exterior: 5 mm … 8 mm
☐ Sección del cable: 2,5 mm² … 6 mm²
Asignación de los cables PV1-F a los conectores de CC:
• Conecte un cable PV1-F para la conexión del rectificador a un conector de CC positivo.
• Conecte un cable PV1-F para la conexión del rectificador a un conector de CC negativo.
• Conecte los dos extremos del cable PV1-F para puentear las entradas de CC a un conector
de CC positivo.
• Conecte los dos extremos del cable PV1-F para puentear las entradas de CC a un conector
de CC negativo.
Posición Denominación
A Conector de CC negativo
B Conector de CC positivo
