SMA Solar Technology AG 6 Conexión eléctrica
Instrucciones de instalación WB3-5TL-21-IA-es-10 37

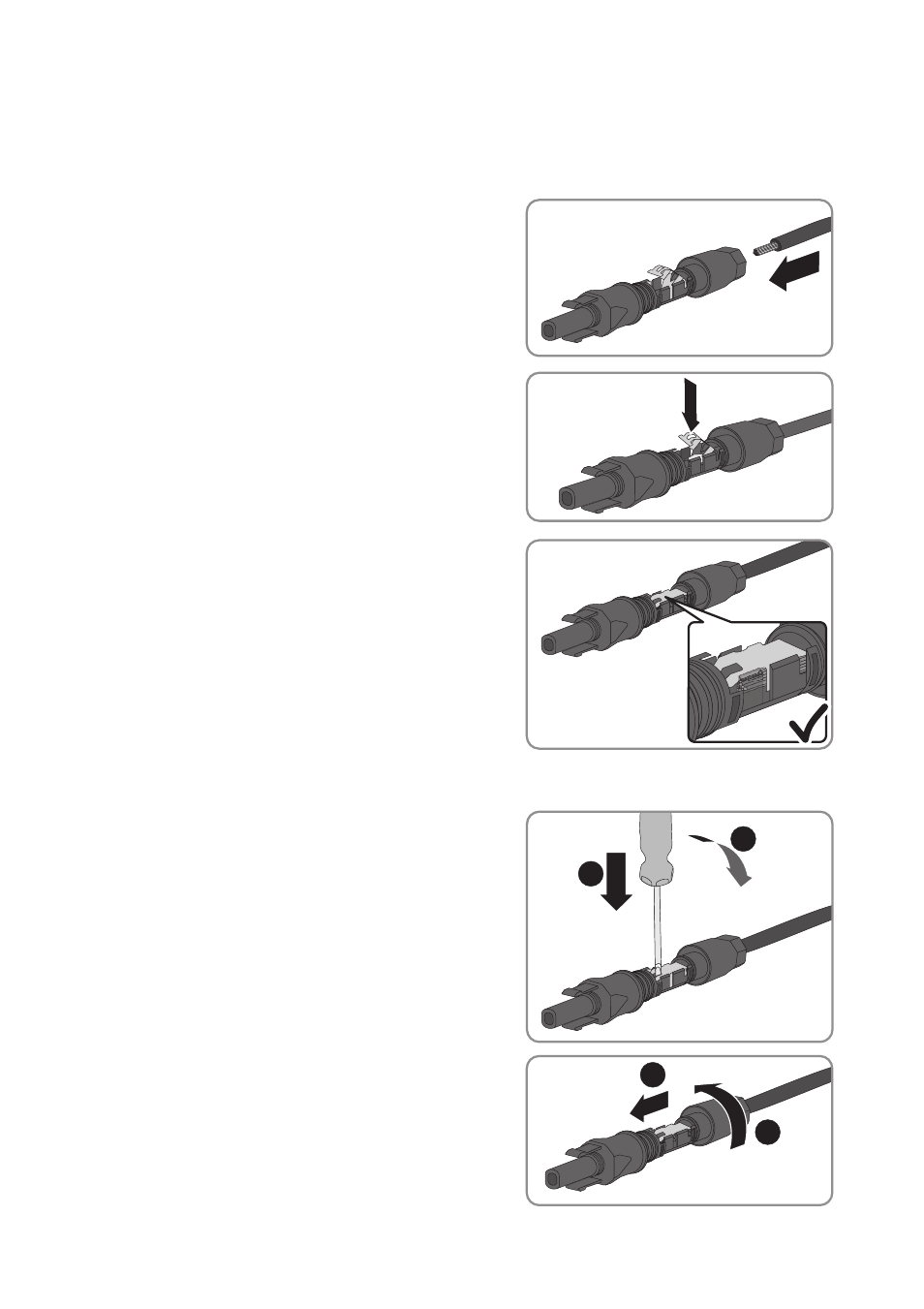

Conecte los cables de conexión con su conector de CC siguiendo este procedimiento.
1. Pele 12 mm del cable.
2. Introduzca el cable pelado en el conector de CC
hasta el tope. Al hacerlo, asegúrese de que el
cable pelado y el conector de CC tengan la misma
polaridad.
3. Apriete hacia abajo la abrazadera.
☑ La abrazadera encaja de forma audible.
☑ El cordón puede verse dentro de la cámara de
la abrazadera.
✖ El cordón no puede verse dentro de la cámara.
El cable no está colocado correctamente.
• Suelte la abrazadera. Para ello, meta un
destornillador (anchura: 3,5 mm) en la
abrazadera y haga palanca.
• Extraiga el cable y comience de nuevo por
el punto 2.
4. Deslice la tuerca de unión hacia la rosca y
apriétela (par de apriete: 2 Nm).
+
+
+
+
