Conexión eléctrica SMA Solar Technology AG
22 WB33-38-IA-IES120940 Instrucciones de instalación
5.2.2 Vista interior

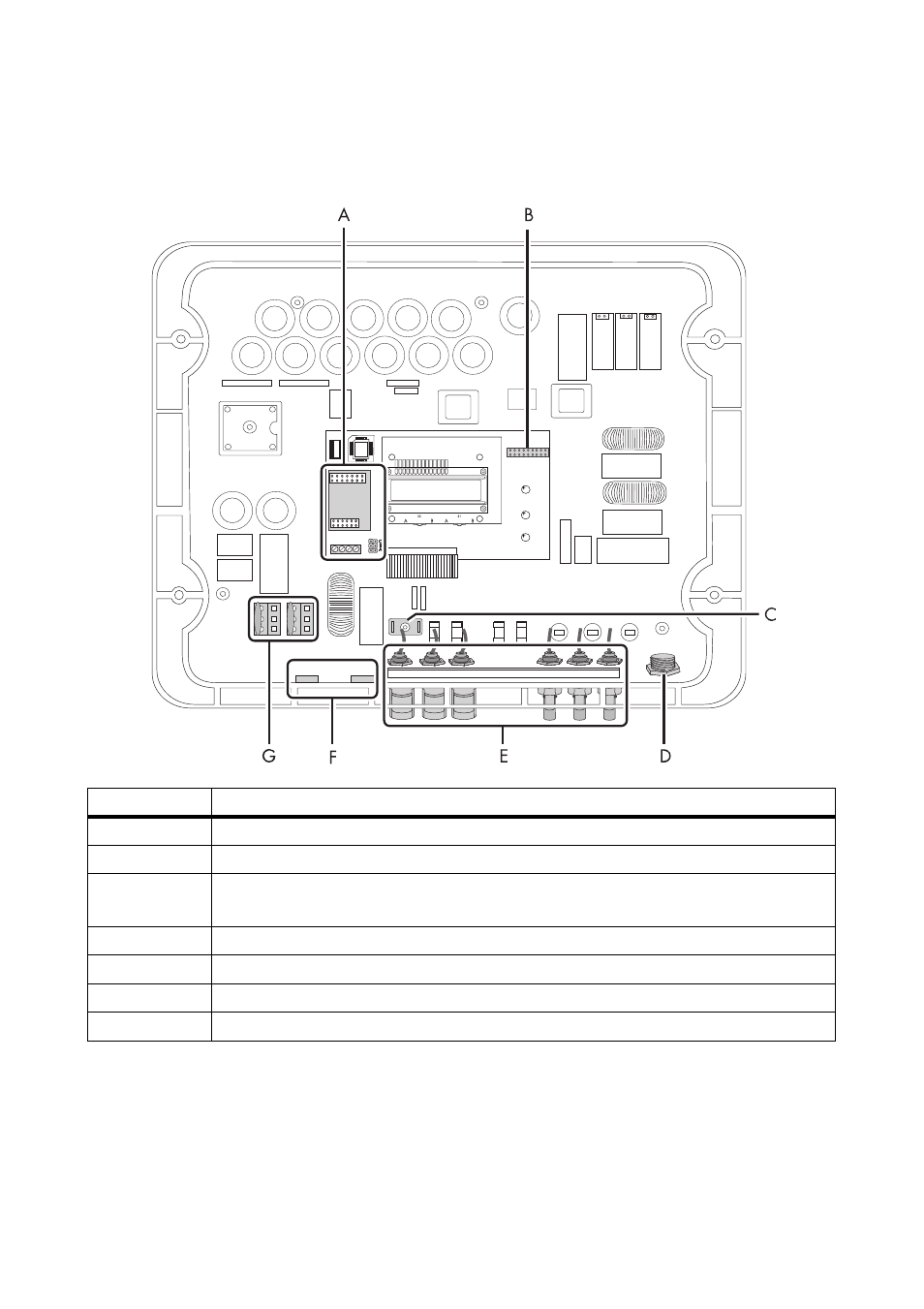

Esta imagen muestra los diferentes componentes y áreas de conexión de un inversor abierto.
* En WB 3300-11 / WB 3800-11, los inversores están equipados con 2 conectores de CC negativos y otros 2 positivos.
Componente Descripción
A
Conexión y área de conexión para la comunicación
B Conexión para el puente para la comprobación del ventilador
C Enchufe plano para la toma a tierra del apantallamiento del cable en la
comunicación por cable
D Conector hembra de CA para la conexión a red
E Conectores de CC para la conexión de la pequeña instalación eólica*
F Apertura en la carcasa para la comunicación, con tapón
G Varistores
