SMA Solar Technology AG Conexión eléctrica
Instrucciones de instalación WB33-38-IA-IES120940 31
5.5.2 Preparación de los conectores de CC
Para la conexión al inversor, todos los cables de conexión de la pequeña instalación eólica deben
estar equipados con los conectores de CC suministrados.

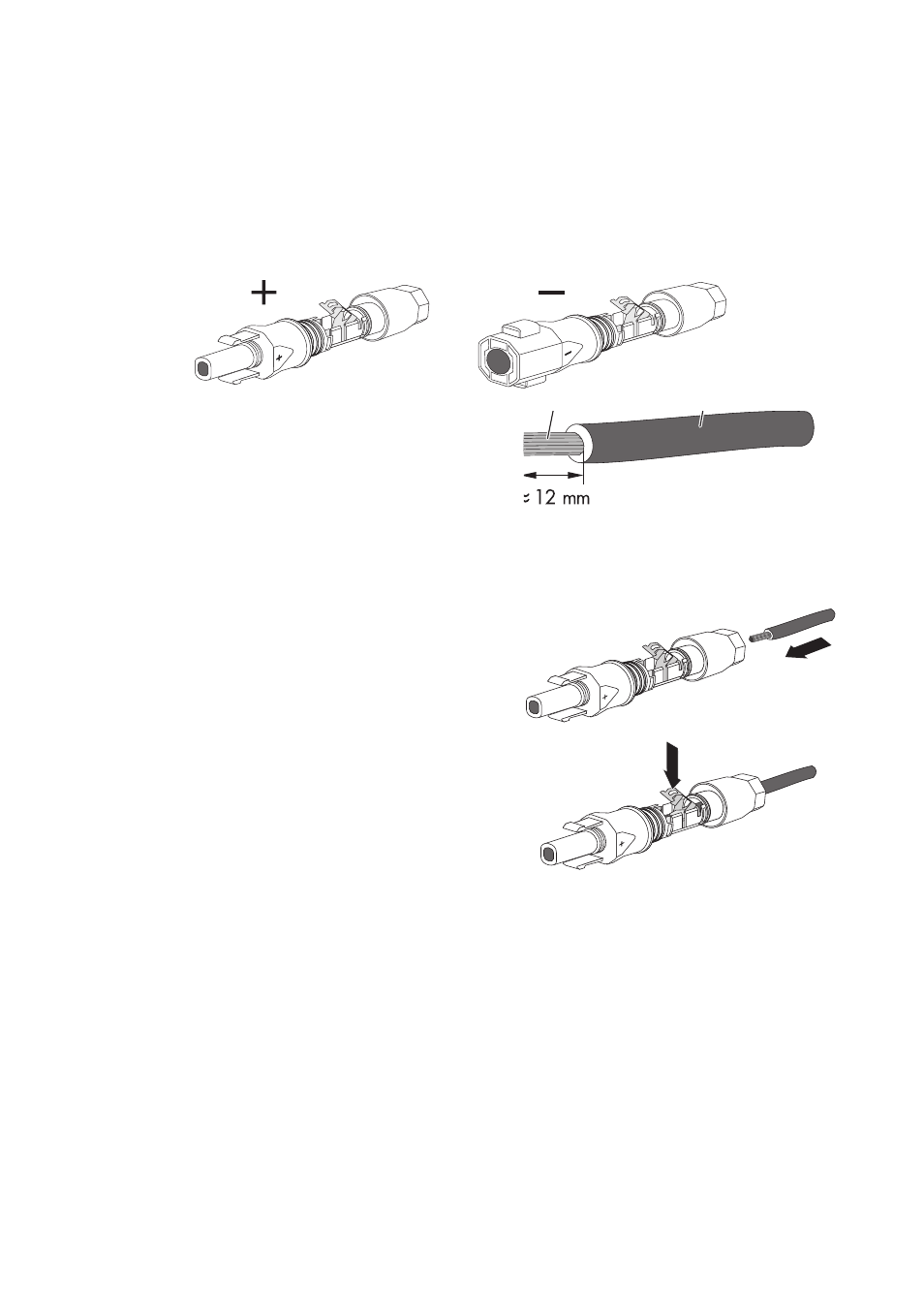

Prepare los conectores de CC tal y como se describe a continuación. Asegúrese de que la polaridad
sea la correcta. Los conectores de CC están marcados con “+” y “‒”.
Requisitos para el cableado
• Utilice un cable PV1-F.
Procedimiento
1. Haga pasar el cable aislado hasta el tope del
conector.
2. Empuje la abrazadera hacia abajo hasta que
escuche que ha quedado insertada.
