SMA Solar Technology AG Localización de fallos
Instrucciones de instalación WB33-38-IA-IES120940 63

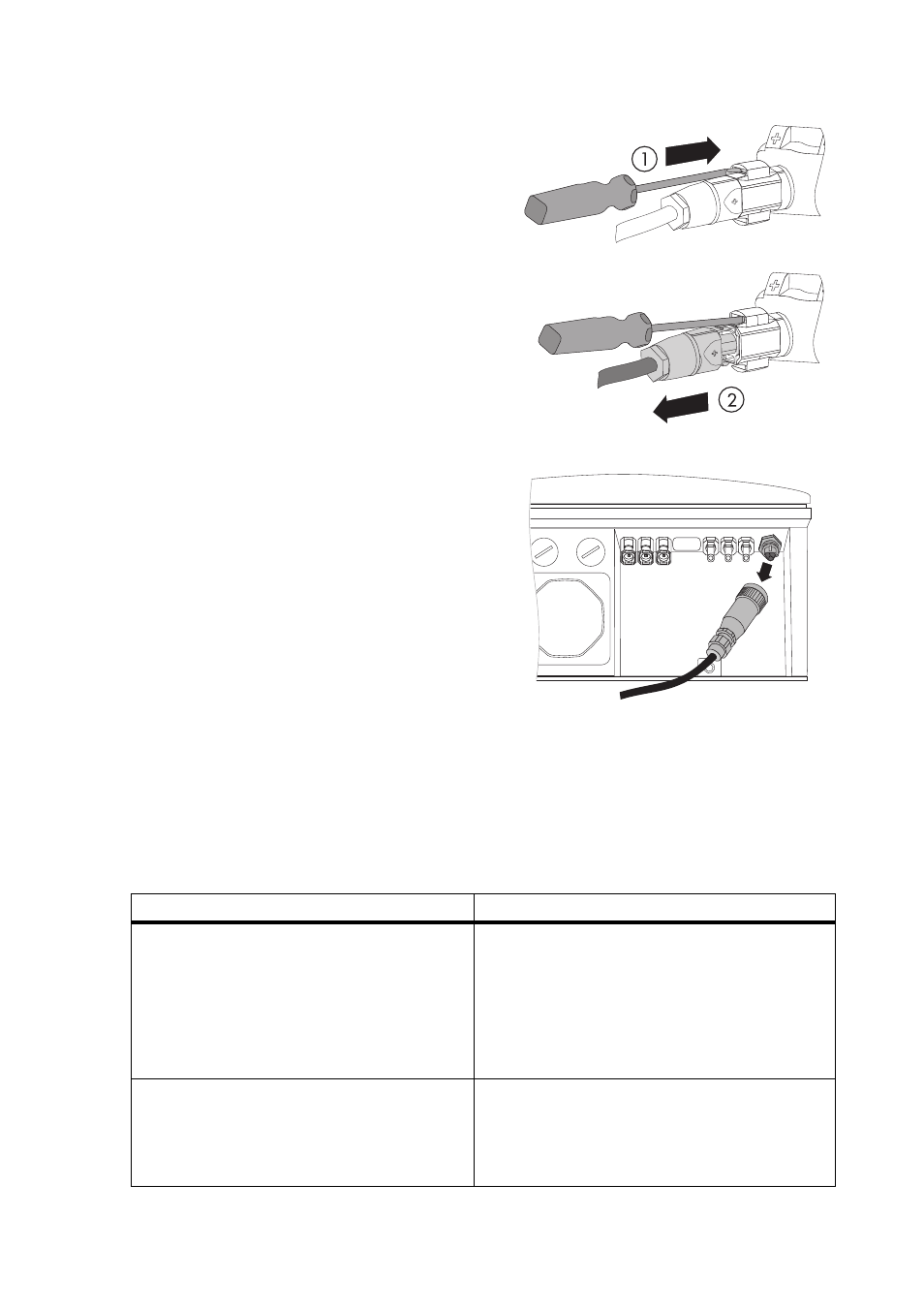

3. Desbloquee y retire todos los conectores de CC. Para
ello, introduzca el destornillador (hoja: 3,5 mm) en
una de las ranuras laterales y retire los conectores de
CC. Preste atención a NO tirar del CABLE.
4. Retire la caja de conexión de CA del inversor.
5. Desconecte L1, L2 y L3 de la pequeña instalación eólica de la Windy Boy Protection Box.
6. Mida la resistencia entre las fases de la pequeña instalación eólica y el potencial de tierra.
– Mida la resistencia entre L1 de la pequeña instalación eólica y el potencial de tierra.
– Mida la resistencia entre L2 de la pequeña instalación eólica y el potencial de tierra.
– Mida la resistencia entre L3 de la pequeña instalación eólica y el potencial de tierra.
Resultado Medida
La resistencia medida es prácticamente
infinita.
☑ No se ha producido ningún fallo a
tierra en la pequeña instalación eólica.
Posiblemente se ha producido un fallo a tierra
en la Windy Boy Protection Box o en el cable
de alimentación del inversor.
• Desconecte la Windy Boy Protection Box
del inversor y mida la resistencia de todas
las conexiones y el potencial de tierra.
La resistencia medida es muy pequeña
(< 10 Ω ).
☑ Se ha producido un fallo a tierra en la
pequeña instalación eólica.
• Deje que el instalador de la pequeña
instalación eólica repare el fallo a tierra
antes de reconectarla en el inversor.
