Tomas del módulo de sonido envolvente
SUB
Toma para la conexión de un subwoofer
Bang & Olufsen, por ejemplo un BeoLab 2.
FRONT – REAR
Tomas para la conexión de los altavoces externos
en una configuración de sonido envolvente.
Lector de tarjeta inteligente y módulo CA
SMARTCARD
Permite insertar una tarjeta de acceso a canales
digitales. Si desea obtener más información acerca
de las tarjetas compatibles, póngase en contacto
con su distribuidor de Bang & Olufsen.
CA
Permite insertar una tarjeta y un módulo para
acceder a canales digitales por satélite. Si desea
obtener más información acerca de las tarjetas y
combinaciones de módulos compatibles, póngase
en contacto con su distribuidor de Bang & Olufsen.
(USB)
Toma para uso exclusivo del distribuidor y el
instalador.

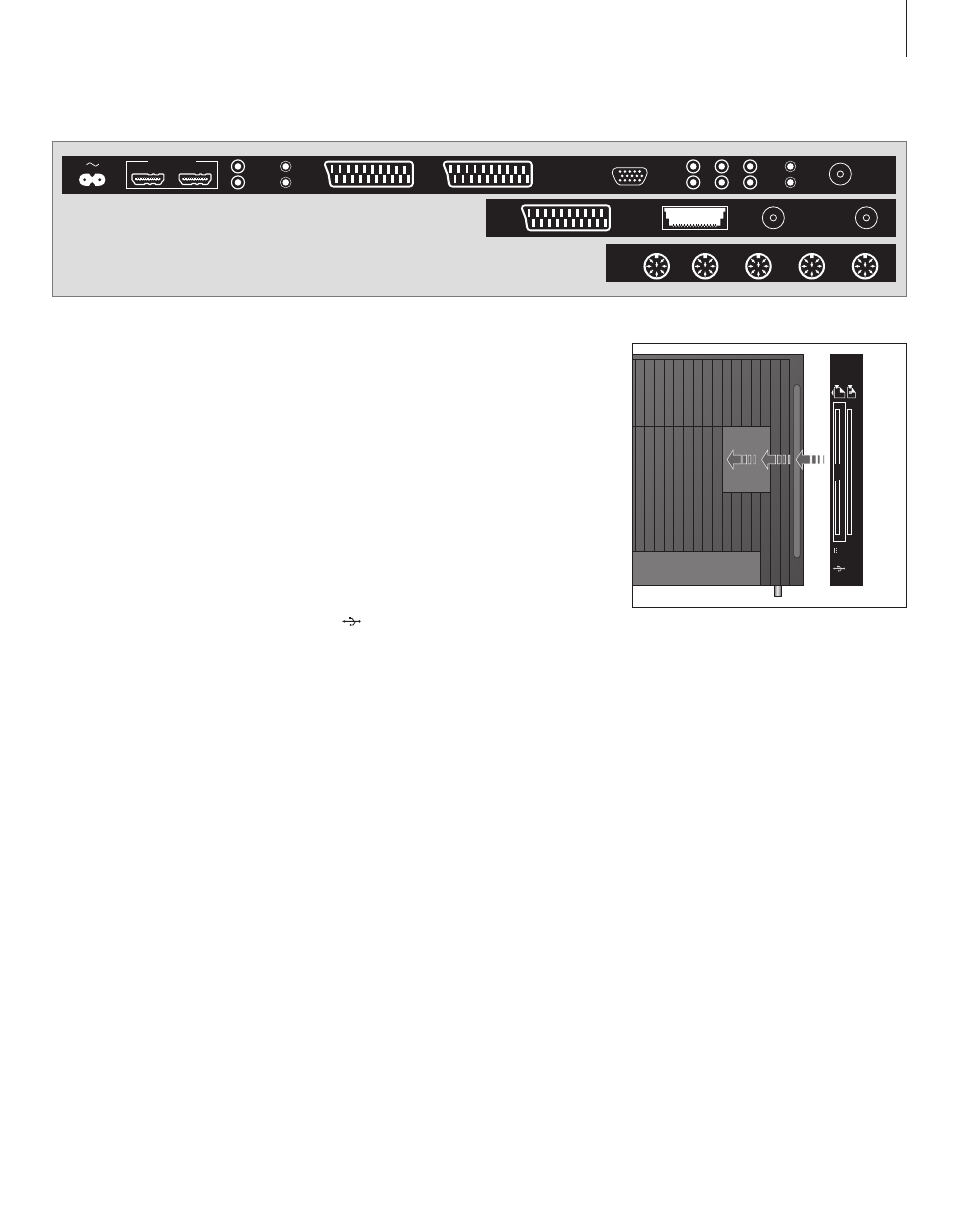

Inserte la tarjeta inteligente en el módulo CA con
el chip orientado hacia la parte delantera del
módulo. Inserte el módulo CA con la parte
delantera orientada hacia la parte delantera de la
televisión. Inserte la tarjeta inteligente Conax con
el chip orientado en dirección opuesta a la parte
delantera de la televisión.
AERIAL
HDMI IN
AV 1 AV 2
SPDIF 1 PUC 1
SPDIF 2
Pr Pb Y
AV 3 PUC 2
PUC 3
PUC 4
VGA
A B
DVB
RF
OUT
AV 4
POWER
LINK
MASTER
LINK
FRONT SUB REAR
B A C K
SI
D E
5
V
0.
5
A
C H IP
SI
D E
C
A
SM
A
R
TC
A
R
D
Tomas estándar
Módulo de sistema y tomas DVB
Tomas del módulo de sonido envolvente
