S-20

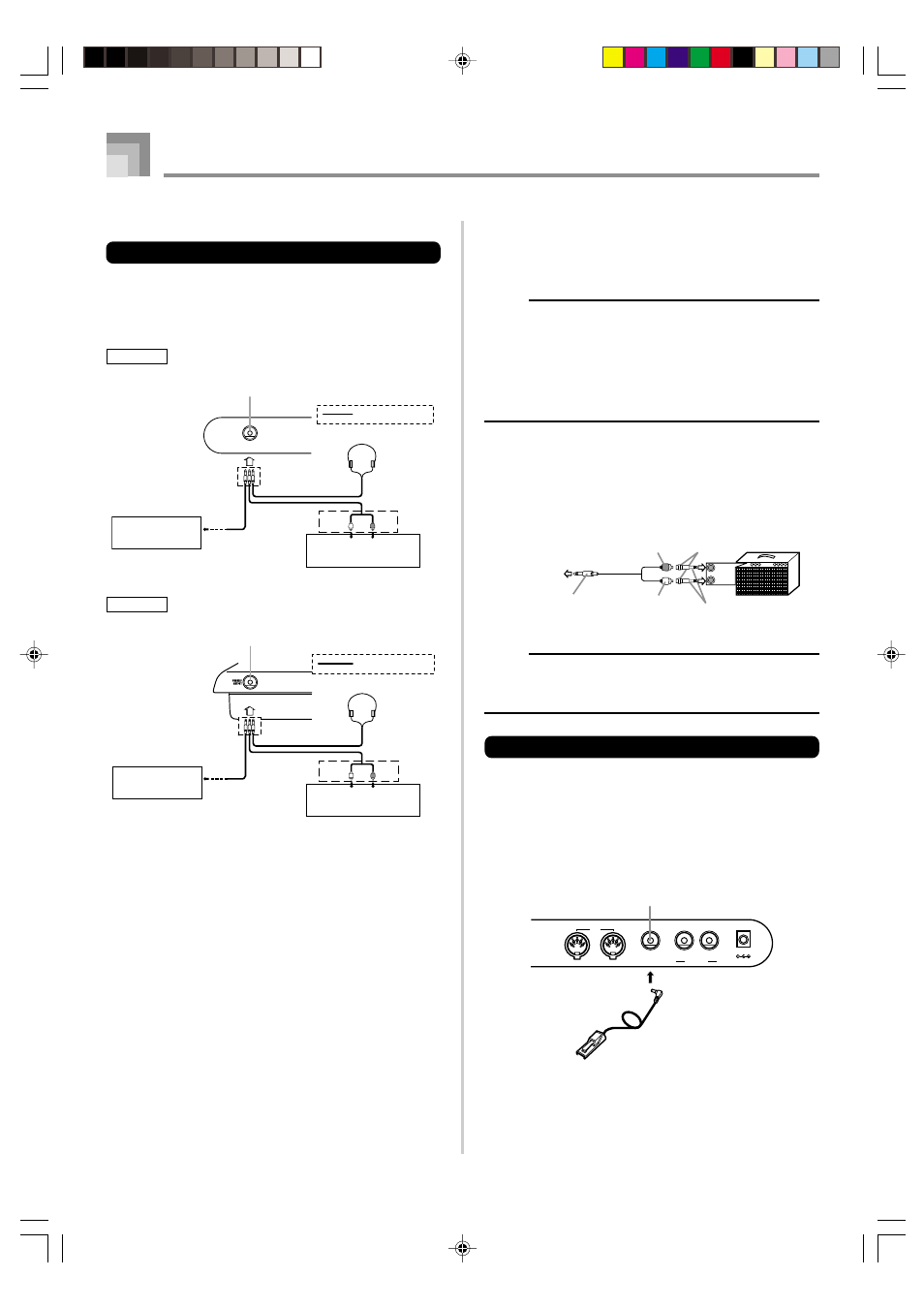

Conexiones
• WK-3100/WK-3000
Terminal de auriculares/salida
Antes de conectar auriculares u otro equipo estéreo, asegúrese
primero de disminuir los ajustes de volumen del teclado y
equipo conectado. Luego puede ajustar al nivel deseado una
vez que complete las conexiones.
[Panel trasero]
[Parte delantera]
Conexión de auriculares 1
Conectando los auriculares corta la salida de los altavoces
incorporados del teclado, de modo que puede tocar aun tarde
durante la noche sin molestar a nadie.
Equipo de audio 2
Conecte el teclado a un equipo de audio usando un cable de
conexión disponible comercialmente con un enchufe estándar
en un extremo y dos enchufes PIN en el otro extremo. Tenga
en cuenta que el enchufe estándar que conecta al teclado debe
ser un enchufe estéreo, de otro modo solamente podrá generar
uno solo de los canales estéreo. En esta configuración,
normalmente ajuste el selector de entrada del equipo de audio
al terminal (usualmente marcado AUX IN o similar) en donde
se conecta el cable del teclado. Para los detalles completos
vea la documentación para el usuario que viene con el equipo
de audio.
ZQUIERDA DERECHA
Terminal AUX IN o similar
del amplificador de audio.
Blanco Rojo
Enchufe
PIN
Enchufe estándar
estéreo
Terminal PHONES/OUTPUT
1
2
3
Amplificador de
teclado, amplificador
de guitarra, etc.
Conexión de audio
INPUT 1
INPUT 2
Toma PIN Enchufe PIN (rojo)
Enchufe PIN (blanco)
Enchufe
estándar
Enchufe estándar
estéreo Amplificador de
teclado o guitarra
Al terminal
PHONES/OUTPUT
del teclado
Amplificador de instrumento musical 3
Para conectar el teclado a un amplificador de instrumento
musical, utilice un cable de conexión disponible comercialmente.
NOTA
• Asegúrese de usar un cable de conexión que tenga un
enchufe estéreo estándar en el extremo que conecta al
teclado, y un conector que proporcione una entrada de
canal doble (izquierda y derecha) al amplificador al que
está conectando. Un tipo de conector erróneo en
cualquier extremo puede ocasionar la pérdida de uno
de los canales estéreo.
• Cuando se conecta a un amplificador de instrumento musical,
ajuste el volumen del teclado a un nivel relativamente bajo y realice
los ajustes de volumen usando los controles del amplificador.
Ejemplo de conexión
NOTA
• También puede conectar el teclado a una computadora
o secuenciador. Para los detalles vea la sección “MIDI”
en la página S-89.
735A-S-022C
PHONES/
OUTPUT
ZQUIERDA DERECHA
Terminal AUX IN o similar
del amplificador de audio.
Blanco Rojo
Enchufe
PIN
Enchufe estándar
estéreo
Terminal PHONES/OUTPUT
1
2
3
Amplificador de
teclado, amplificador
de guitarra, etc.
Conexión de audio
WK-3100
WK-3000
Terminal de toma sustain/asignable
Puede conectar un pedal de sustain opcional (SP-3 o SP-20)
al terminal de toma sustain/asignable para habilitar las
capacidades que se describen a continuación.
Para los detalles en cómo seleccionar la función de pedal que desea,
vea la sección “Cambiando otros ajustes” en la página S-79.
OUT IN
SUSTAIN/
ASSIGNABLE JACK
MIDI
LINE OUT
R L/MONO
DC 12V
SP-20
Terminal de toma sustain/asignable
(SUSTAIN/ASSIGNABLE JACK)
Pedal sustain
• Con los sonidos de piano, presionando el pedal ocasiona que las
notas se alarguen, muy similarmente al pedal apagador del piano.
• Con los sonidos de órgano, presionando el pedal ocasiona
que las notas continúen sonando hasta que se suelta el pedal.
