Cuando el televisor no tiene terminal Scart de 21 contactos ( ➡ 16)
≥ Esta unidad es compatible con la grabación con temporizador utilizando la función de programas de televisión (ej., una IDTV) ( ➡ 29).
≥ Los terminales Scart AV2 o AV4 de los televisores Panasonic son compatibles con la función Q Link.
∫ RGB
Esto se refiere a los tres colores primarios de la luz, el rojo (R), el verde (G) y el azul (B), y también al método de producción de vídeo que los
utiliza. Dividiendo la señal de vídeo en tres colores para la transmisión, el ruido se reduce y la calidad de las imágenes es aún mejor.

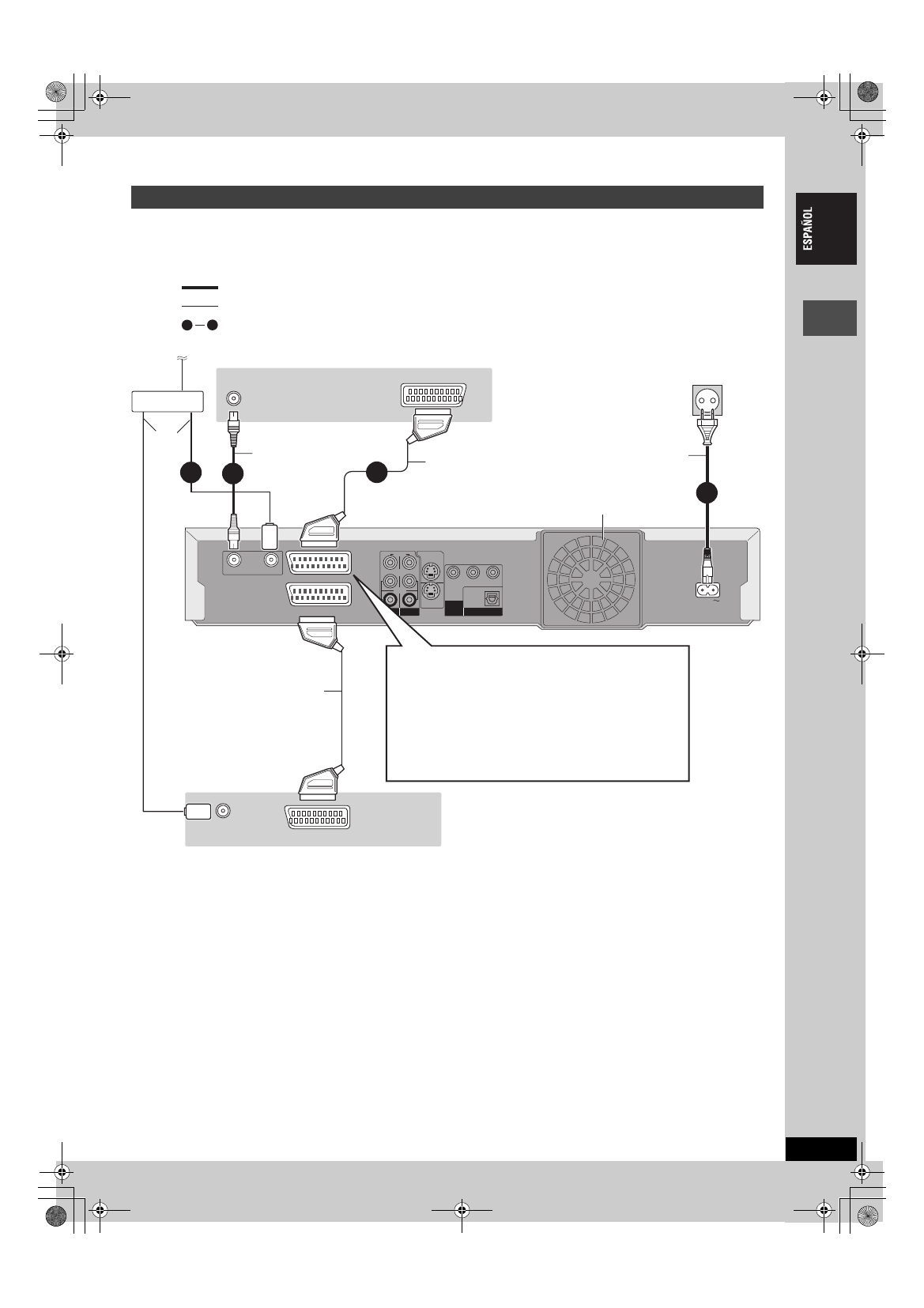

Conexión de un televisor con terminal Scart de 21 contactos y una videograbadora
AV IN VHF/UHF
RF IN
RF OUT RF OUT RF IN RF IN
AV2 (DECODER/EXT)
AV1 (TV)
AV4 IN AV4 IN OUT OUT
AUDIO AUDIO
VIDEO VIDEO
R
L
R
L
S VIDEO OUT S VIDEO OUT
Y P B P R
COMPONENT COMPONENT
VIDEO VIDEO OUT OUT
(PROGRESSIVE/ (PROGRESSIVE/
INTERLACE) INTERLACE)
OPTICAL OPTICAL
DIGITAL AUDIO OUT DIGITAL AUDIO OUT
(PCM/BITSTREAM) (PCM/BITSTREAM)
S VIDEO S VIDEO
AV4 IN AV4 IN
AC IN
VHF/UHF
RF IN
AV OUT
1 4
4
3 2 1
A la antena
Divisor
Panel trasero
del televisor
Cable de
antena
Panel trasero de la
videograbadora
Ventilador de refrigeración
Cable coaxial de RF
Panel trasero de esta unidad
A una toma de corriente de casa
(CA 220 a 240 V, 50 Hz)
Cable Scart de 21
contactos
completamente
cableados
indica accesorios incluidos.
indica accesorios no incluidos.
son conexiones necesarias. Conecte en el orden numerado.
Terminal AV1
≥ Si su televisor está equipado con capacidad para recibir la
entrada RGB, haciendo la conexión con un cable Scart de 21
contactos todos cableados, usted podrá ver imágenes
utilizando la salida RGB de este aparato (
➡ abajo.)
Para dar salida en RGB seleccione “RGB (sin componentes)”
desde “Salida AV1” en el menú SETUP (
➡ 57) después de
completar la sintonización ( ➡ 18, 19).
≥ Si su televisor está equipado con las funciones Q Link,
haciendo las conexiones con un cable Scart de 21 contactos
todos cableados podrá utilizar estas funciones (
➡ 69).
Utilice un divisor si
quiere conectar
también la antena a
su videograbadora.
Cable de alimentación de CA
Conecte solamente después de
haber finalizado todas las demás
conexiones.
Cable Scart de 21 contactos
P
A
SO
1
C
one
x
ión
