18
ARMADO
llave PeQueÑa
de la HoJa
llave grande
de la HoJa
PARA REViSAR LA iNSTALACiÓN DE LA HOJA
DE LA SiERRA

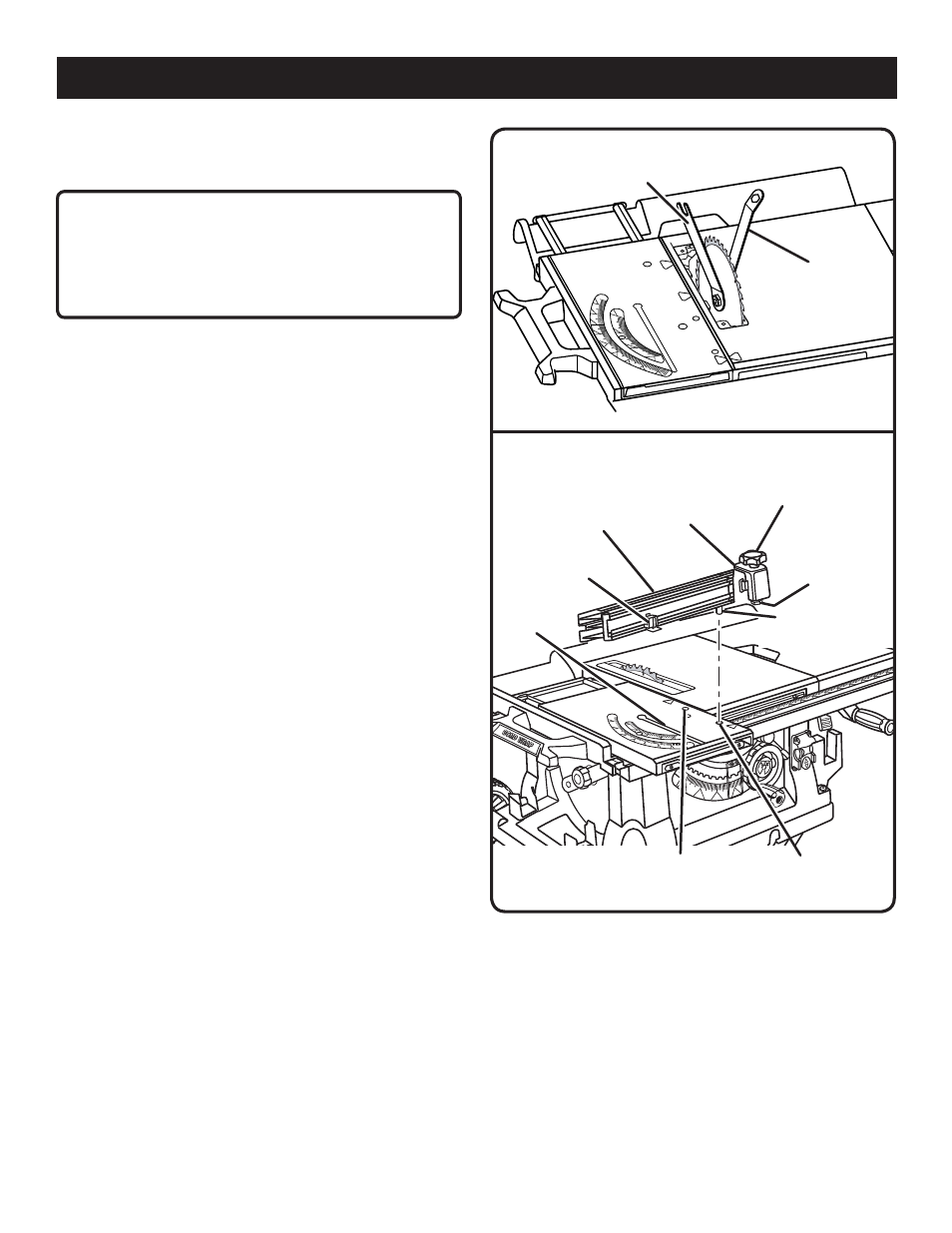

Vea la figura 12.
PRECAUCiÓN:
Para funcionar correctamente, los dientes de la hoja
deben apuntar hacia la parte frontal de la sierra, hacia
abajo. De lo contrario podrían causarse daños a la hoja,
a la sierra o a la pieza de trabajo.
NOTA: El árbol tiene rosca izquierda.

Baje la hoja de la sierra y quite la placa de la garganta.
 Asegúrese de que la palanca de fijación de bisel esté
fijamente a la izquierda. Suba la hoja a su máxima
altura; para ello, gire a la derecha el volante de ajuste de
altura.
Para aflojar la hoja:

Coloque el extremo abierto plano de la llave pequeña de
la hoja en las partes planas del árbol.
 Coloque el extremo cerrado de la llave grande de la hoja
en la tuerca hexagonal. Sujetando firmemente ambas
llaves, tire de la llave pequeña hacia la parte delantera
de la máquina.
Para apretar la hoja:

Coloque el extremo abierto plano de la llave pequeña de
la hoja en las partes planas del árbol.
 Coloque el extremo cerrado de la llave grande de la hoja
en la tuerca hexagonal. Sujetando firmemente ambas
llaves, empuje la llave grande hacia la parte posterior de
la máquina. Asegúrese de que la tuerca de la hoja esté
firmemente apretada. No efectúe un apriete excesivo.
Verifique la existencia de los espacios necesarios para
permitir el giro libre de la hoja. Vea el apartado
Para fijar la
hoja a 0˚ y a 45˚ en la sección Ajuste. En las operaciones
de corte la escala se ajusta con respecto al lado de la hoja
donde se medirá y efectuará el corte.
PARA iNSTALAR LA GUíA DE iNGLETES
Vea la figura 13.

Retire la guía de ingletes del área donde se guarda en el
costado de la armazón de la sierra.
 Para instalar la guía de ingletes en la mesa de ingletes
deslizable, afloje la perilla de fijación de manera que el
perno disponga de suficiente holgura para entrar en la
ranura de la mesa.
 Monte la guía de ingletes en la mesa de ingletes; para
ello, instale el pasador de posicionamiento (abajo de la
guía de ingletes) en el agujero “A” o “B”. Al mismo tiempo,
coloque el perno de unión en la ranura.
 Ajuste adecuadamente el indicador de inglete a la
escala del extremo de la guía opuesto al pasador de
posicionamiento.
 Vuelva a apretar la perilla de fijación.
Perno de
unión
soPorte de
la guÍa de
ingletes
aguJero “a” aguJero “B”
ranura de
la mesa
indicador
de inglete
guÍa de
ingletes
Perilla de
fiJación
Fig. 12
Fig. 13
Pasador de
Posicionamiento
