19
ARMADO
PARA iNSTALAR EL CONJUNTO DE
PROTECCiÓN DE LA HOJA

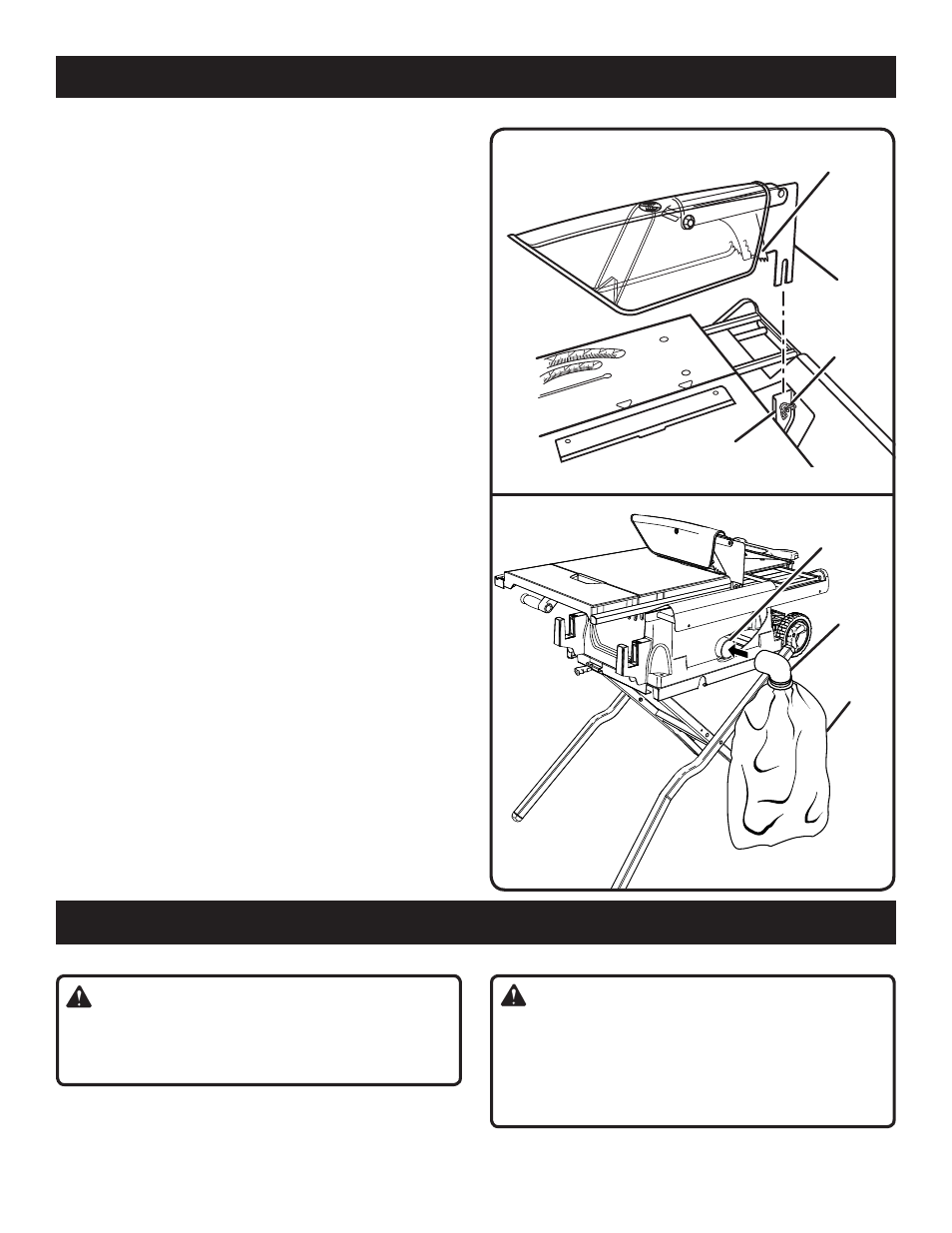

Vea la figura 14.
La instalación correcta de la protección de la hoja implica
que la hoja de la sierra y el separador estén alineados
mutuamente. SIEMPRE alinee la protección de la hoja con
ésta antes de encender la sierra.

Baje la hoja de corte.
 Instale el conjunto de protección de la hoja en la placa
de montaje mediante la tuerca de mariposa. Vuelva a
apretar parcialmente la tuerca de mariposa. Revise la
alineación de la hoja y el separador.
NOTA: La alineación de la hoja de corte con el
separador se puede ajustar para hojas de diferentes
espesores. Consulte el apartado
Para revisar, reemplazar
o ajustar de la hoja, el conjunto de protección de
la hoja y separador en la sección Ajuste. Verifique los
espacios libres y la libertad de movimiento del conjunto
de protección de la hoja.
 Apriete firmemente las tuercas de mariposa.
PARA iNSTALAR EL SACO CAPTADOR
Vea la figura 15.

Monte el codo del saco en el vertedero de aserrín situado
en la parte posterior de la sierra de mesa.
 Monte el saco captador en el codo.
NOTA: Para lograr un desempeño eficiente de la unidad,
vacíe el saco captador cuando esté lleno a la mitad. De
esta manera se permite que el aire fluya mejor a través del
saco.
FUNCiONAMiENTO
ADVERTENCiA:
No permita que su familarización con las herramientas lo
vuelva descuidado. Tenga presente que un descuido de
un instante es suficiente para causar una lesión seria.
Placa de
montaJe
tuercas de
mariPosa
seParador
trinQuetes
anticontragolPe
saco
caPtador
vertedero
de aserrÍn
codo
ADVERTENCiA:
Cuando utilice herramientas, póngase siempre gafas de
seguridad o anteojos protectores con protección lateral.
La inobservancia de esta advertencia puede causar el
lanzamiento de objetos a los ojos, y por consecuencia
posibles lesiones serias.
Fig. 14
Fig. 15
