FUNCiONAMiENTO
HoJa
ADVERTENCiA:
Para reducir el riesgo de sufrir lesiones, siempre
asegúrese de que la guía de corte al hilo esté paralela a
la hoja antes de iniciar cualquier operación.
PARA AJUSTAR A LA HOJA EL iNDiCADOR DE
LA ESCALA DE LA GUíA DE CORTE AL HiLO
Vea la figura 28.
Comience con la hoja a un ángulo de cero grados
(vertical).

Desconecte la sierra.
 Afloje la guía de corte al hilo; para ello, levante
la palanca de fijación.
 Con una escuadra de carpintero fije la guía de corte al
hilo a 51 mm (2 pulg) del borde de la punta de la hoja.
 Afloje el tornillo del indicador de escala y alinéelo con la
marca de 5 cm (2 pulg), como se muestra.
 Apriete el tornillo y verifique la dimensión y la guía
de corte al hilo.
PARA USAR LA GUíA DE CORTE AL HiLO
Vea la figura 29.

Coloque el reborde trasero en la parte posterior de la
mesa de la sierra y tire de aquélla un poco hacia la parte
delantera de la unidad.
 Baje el extremo delantero de la guía de corte al hilo
hasta las superficies guía de la parte superior del riel
delantero.
 Empuje hacia abajo la palanca de fijación para alinear
y fijar automáticamente la guía.
Verifique que haya un movimiento deslizante suave. Si es
necesario realizar ajustes, vea el apartado Para verificar
la alineación de la guía de corte al hilo con la hoja, en la
sección Ajuste de este manual.
reBorde trasero
guÍa de corte
al Hilo
Palanca
de fiJación
mesa de
la sierra
riel
delantero Palanca
de fiJación
guÍa de corte
al Hilo
2 marca
de 51 mm
(2 pulg)
escala
indicador
de la escala

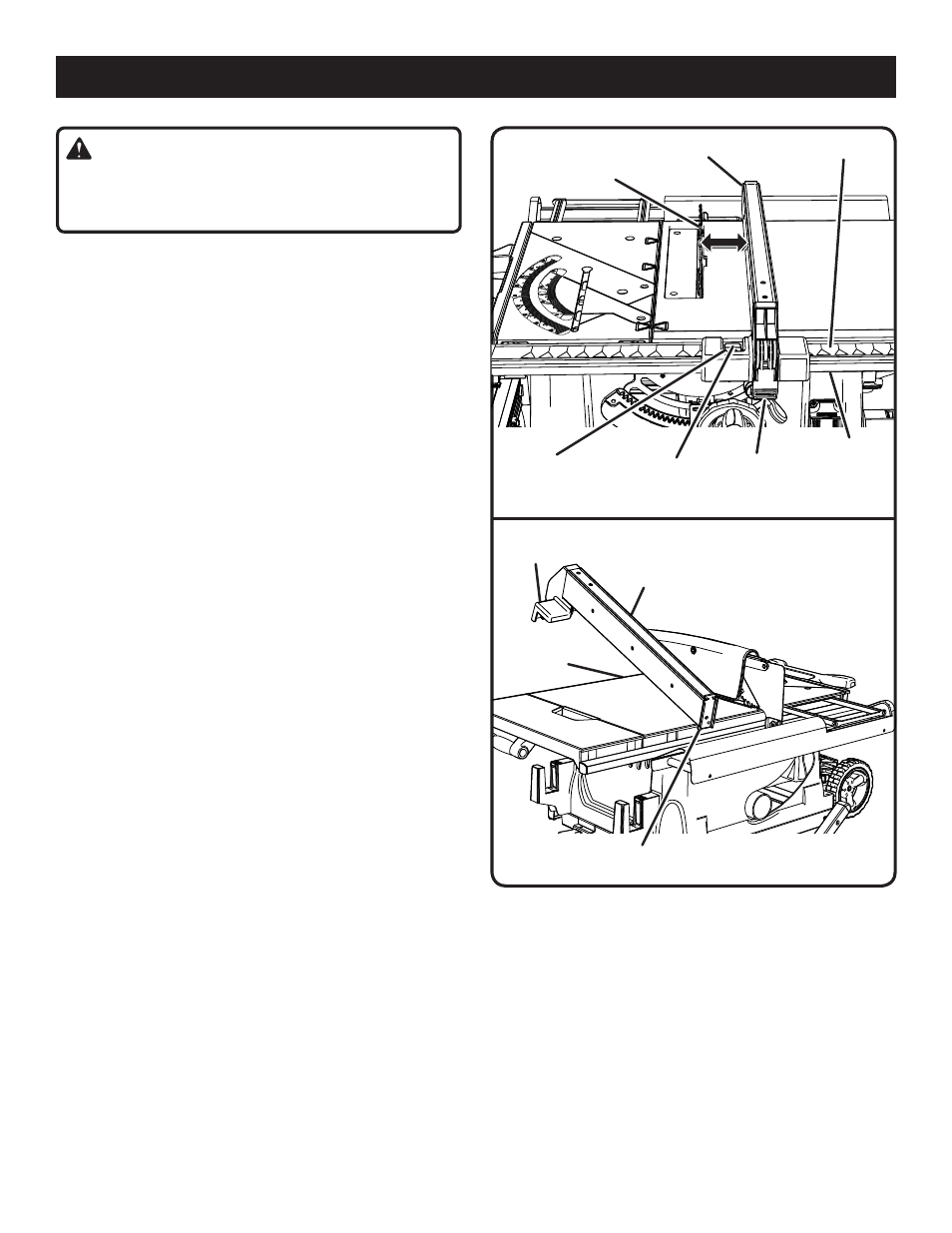

Fig. 29
