FUNCiONAMiENTO
PARA AJUSTAR LA BASE DE iNGLETES
Vea la figura 26.
Recuerde: Revisar todos los ajustes antes aflojar los tornillos
para los siguientes procedimientos. Una vez aflojados
los tornillos, es necesario volver a poner estos mismos
ajustes.

Desconecte la sierra.
 Fije la guía de ingletes a 0˚ grados y después apriete
firmemente la perilla de fijación.
 Empuje la mesa de ingletes deslizable a la parte trasera
y afloje el tornillo delantero derecho desde debajo de la
armazón de al sierra de mesa.
 Afloje la tuerca de Nylock situada debajo del tornillo
excéntrico delantero izquierdo.
 Coloque un lado de una escuadra de carpintero firme-
mente contra la guía de ingletes, y el otro lado contra la
hoja de la sierra.
 Con un destornillador de punta plana gire el tornillo
excéntrico hasta dejar a escuadra la guía de ingletes y
la hoja.
 Mantenga el tornillo excéntrico en su lugar con el
destornillador y apriete firmemente la tuerca de Nylock
 Vuelva a apretar el tornillo delantero derecho.
PARA VERiFiCAR LA ALiNEACiÓN DE LA GUíA
DE iNGLETES
Vea la figura 27.
Cuando esté puesta a cero grados la guía de ingletes, debe
estar perpendicular a la hoja.

Ponga la guía de ingletes (H) a 0°. El indicador de inglete
(I) debe fijarse precisamente en 0° y debe asegurarse en
su lugar mediante la mordaza de ajuste (J).
 Coloque una escuadra de carpintero (G) firmemente
contra la guía de ingletes (H), con el otro lado contra la
hoja (E).
 Verifique si la guía de ingletes y la hoja están a escuadra
la una con la otra. Teniendo la escuadra de carpintero
contra la guía de ingletes, debe haber una total ausencia
de holgura de adelante a atrás de la hoja.
 Si hay holgura, posiblemente no esté a escuadra la guía
de ingletes.
 Gire la hoja y vuelva a revisar. Si se presenta uniforme-
mente una holgura entre la parte delantera y la trasera
de la hoja, es necesario alinear la mesa de ingletes. Siga
los procedimientos de ajuste indicados a continuación.

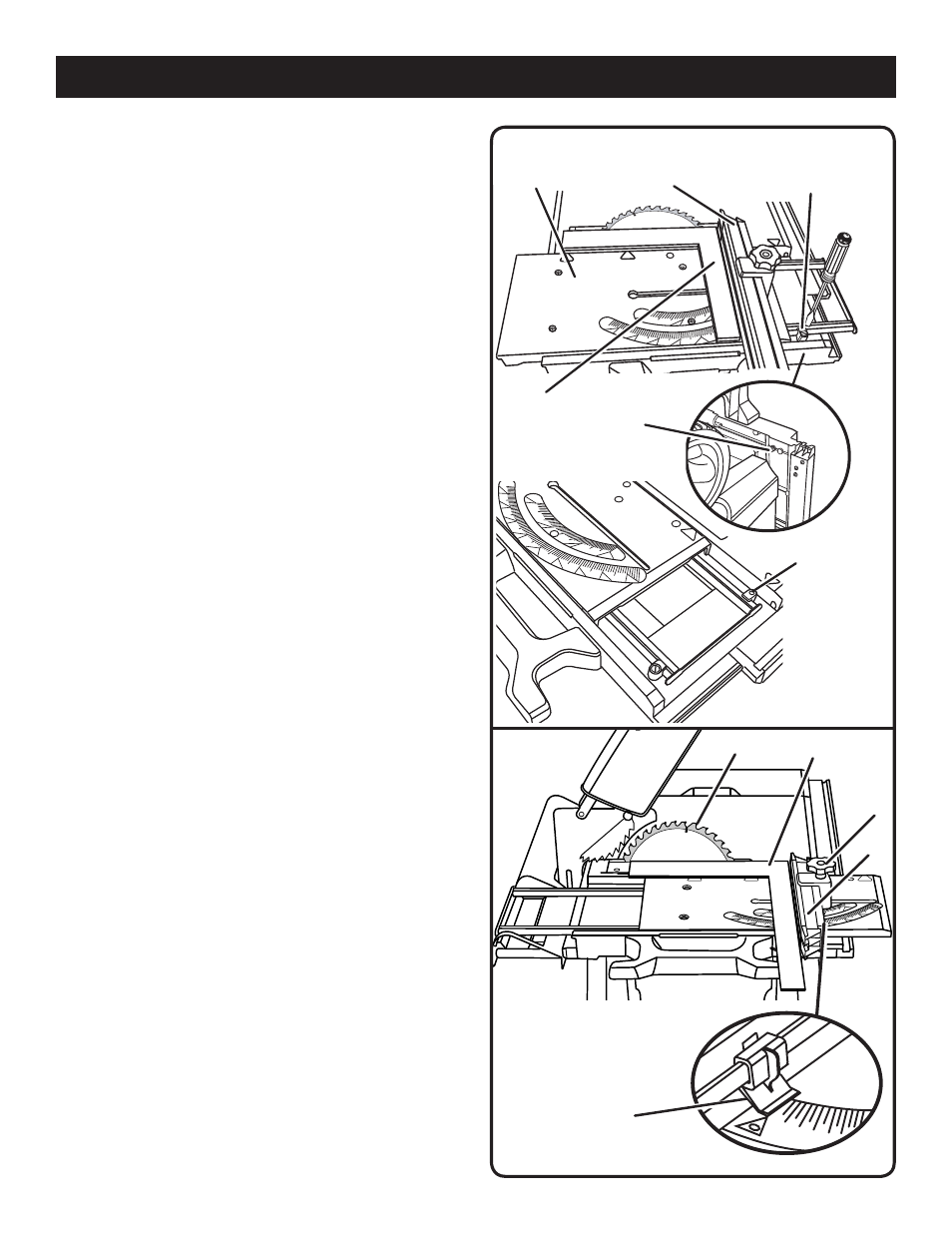

guÍa de
inglete
tuerca de
nYlocK
tornillo
delantero
derecHo
escuadra de
carPintero
Fig. 27
i
e
g
J
H
Fig. 26
mesa de
ingletes
desliZaBle
tornillo
excÉntrico
