4�- FUNCIONAMIENTO
El CVM-C5 es un analizador de redes en los cuatro cuadrantes ( consumo y generación).
0º
90º
180º
-90º
Capacitivo
Capacitivo Inductivo
Inductivo
k
k
k
k
k
k
k
k
k
k
k
k
k
k
k
k
k
k
k
k

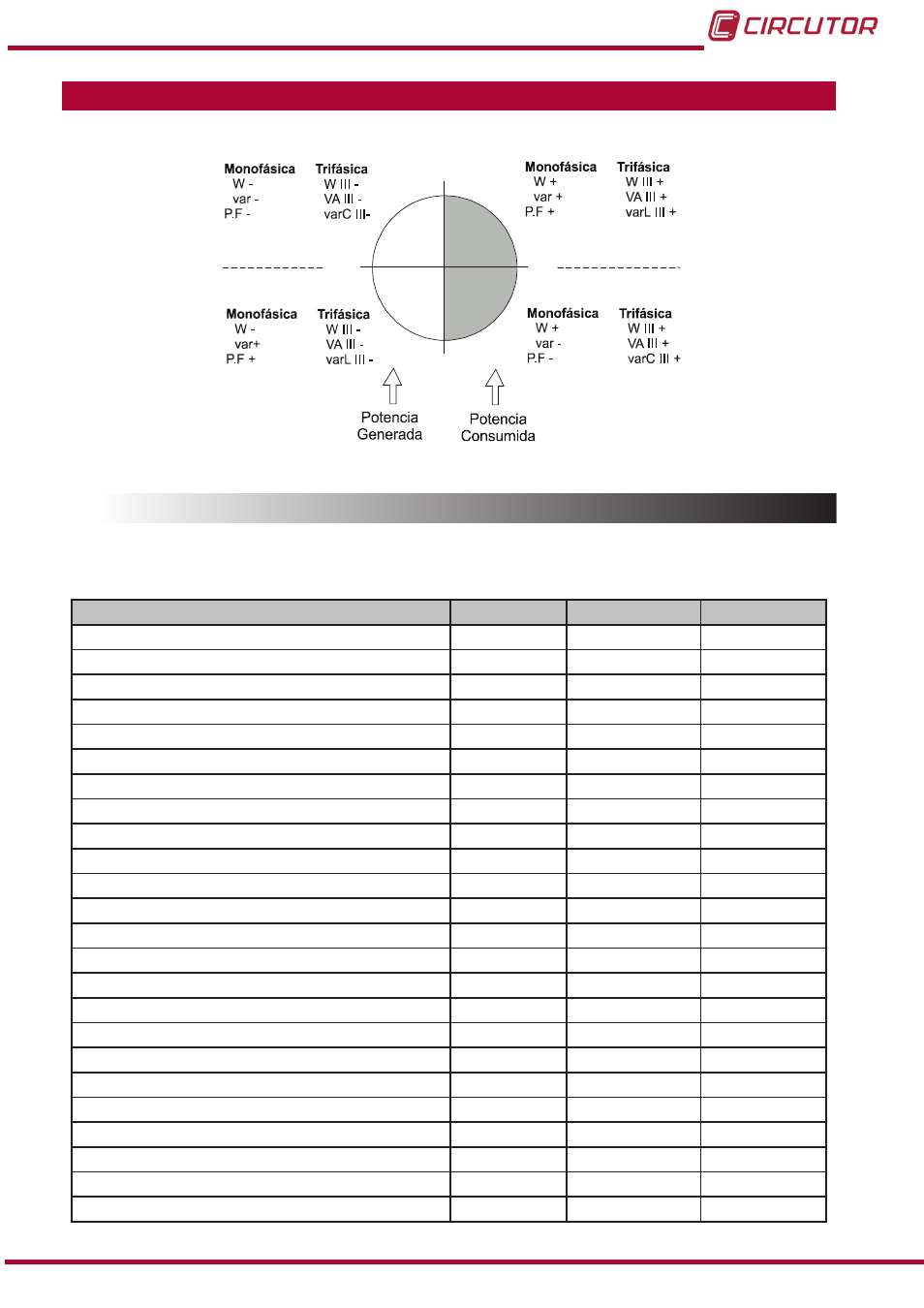

Figura 10: Cuatro cuadrantes de CVM-C5�
4.1.- PARÁMETROS DE MEDIDA
El equipo visualiza los parámetros eléctricos que se muestran en la Tabla 3 .
Tabla 3: Parámetros de medida del CVM-5�
Parámetro Unidades Valor máximo Valor mínimo
Tensión fase-neutro Vph-n 9999 10.0
Tensión fase-fase Vph-ph 9999 10.0
Corriente A 9999 0.05
Frecuencia Hz 65 45
Potencia Activa kW 9999 0.01
Potencia Reactiva Inductiva kvarL 9999 0.01
Potencia Reactiva Capacitiva kvarC 9999 0.01
Potencia Aparente kVA 9999 0.01
Factor de potencia PF -0.99 0.99
Cos φ φ -0.99 0.99
Energía Activa total Tarifa 1 Consumida kWh 999999 000.000
Energía Activa total Tarifa 1 Generada kWh 999999 000.000
Energía Reactiva inductiva Tarifa 1 Consumida kvar L h 999999 000.000
Energía Reactiva inductiva Tarifa 1 Generada kvar L h 999999 000.000
Energía Reactiva capacitiva Tarifa 1 Consumida kvar
c
h 999999 000.000
Energía Reactiva capacitiva Tarifa 1 Generada kvar
c
h 999999 000.000
Energía aparente total Tarifa 1 kVAh 999999 000.000
Energía Activa total Tarifa 2 Consumida kWh 999999 000.000
Energía Activa total Tarifa 2 Generada kWh 999999 000.000
Energía Reactiva inductiva Tarifa 2 Consumida kvar L h 999999 000.000
Energía Reactiva inductiva Tarifa 2 Generada kvar L h 999999 000.000
Energía Reactiva capacitiva Tarifa 2 Consumida kvar
c
h 999999 000.000
Energía Reactiva capacitiva Tarifa 2 Generada kvar
c
h 999999 000.000
Energía aparente total Tarifa 2 kVAh 999999 000.000
