TCP1RS+
M98253301-01-14A
3.- CARACTERÍSTICAS TÉCNICAS
Circuito de alimentación :
-
Monofásica (A1 – A2) :
-
Frecuencia :
-
Consumo máximo :
-
Temperatura de trabajo :
-
Humedad (sin condensación) :
230 V
ca
± 15%
47…63 Hz
8 VA
-10 … +60 ºC
5 … 95%
Simbología LED:
-
Power en parpadeo
-
RX/TX en parpadeo
-
LINK/ACTIVITY
Equipo alimentado y actividad de CPU
Actividad emisión y recepción de tramas RS-485
Parpadeo: Actividad en el bus Ethernet
Verde: Velocidad 10/100 Mb/s
Características mecánicas:
-
Material caja:
-
Grado de protección del equipo:
-
Dimensiones (mm):
-
Peso:
-
Altitud máxima de funcionamiento:
Plástico UL94 - V0 autoextinguible
IP 20
35,4 x 73 x 84,68 mm (2 módulos)
120 g
2.000 m
Normas :
IEC 60664, VDE 0110, UL 94, EN61010-1, EN55011, EN 61000-4-2, EN 61000-4-3,
61000-4-11, EN 61000-6-4, EN 61000-6-2, EN 61000-6-1, EN 61000-6-3, EN 61000-4-5,
CE
Interface de Red:
-
Tipo:
-
Conector :
-
Protocolos de Red - Accesos:
Ethernet 10BaseT / 100BaseTX autodetectable
RJ45
TCP / UDP / Modbus
Seguridad:
Categoría de instalación Categoría III / EN61010 Protección al choque eléctrico por doble
aislamiento clase II. El equipo debe conectarse a un circuito de alimentación protegido con
fusibles tipo gl según IEC 269 o tipo M, con valores comprendidos entre 0,5 y 1A. Debe
estar provisto de un interruptor magnetotérmico, o equivalente, para poder desconectar el
equipo de la red de alimentación. La sección mínima del cable de alimentación será de
1 mm 2 .
Si el equipo es utilizado de manera no especificada por el fabricante, la protección
asegurada por el equipo puede verse comprometida.
Interface Serie:
-
Tipo:
-
Velocidad de transmisión (configurable):
-
Bits de datos:
-
Paridad:
-
Bit de stop
RS-485 tres hilos (A/S/B) (RX/GND/TX)
1200, 2400, 4800, 9600,19200, 34800, 57600,
115200 baudios
7, 8
Sin paridad, par, impar
1 ó 2
4.- CONEXIONADO

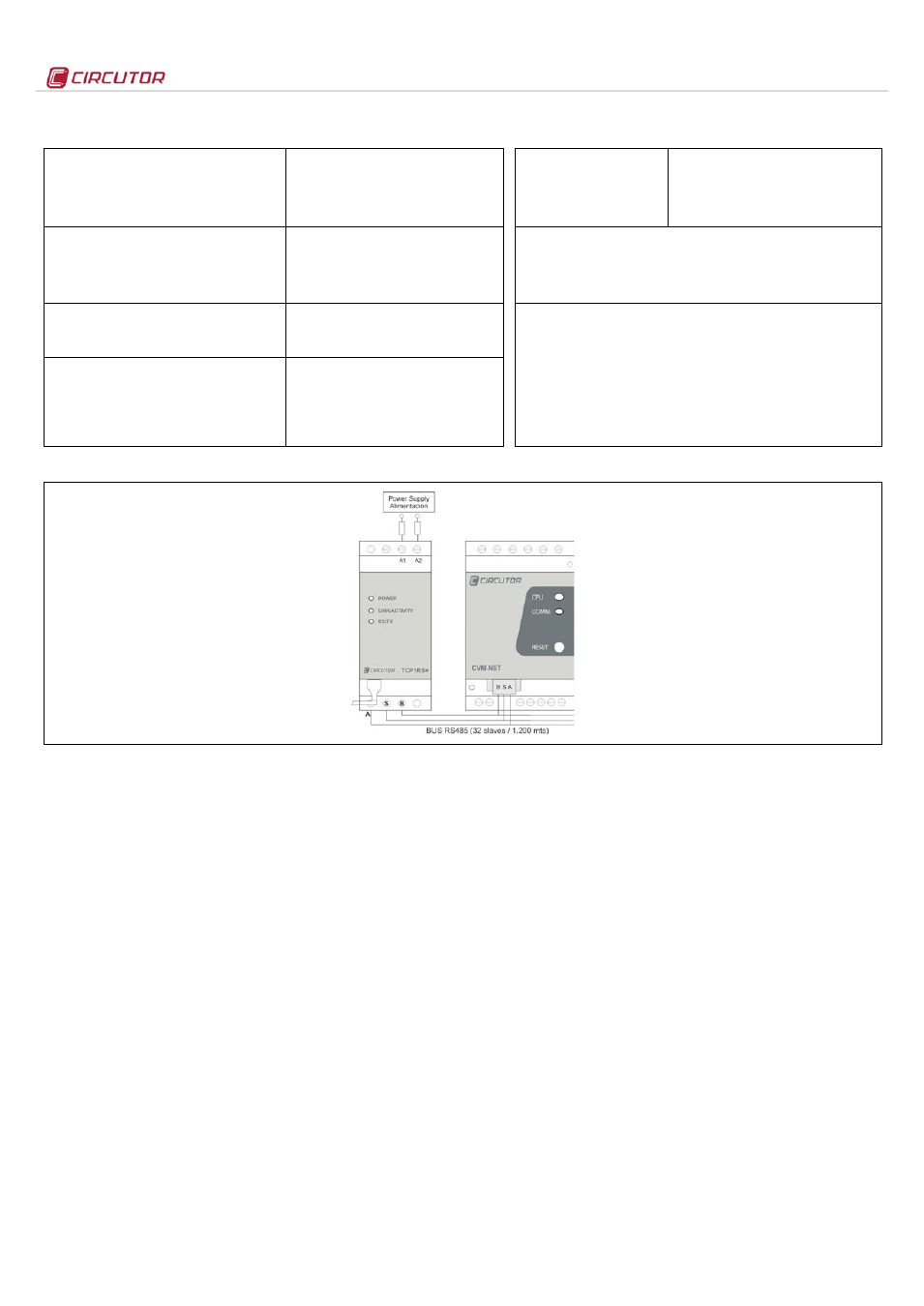

Figura 1. Conexión estándar de equipos en serie
5.- SERVICIO TECNICO
En caso de cualquier duda de funcionamiento o avería del equipo, avisar al servicio técnico de CIRCUTOR, SA
CIRCUTOR, SA - Servicio de Asistencia Técnica
Vial Sant Jordi, s/n
08232 – Viladecavalls (Barcelona), ESPAÑA
Tel: 902 449 459 (España)
Tel: (+34) 93 745 29 00 (fuera de España)
email:
[email protected]
