1�- COMPROBACIONES A LA RECEPCIÓN
A la recepción del equipo compruebe los siguientes puntos:
a) El equipo se corresponde con las especificaciones de su pedido.
b) El equipo no ha sufrido desperfectos durante el transporte.
c) Realice una inspección visual externa del equipo antes de conectarlo.
d) Compruebe que está equipado con:
- Una guía de instalación.
Si observa algún problema de recepción contacte de inmediato con el trans-
portista y/o con el servicio postventa de CIRCUTOR�
2�- DESCRIPCIÓN DEL PRODUCTO
Los convertidores de protocolo CMBUS permiten comunicar un dispositivo con comunicacio-
nes RS-485 Modbus Maestro con distintos equipos esclavos M-BUS.
Existen dos modelos del equipo:
 El modelo CMBUS-8 se puede comunicar con 8 equipos esclavos
(100 parámetros).
 El modelo CMBUS-24 se puede comunicar con 24 equipos esclavos
(500 parámetros).
MiniDips
LEDs
Bornes de
conexión
Bornes de
conexión

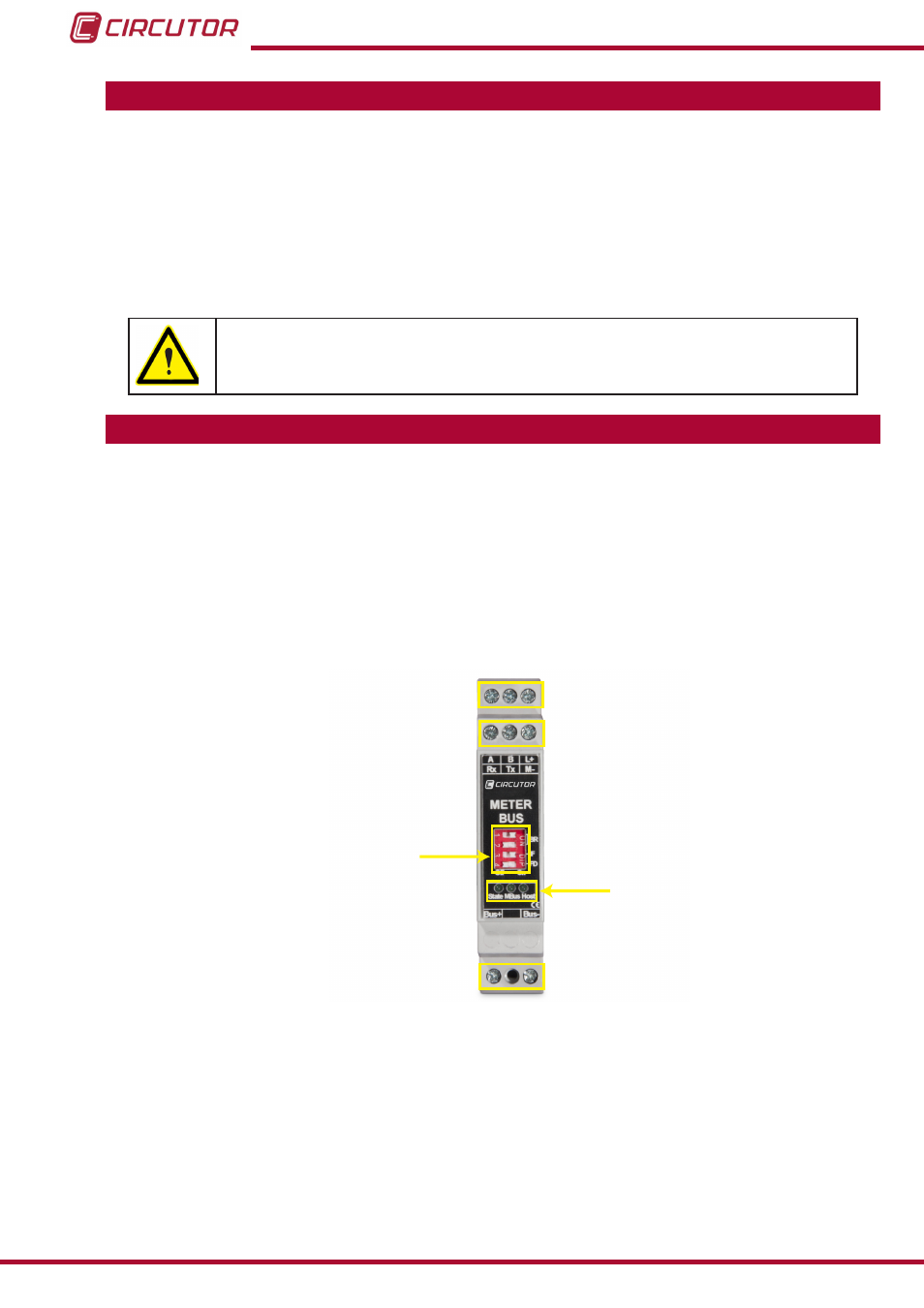

Figura 1: Descripción del CMBUS�
El equipo dispone de:
 4 MiniDips para su configuración,
 3 LEDs que nos indican el estado del conversor y el trafico M-BUS y Modbus,
 Una conexión RS-232 para la configuración inicial del equipo.
La integración de los equipos esclavos M-BUS en el convertidor, se realiza mediante un soft-
ware de programación.
