4�- FUNCIONAMIENTO
El ReadWatt es un lector de impulsos lumínicos, procedentes del contador, cuyo valor es
traducido en tiempo real en un parámetro MODBUS, el cual puede ser interrogado por otra
aplicación.
Concretamente, el equipo va leyendo los kWh consumidos o generados y los va totalizando
en el contador MODBUS, el cual trabaja de forma incremental, pudiendo generar, por ejemplo,
una curva de carga en un software externo.
4.1.- LED DE IMPULSOS
El equipo dispone de un LED de impulsos con la misma cadencia que el LED sobre el que se
capturan los impulsos. De esta manera, no se pierde la funcionalidad del LED del contador.
Este LED tiene la misma validez metrológica que el propio LED del contador.
LED

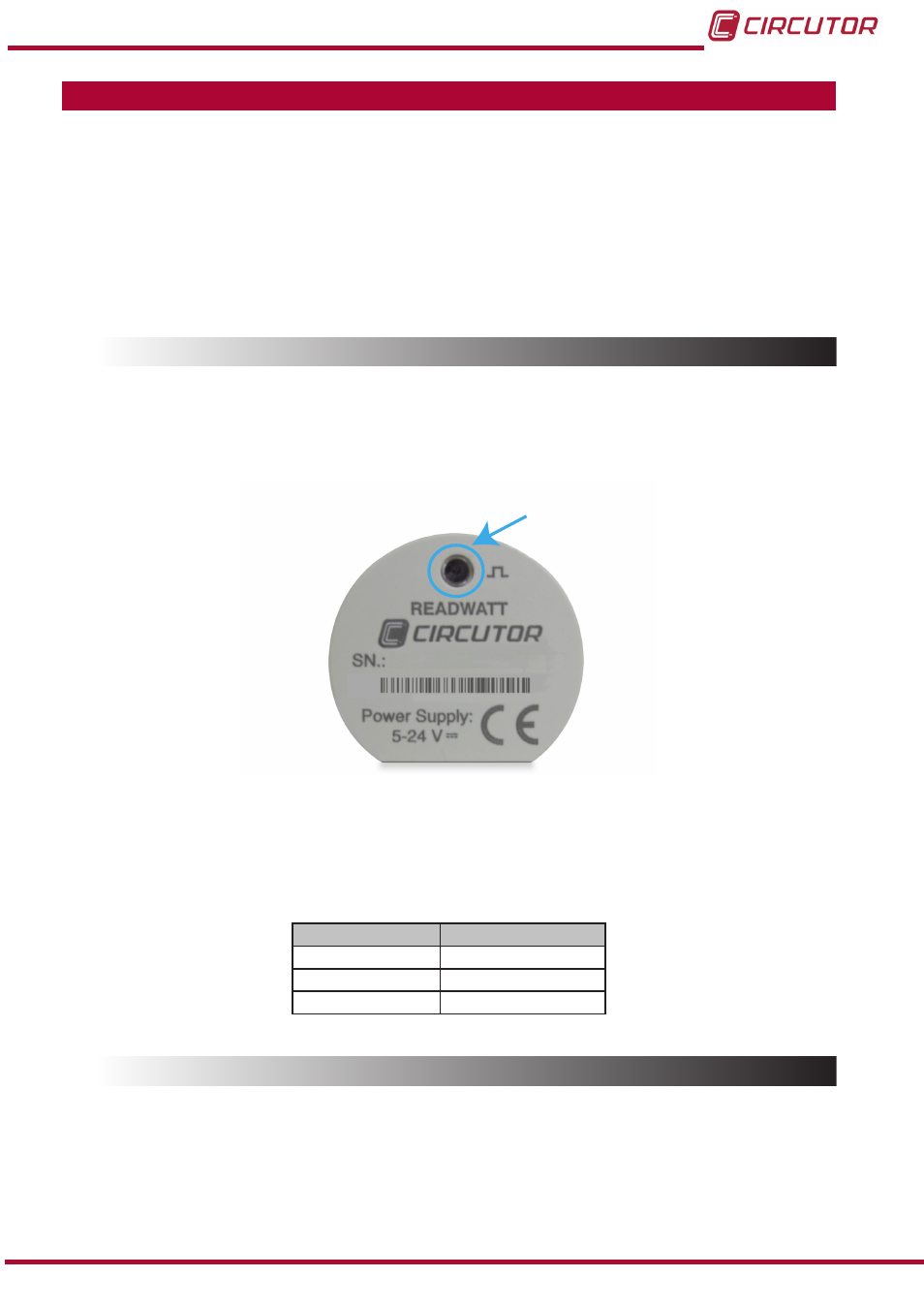

Figura 8:Indicadores LED del ReadWatt
En el momento del arranque, el LED indica la velocidad del bus de comunicación, mediante la
emisión de 1, 2 o 3 impulsos lumínicos, ver Tabla 3 .
Tabla 3:Velocidad del bus de comunicación�
Nº de pulsos Velocidad
1 9600 baudios
2 19200 baudios
3 38400 baudios
4.2.-
SALIDA DE IMPULSOS
El equipo dispone de una salida tipo transistor ( borne nº 7 de la Tabla 2 ) que permite la acti-
vación de entradas de autómatas o similares.
Mediante MODBUS es posible la configuración del ancho del impulso así como el ratio entre
impulsos de salida e impulsos leídos del LED de verificación del contador.
