PowerStudio
44 Manual de Instrucciones

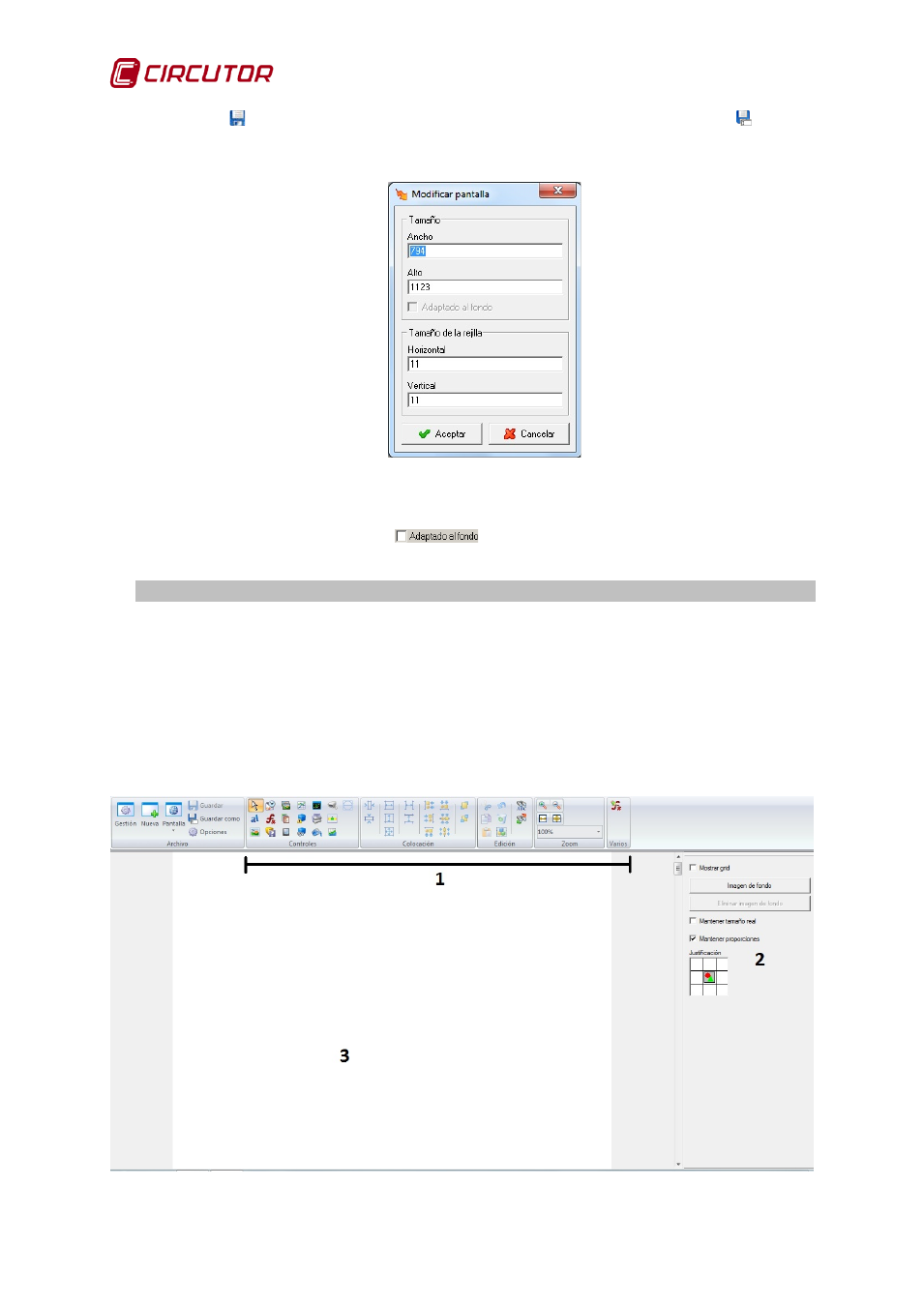

La opción Guardar permitirá guardar los cambios realizados en el informe y el Guardar
como podrá guardar una copia de la pantalla con un nombre diferente.
Finalmente, el botón ‘Opciones’ permitirá cambiar las dimensiones de la pantalla que se tenga
seleccionada en ese instante.
El ancho y el alto de la pantalla se miden en píxeles y el tamaño de la rejilla especificará, en
píxeles, la distancia entre un punto de la rejilla y otro en horizontal o vertical. En el caso de haber
seleccionado una imagen de fondo, se podrá adaptar el tamaño de la pantalla scada al tamaño de ese
fondo mediante la activación de la casilla
6.2.- EDICIÓN DE PANTALLAS SCADA
Mediante la edición de pantallas será posible añadir, modificar o eliminar controles de pantalla.
Estos controles podrán visualizar el valor de una variable, realizar alguna acción, pintar una zona de la
pantalla, etc.
El objetivo de la pantalla es mostrar de forma sencilla el estado de la instalación, permitir ver
la situación de las distintas líneas de la planta, mostrar variables eléctricas de la instalación, etc. Los
elementos que permitirán conseguirlo serán los controles de pantalla.
La ventana de edición de pantallas scada tiene el siguiente aspecto:
