Los esquemas de conexionado del analizador muestran el conexionado final de tensiones y
sensores de corriente. Se recomienda no instalar las pinzas de corriente hasta llegar al punto
del apartado 6.5.3 en el proceso de instalación. Procediendo de esta forma se simplifica la
interpretación de los mensajes de error, indicados por los LED, en caso de cometer algún error
en el proceso de conexión del CIR-e³.
6.5.1.1 Diagrama de conexión en monofásico

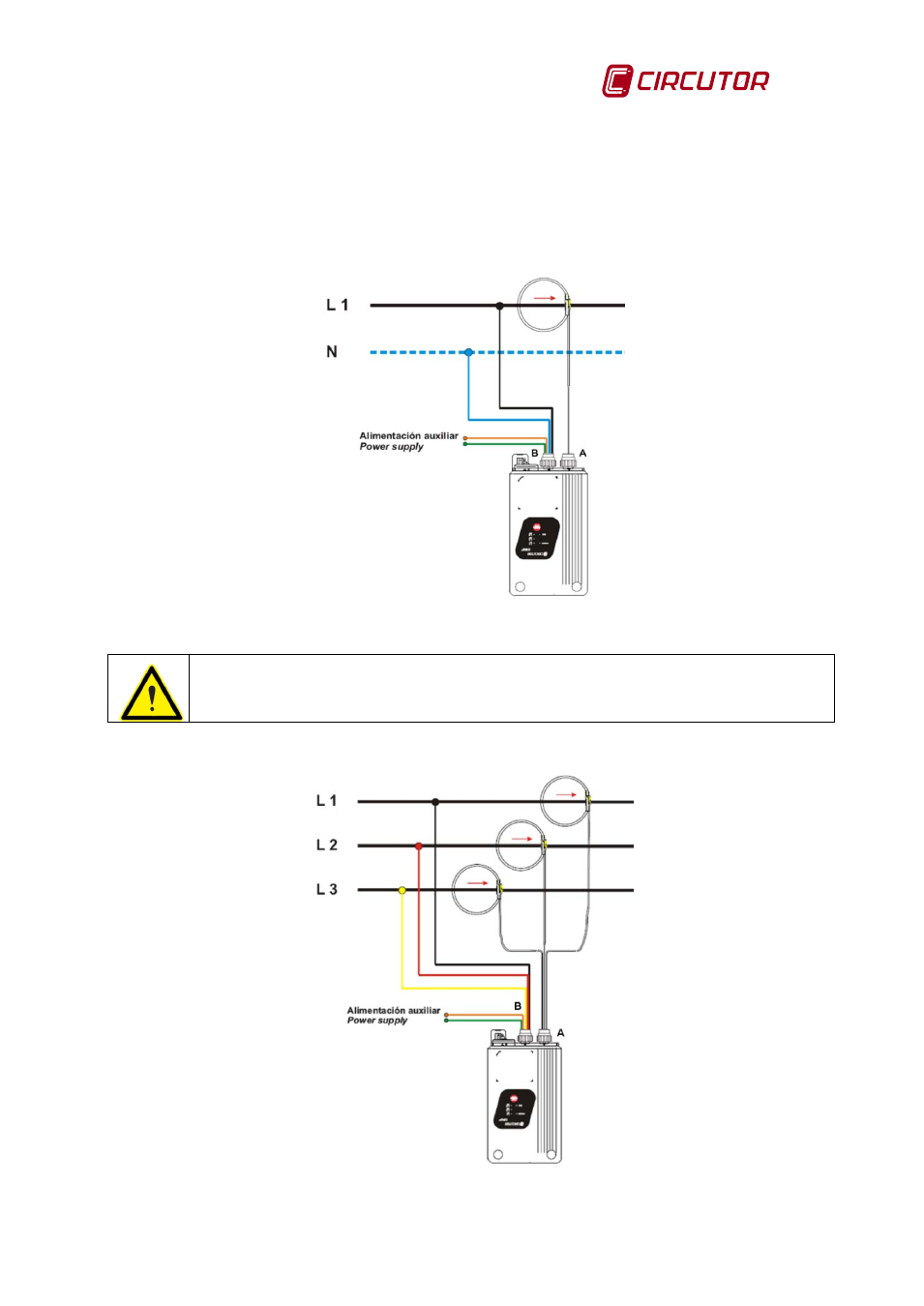

Fig. 6-19.- Diagrama de conexión en monofásico
NOTA: En caso de medida en un sistema monofásico, las pinzas de tensión a
conectar son la fase L1 y el neutro (ver Tabla 6-1).
6.5.1.2 Diagrama de conexión en trifásico (3 hilos)
Fig. 6-20.- Diagrama de conexión en trifásico 3 hilos
