--------- MEDIDOR DE RESISTENCIA DE TIERRA

T-3V

------- Pag Nº 5

3.- INSTRUCCIONES DE UTILIZACIÓN

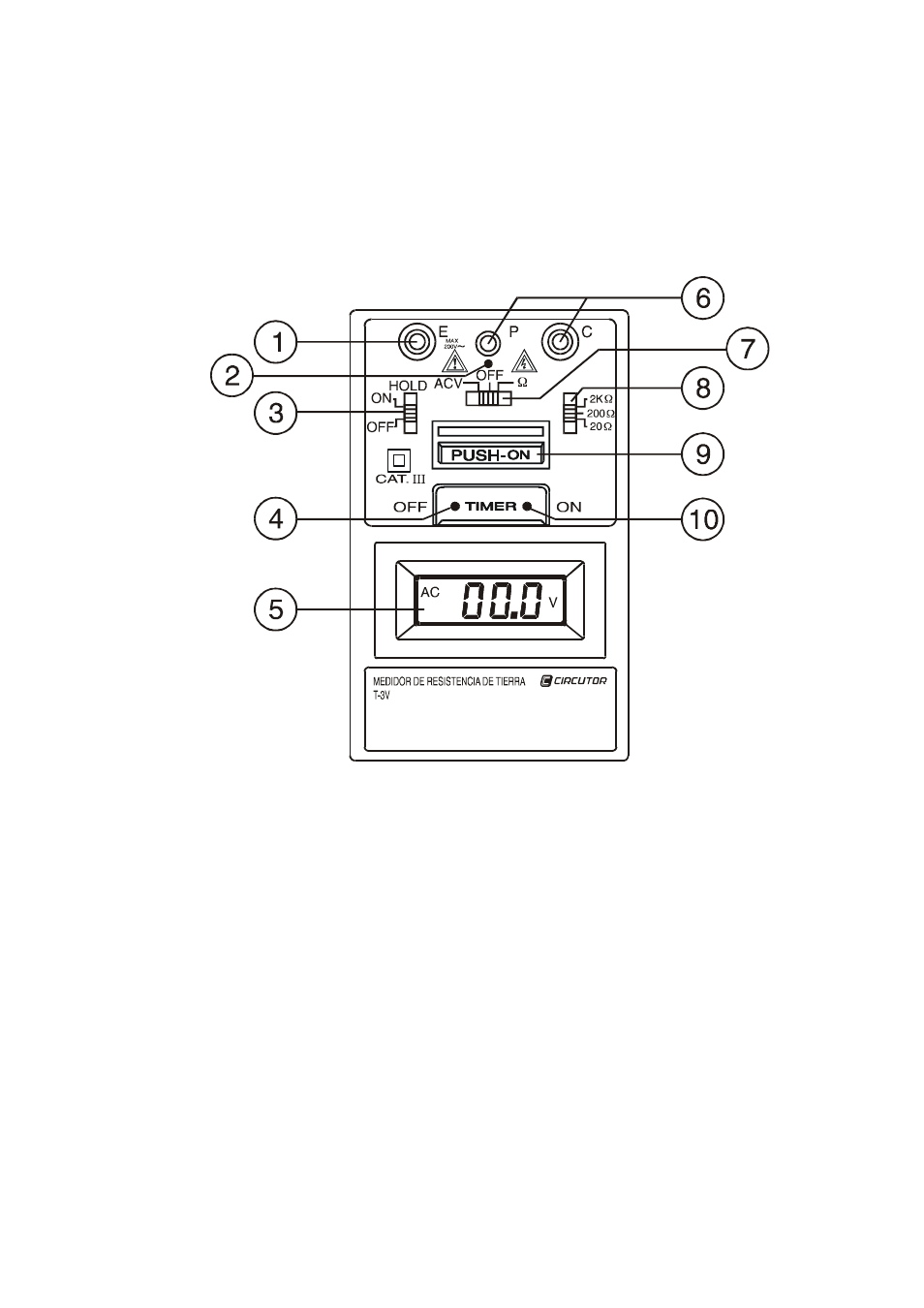

3.1.- Descripción de los mandos y elementos

[1]

Conector hembra para la conexión de tierra

[2]

Indicador de funcionamiento y de circuito abierto

[3]

Conmutador de memoria de lectura

[4]

Tecla de desactivación del temporizador

[5] Display

LCD

[6]

Conectores hembra para conductor “line”

[7]

Conmutador de funciones

[8]

Conmutador de escala de ohmios

[9]

Pulsador de operación

[10]

Tecla de activación del temporizador
