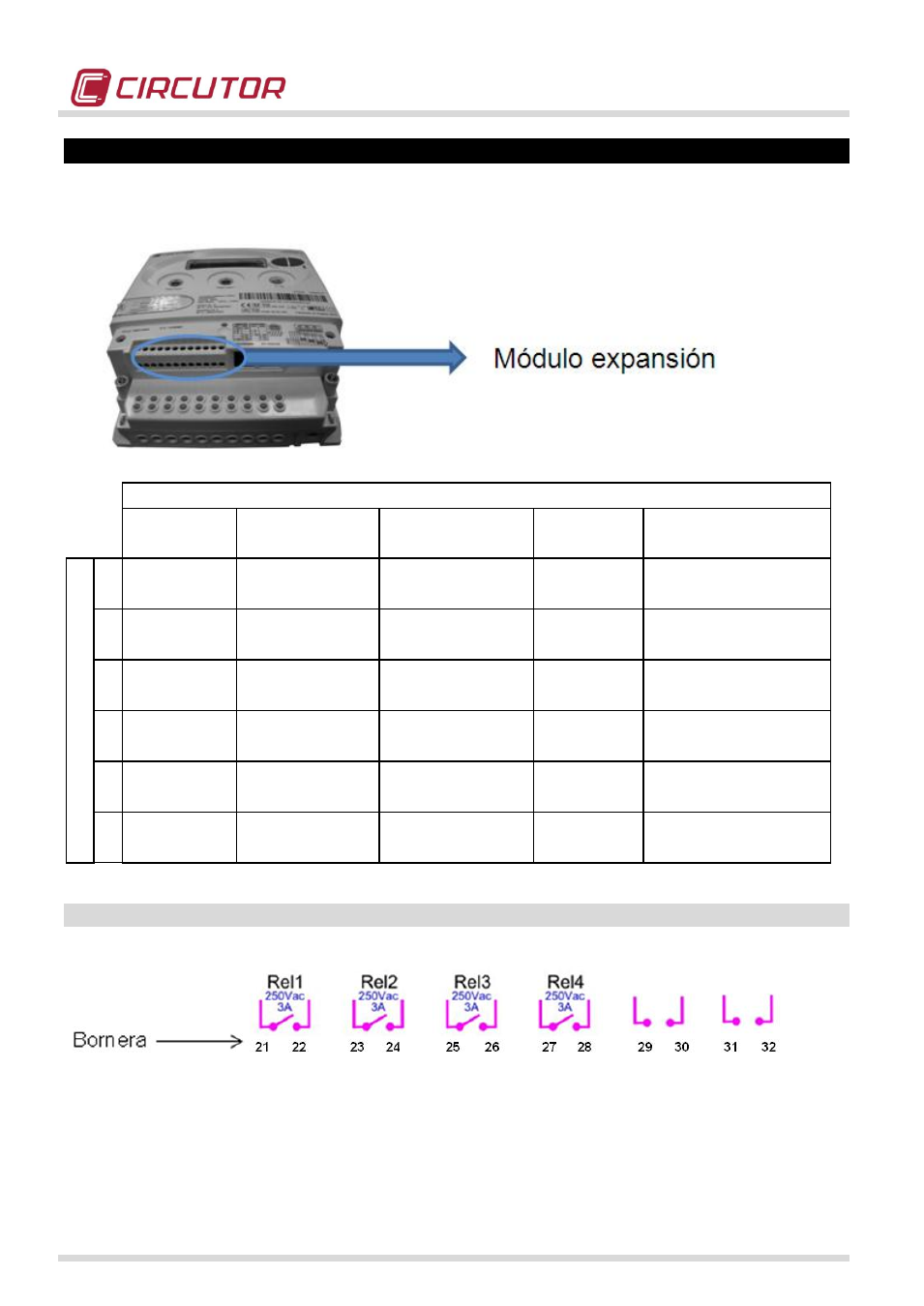

5.- MODULOS DE EXPANSION
Diferentes módulos de comunicación pueden ser opcionalmente implementados, Su esquema
de conexión queda descrito en el siguiente cuadro:
Módulo s de expansión
4 salidas de
relé (Indicador
tarifa)
2 salidas relé/
4 entradas contaje
impulsos/
4 entradas contaje
impulsos
Medida fugas
de tierra
2 salidas relé/ 2 salidas
pulsos/ 2 entradas contaje
impulsos
BO
RN
ES
21 Salida Relé 1 Salida Relé 1 --- Entrada 1S1 Salida Relé 1
22
Salida Relé 1 Salida Relé 1 ---
Entrada 1S2
Salida Relé 1
23 Salida Relé 2 Salida Relé 2 --- --- Salida Relé 2
24
Salida Relé 2 Salida Relé 2 --- --- Salida Relé 2
25 Salida Relé 3 Entrada contacto 1 Entrada contacto 1 --- Salida 1 Optoacoplador -
26
Salida Relé 3
Entrada contacto 1 Entrada contacto 1
---
Salida 1 Optoacoplador +
27
Salida Relé 4
Entrada contacto 2 Entrada contacto 2
---
Salida 2 Optoacoplador -
28
Salida Relé 4
Entrada contacto 2 Entrada contacto 2
---
Salida 2 Optoacoplador +
29 --- Entrada contacto 3 Entrada contacto 3 --- Entrada contacto 1
30
---
Entrada contacto 3 Entrada contacto 3
---
Entrada contacto 1
31
---
Entrada contacto 4 Entrada contacto 4
---
Entrada contacto 2
32
---
Entrada contacto 4 Entrada contacto 4
---
Entrada contacto 2
5.1.- Conexión módulo 4 salidas de relé (Indicador tarifa)
