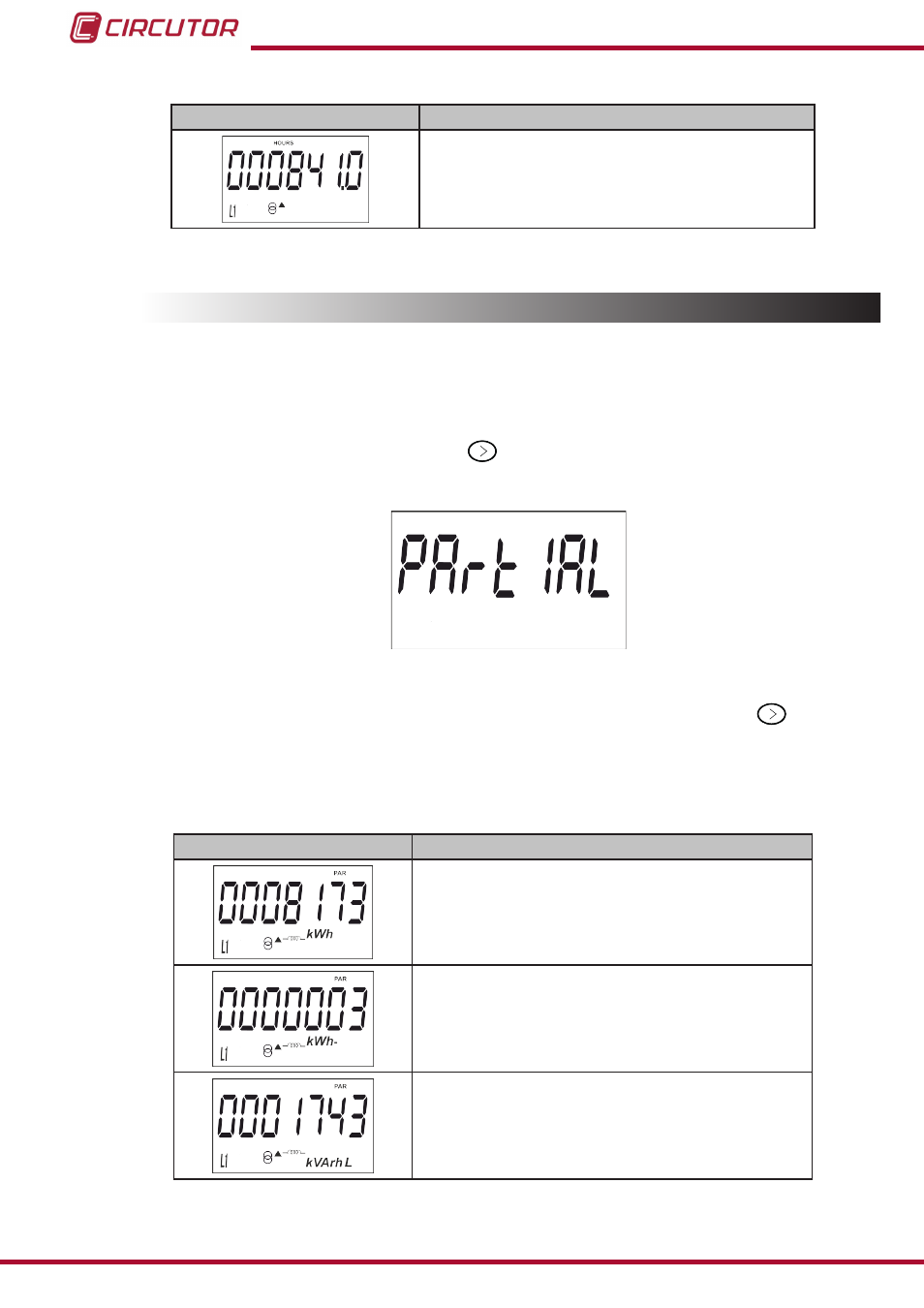

Tabla 7 ( Continuación ) : Pantallas de valores instantáneos�
Pantalla Parámetros
Horas de funcionamiento, desde su fabricación
4.6.-
VISUALIZACIÓN DE LAS ENERGÍAS PARCIALES
Nota: El menú de visualización de energías parciales solo se visualiza si se ha seleccionado la
visualización de las energías parciales en el menú de configuración ( ver “ 4.7.6. Visualización” ).
Para acceder a las pantallas donde se visualizan las energías de los contadores parciales hay
que realizar una pulsación larga de la tecla
desde la pantalla en modo reposo. Y a través
de pulsaciones cortas llegar a visualiza la pantalla inicial de las energías parciales, Figura 9 :
Figura 9: Pantalla principal de las energías parciales�
Para acceder a las diferentes pantallas realizar una pulsación larga de la tecla .
Realizando pulsaciones cortas nos movemos por las diferentes pantallas ( ver Tabla 8).
El icono PAR en el display nos indica que estamos visualizando las energías parciales.
Se regresa al modo de reposo después de 60 segundos sin tocar ninguna tecla.
Tabla 8:Pantallas de Energías parciales�
Pantalla Parámetros
Energía activa importada parcial.
Energía activa exportada parcial.
Solo se visualiza en la versión de 4 cuadrantes.
Energía reactiva cuadrante 1 ( L+) parcial. (1)
