4�- FUNCIONAMIENTO
El CEM M-RS485 está diseñado para poder ser empleado como puerto eléctrico RS485 de
cualquier dispositivo de la familia CEM, mediante el acoplamiento mecánico en el lado del
puerto óptico de servicio.
4.1.- PRINCIPIO DE FUNCIONAMIENTO
El CEM M-RS485 es un accesorio opcional para los contadores de energía eléctrica de carril
DIN de la gama CEM.
EL CEM M-RS485 dota a los equipos CEM de comunicaciones RS-485 con protocolo
MODBUS.
Una vez el equipo está acoplado al contador CEM (Ver “3.2.- INSTALACIÓN” ) el LED LINK
se pone de color verde, para avisar al usuario de que el enlace está realizado correctamente.
A partir de aquí el nuevo conjunto de contador CEM + CEM M-RS485, funciona como un único
dispositivo.
Este conjunto tiene el mismo funcionamiento que cualquier dispositivo esclavo estándar de un
bus RS-485, atendiendo a las peticiones de MODBUS del periférico maestro del bus.
4.2.- INDICADORES LED
El equipo dispone de tres LEDs de indicación:
POWER
LINK
COMS

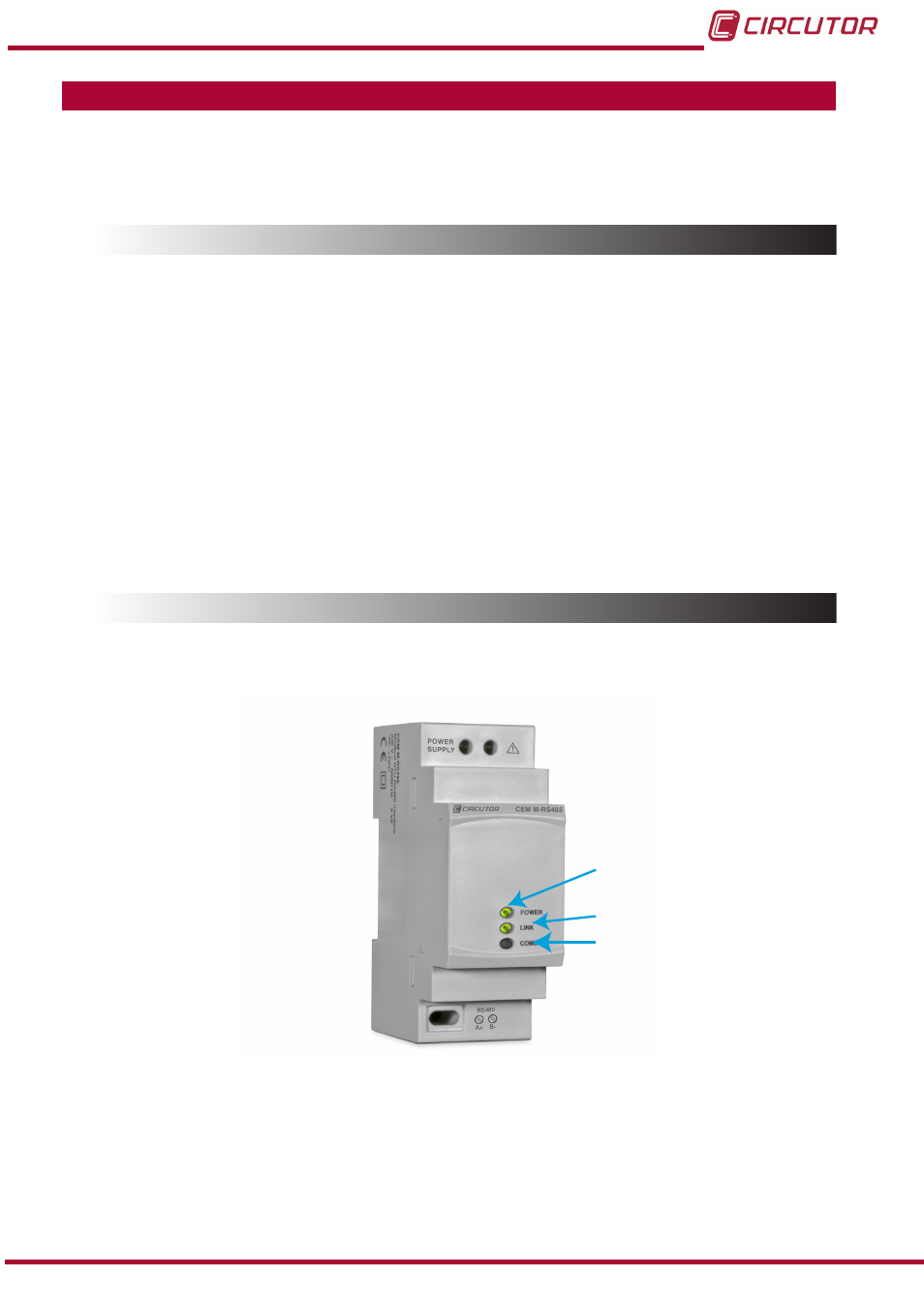

Figura 5:Indicadores LED del CEM M-RS485�
 LED POWER, indica que el equipo está alimentado�
 LED LINK, indica el estado del enlace con un equipo CEM. ( Tabla 3 )
