4.2.- DISPLAY
El equipo dispone de un display LCD donde se visualizan todos los parámetros del equipo.

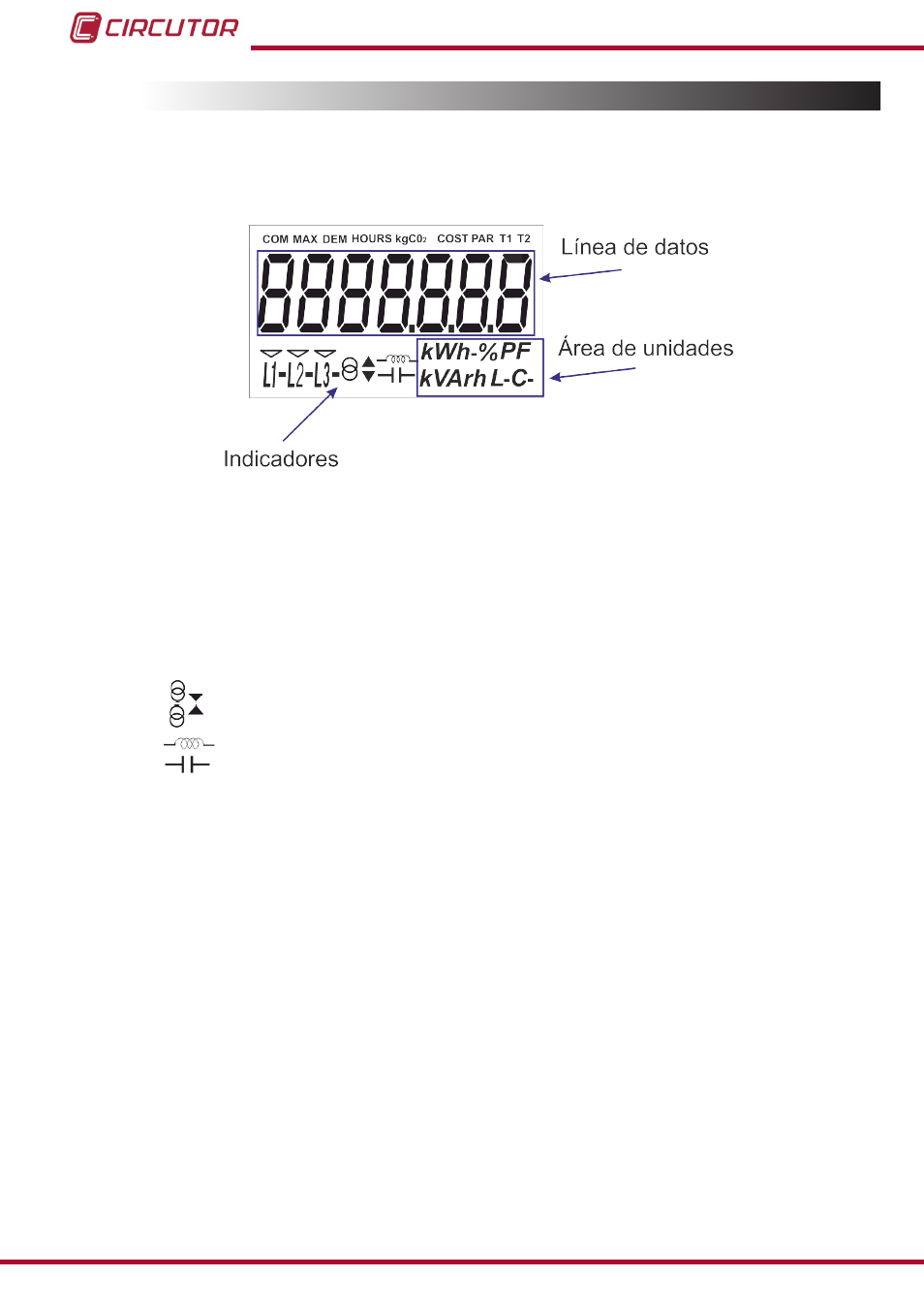

El display está dividido en tres áreas ( Figura 7 ):
Figura 7: Áreas del display del CEM-C30
 Línea de datos, donde se visualizan los valores medidos por el equipo.
El área de unidades, donde se muestra la unidad de la magnitud que se está visuali-
zando.
 El área de indicadores, donde se muestra otros parámetros:
Nos indica que la energía que se esta visualizando es generada.
Nos indica que la energía que se esta visualizando es consumida.
Nos indica que la energía es inductiva.
Nos indica que la energía es capacitiva.
COM, indica que hay un módulo de comunicación conectado. Parpadea cuando se
establecen las comunicaciones.
L1 - L2 - L3 - Indica la presencia de tensión en cada fase con su sentido de intensidad
correspondiente:
“ - “ se usa para mostrar la potencia cedida a la red.
“ “ se usa para mostrar la potencia absorbida a la red.
