SOFTWATT v.4
Manual de instrucciones SOFTWATT v.4 37 / 49
Una vez realizados los cambios es obligatorio pulsar el botón „Enviar‟ para modificar los
parámetros modificados del contador. La aplicación confirma si la modificación se ha realizado
correctamente o no.
10.- RELACIONES DE TRANSFORMACIÓN
Esta opción permite configurar las relaciones de transformación en tensión y corriente del
contador (Fig44).
En el caso de Baja Tensión el valor de primario y secundario es idéntico. Este valor es el
correspondiente a la tensión fase-fase de la red de distribución eléctrica.
En el caso de Media Tensión los valores de primario y secundario dependen de los
transformadores de tensión instalados.
Las relaciones de corriente en el caso de contadores de medida directa no puede variarse ya
que depende íntegramente del contador. En el caso de contadores de medida indirecta, el
valor de primario dependerá exclusivamente del valor de primario de los transformadores de
corriente utilizados.

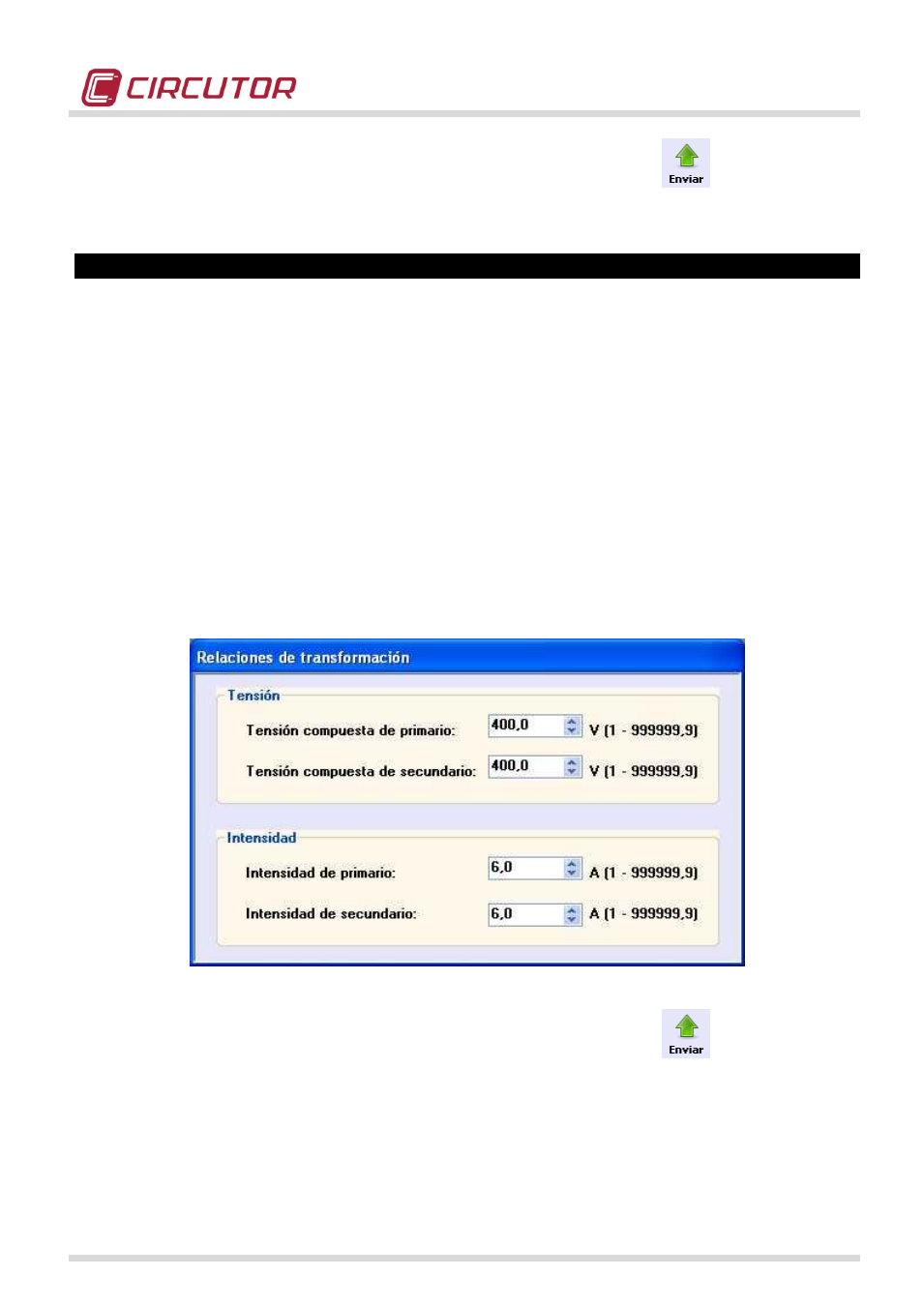

Fig44. Menú Relaciones de transformación
Una vez realizados los cambios es obligatorio pulsar el botón „Enviar‟ para modificar los
parámetros modificados del contador. La aplicación confirma si la modificación se ha realizado
correctamente o no.
