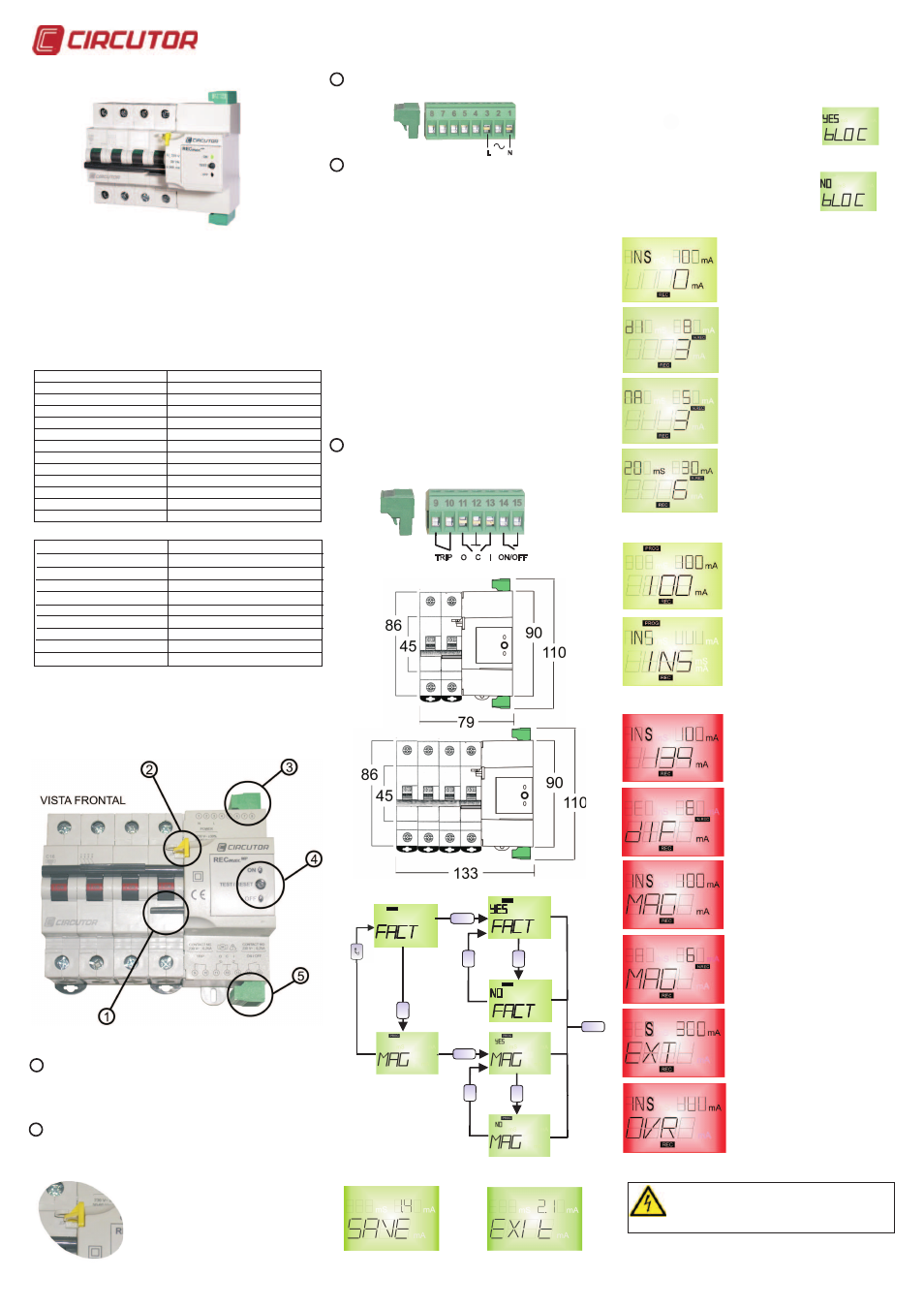

5.0 MAGNETOTÉRMICO MOTORIZADO
Magnetotérmico con control remoto serie RECmax MPT.
Realiza la función de protección magnetotérmica
(sobrecorriente y cortocircuito). Dispone de contacto auxiliar
NC que sólo se abre para cualquier causa de disparo del
magnetotermico que no sea manual. El equipo incorpora un
control de infratensión, por lo que si la tensión baja de 135 V
el magnetotérmico se dispara. Si la tensión de alimentación
vuelve a estar por encima de los 165 V se habilita el sistema
de rearme por evento magnetotérmico.
5.2 CARACTERÍSTICA MOTOR RECONEXIÓN
Tensión Nominal Un 230 / 380 V
Frecuencia 50 / 60 Hz
Potencia absorbida 10 VA
Tiempo de cierre < 1.000 ms
Tiempo de apertura < 10 ms
Tiempo impulso cierre > 10 ms
Tiempo impulso apertura > 10 ms
Vida eléctrica > 20.000
Temperatura servicio -25ºC a 70 ºC
Grado de Protección IP-40 (DIN 40050)
c.a.
5.3 SALIDA DE ESTADO
El sistema motor poseé una salida TRIP descrita en el frontal
(bornes 9-10NC) que sólo se abre por disparo por defecto
diferencial o magnetotérmico. Por disparo manual o por
infratensión el contacto TRIP prevalece cerrado.
TRIP ON/OFF O C I
L N
5.4 ELEMENTOS EN FUNCIÓN
1. Palanca de rearme del motor. La posicion por defecto es la
de abajo. En caso de reconexion la palanca sube empujando
la maneta del interruptor. Finalizada la operacion, la palanca
vuelve a su posicion inicial por defecto.
2. Sistema de bloqueo mecánico. Permite anular
mecánicamente la posibilidad de reconexión automática.
3. Bornera superior. Alimentación del motor. Se conecta la
tensión nominal de alimentación Monofásica.
4. Frontal del motor. Consta de dos leds y un pulsador.
- Led verde ON, magnetotermico esta cerrado.
- El Led rojo fijo del RECmax señaliza el disparo del
RECmax MPT. El Led rojo del relé en intermiténcia indica
que el RECmax MPT está en proceso de reconexión
automática. Se puede rearmar manualmente la
protección incluso estando el RECmax MPT en proceso
de reconexión automática siempre y cuando no
prevalezca la causa por la cual lo hizo disparar. Para
provocar su rearme podermos pulsar el botón test del
motor, del relé o bien por telemando.
- El pulsador TEST del RECmax MPT tiene doble
funcionalidad dependiendo del estado previo del
magnetotermico. Al pulsar el botón TEST cuando el
RECmax MPT no está disparado, se provoca un disparo
por magnetotermico. Si se vuelve a pulsar de nuevo el
boton TEST con el RECmax MPT disparado, esté se
rearma
En caso de led rojo y verde en estado de párpadeo
simultáneo avisar al servicio de asistencia técnico (SAT)
5. Borne parte inferior. Conexión cableado orientación
vertical. Aqui se cablea las entradas de control del motor
como las salidas de estado.
5.5 DIMENSIONES
El enclavamiento de seguridad lo
realiza el propio disyuntor RECmax
MPT. Retirando del resorte amarillo
lateralmente hacia la izquierda
alineamos los orificios por los cuales
pasaremos un pasador precintable para
bloquear mecanicamente la reconexión
automática.
6.0 DIAGRAMA SETUP
mS
mA
mA
PROG mS mA
PROG
mS
mA
PROG
PROG
t
d
t
d
t
d
PROG
PROG
t
d
t
d
mA
PROG
Cuando tengamos el
valor escogido, se pulsa
la tecla PROG para
validarlo y hay un SAVE
en el display. Si el
teclado queda inactivo
durante 5 s se sale del
menu sin validarlo y hay
une EXIT.
6.1 DIAGRAMA BLOQUEO POR TECLADO
Al pulsar td y In a la vez durante 3
segundos aparece la siguiente
pantalla en el display del relé. Al
realizar un reset de alimentación del
equipo el menú quedara bloqueado
de nuevo.
Al pulsar td y In a la vez durante 3
segundos aparece la siguiente
pantalla en el display del rele.
BLOQUEO MENÚ ACTIVADO
BLOQUEO MENÚ DESACTIVADO
6.2 PANTALLAS MODO NORMAL
V : Valores instantáneos de
corriente de fuga. Parámetros de
protección diferencial. Pantalla fija.
1
V : Nº de reconexiones por defecto
de diferencial y test. Pantalla
flotante. Retorna pasado un tiempo
a la V .
2
1
V : Nº de reconexiones por disparo
por magnetotérmico y manual.
Pantalla flotante. Retorna pasado
un tiempo a la V .
3
1
V : Nº de reconexiones totales por
cualquier disparo. Parámetros de
protección diferencial. Pantalla
flotante.
4
6.3 PANTALLAS AJUSTE PARÁMETROS
6.4 PANTALLAS MODO DISPARO
Sólo hay dos. Corriente de disparo
(In) y Retardo al disparo (td).
Pulsando la tecla Id, aparece el
valor configurado en la esquina
superior derecha, y el valor que
cambiamos con la tecla Id en el
centro del display. Una vez
llegamos a visualizar el valor
escogido, dejamos el teclado.
Pasados unos 2 segundos se
valida el cambio. Con el retardo al
disparo (td) funciona igual.
R : Valores de corriente de disparo
por fuga. Parámetros de protección
diferencial. Pantalla flotante que se
combina con la R .
1
2
R : Indica que la causa de disparo
es por diferencial (DIF). Nº de
reconexiones parciales. Pantalla
flotante que se combina con la R .
2
1
R : Indica que la causa de disparo
es por magnetotérmico (MAG).
P a r á m e t r o s d e p r o t e c c i ó n
diferencial. Pantalla flotante que se
combina con la R .
3
4
R : Indica que la causa de disparo
es por magnetotérmico (MAG). Nº
de reconexiones parciales..
Pantalla flotante que se combina
con la R .
4
3
R : Indica que la causa de disparo
es por telemando (EXT). Actuación
sobre la entrada 1-2 del relé.
P a r á m e t r o s d e p r o t e c c i ó n
diferencial.
5
R : Indica que el valor de disparo
por diferencial está por encima del
d o b l e d e l a s e n s i b i l i d a d
p r o g r a m a d a d e d i s p a r o .
P a r á m e t r o s d e p r o t e c c i ó n
diferencial. Pantalla flotante que se
combina con la R .
6
2
Se indica validación de
datos configurados. Se que indica la no validación
de datos configurados.
Marca Magnetotérmico
Corrientes Nominales
Tensión Nominal Un
Poder de corte
Número de polos
Curvas disparo magneto
Frecuencia
Grado de protección
Temperatura Stock
Temperatura servicio
Caja color
>20.000
10.000
RAL 7035
-25ºC a +55ºC
- 55ºC a +55ºC
IP-40 (DIN 40050)
50 / 60 Hz
Según modelo C/D
2/3/4
10 kA
240 / 415 V
c.a.
6-10-16-20-25-32-40-50-63 A
General Electric/ Circutor
Nº maniobras mecánicas
Nº maniobras eléctricas
5.1 CARACTERÍSTICA MAGNETOTÉRMICO
