2.- Conectar la alimentación del cuadro y comprobar que inmediatamente se ilumina el display
del regulador.
En caso contrario parar y comprobar el punto anterior.
3.- Comprobar la indicación de cos φ del regulador.
Si la indicación está fuera del rango 0,5 a 1, existe la sospecha de que el transformador de
corriente y / o la alimentación del regulador estén mal conectados.
El regulador Computer Max 6f 12Vdc ( Figura 12 ) usa un solo transformador de corriente.
Su conexión se efectúa según la Figura 13 (se recomienda colocar el transformador de corrien-
te en la fase L1 y la alimentación de tensión tomarla de las fases L2 y L3).

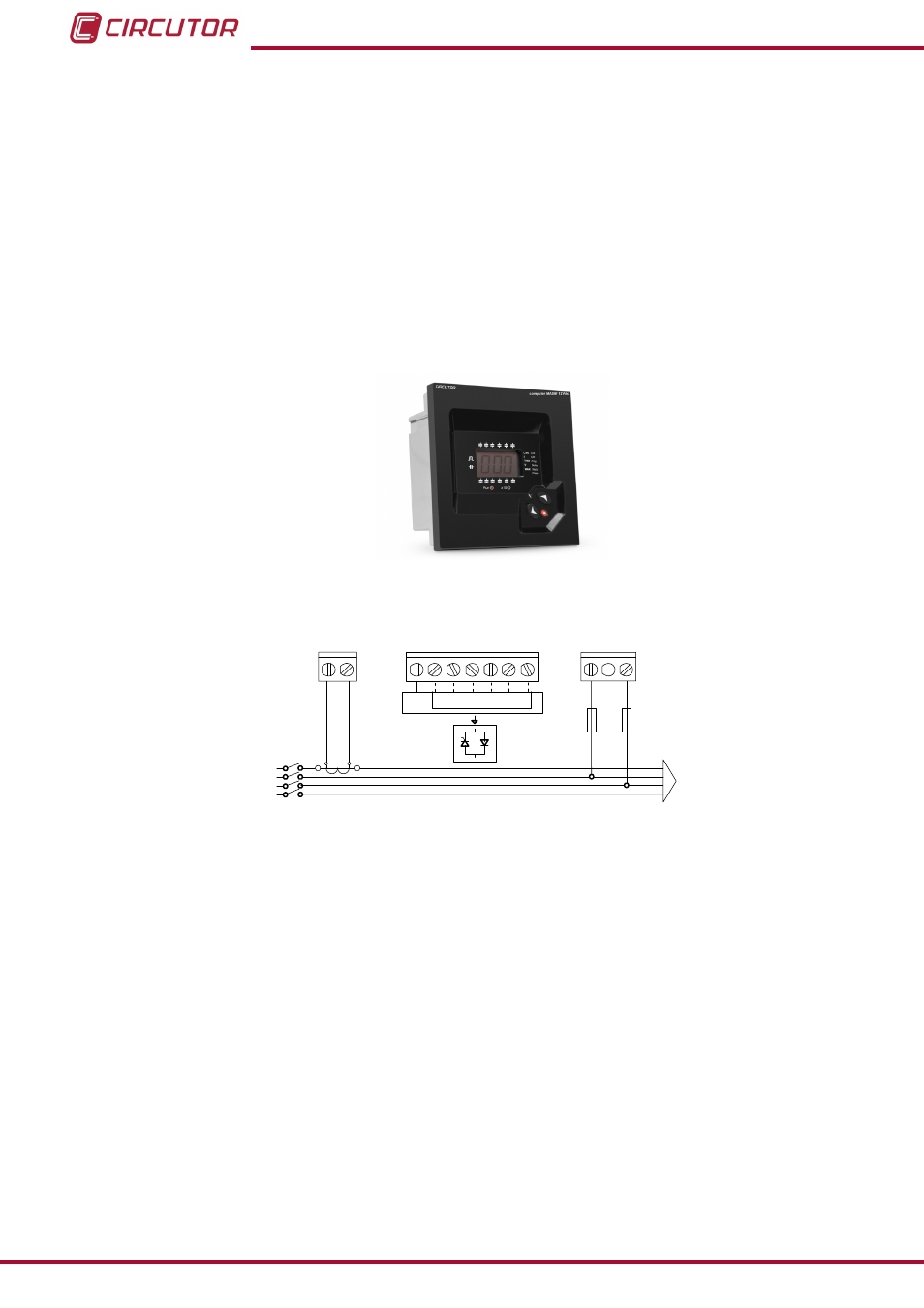

Figura 12: Regulador Computer Max. (Foto a título de ejemplo, puede no coincidir con el modelo empleado en su
equipo).
- + C1 ... C6
-
L1
L2
L3
N
POWER
SUPPLY
0
1 2 3 4 5 6
400 V ac
A B
P1 P2
S1 S2
C D
Figura 13: Conexión del regulador Computer Max.
4.- Una vez asegurado que el regulador está bien conectado, proceda al ajuste los parámetros
del regulador para la instalación que está intentando compensar.
Para ello siga las instrucciones del manual o guía rápida del regulador, que se acompaña a la
batería.
