------ Filtro híbrido de absorción --- Manual de Instrucciones M98206701-01-07A ------ Pág. 8 de 11------
• Comprobar que la configuración (pasos y corrientes) del equipo corresponden a las
necesidades de la instalación
4.2.- Revisión de conexiones externas (Antes de dar tensión)
Todas las conexiones exteriores deben hacerse en las regletas de bornes y pletinas de
entrada del armario FAR-Q.
- Para la puesta en marcha es necesario la instalación de un transformador de
intensidad (normalmente In / 5 A) de acuerdo a la intensidad total de los
receptores instalados. La línea del secundario del transformador de intensidad
será de la sección adecuada, en función de la distancia de éste al regulador.
(mínimo 2.5 mm
2 )
- La tensión de alimentación del regulador se realiza entre fases (excepto cuando se
trata de un regulador especial monofásico). Debe tomarse la tensión de las dos
fases donde no hay transformador de corriente. La fase donde está instalado el
transformador de intensidad no tiene que coincidir con ninguna de las fases de las
que se toma tensión para la alimentación del regulador.
- El transformador de intensidad se instalará en un punto de la acometida por el que
circule la totalidad de la intensidad de las cargas que se desee compensar más la
intensidad propia de los condensadores.

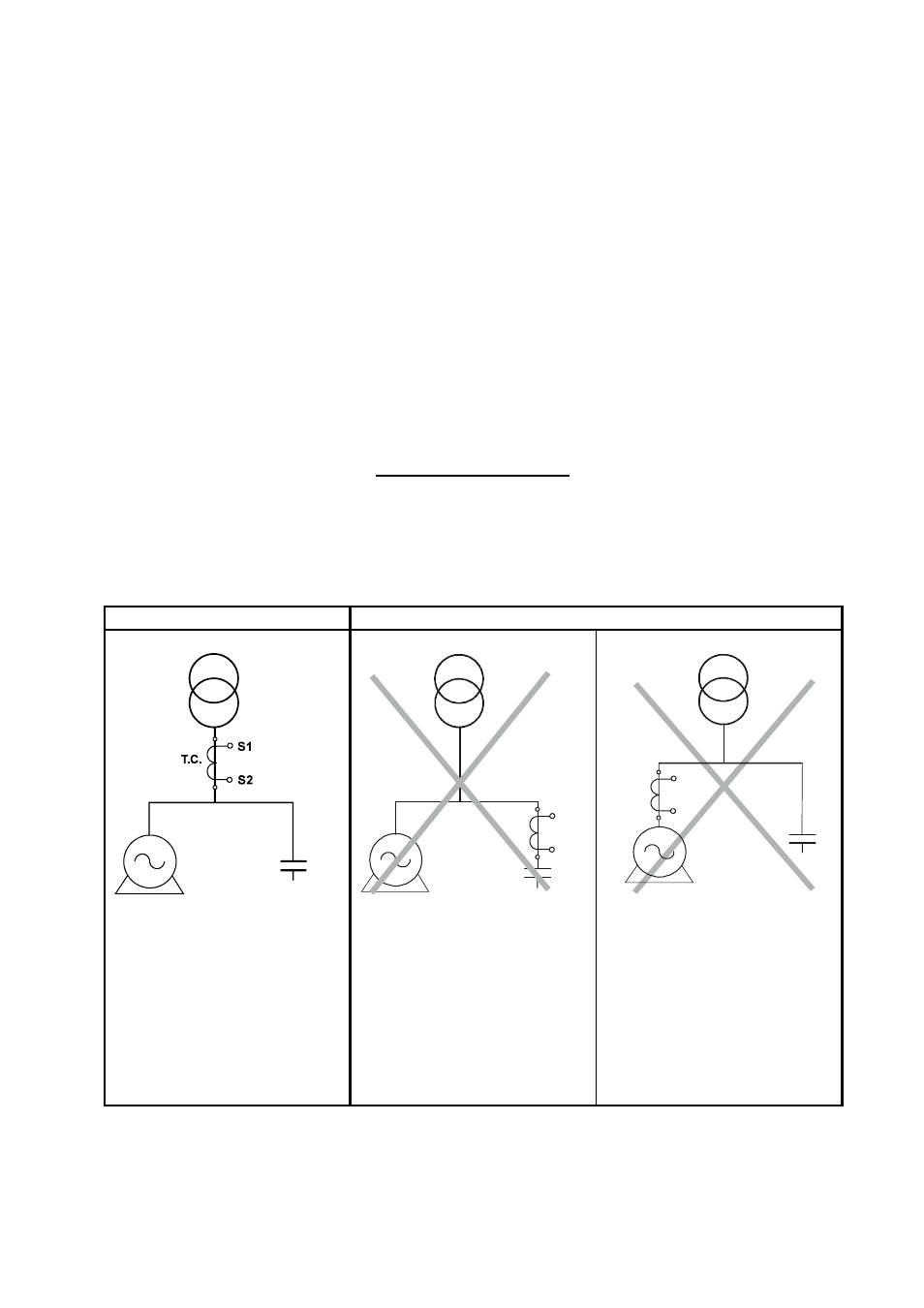

CORRECTO INCORRECTO
CORRECTO
El transformador de
Corriente tiene que estar
necesariamente delante de la
batería y de los receptores
(motores, etc.).
S1
S2
T.C.
INCORRECTO
- Ningún condensador se
conectará puesto que el
transformador de intensidad
no da ningún tipo de señal
- Verificar que el T.C. no está
cortocircuitado, o instalado
fuera de las cargas
S1
S2
T.C.
INCORRECTO
- Todos los condensadores de
la batería se conectan, pero
no se desconectan al disminuir
la carga. Riesgo de
sobrecompensar la red sin
existir carga
Fig. 6.- Colocación del transformador de intensidad (TI)
