CIRCUTOR FARE-Q Series Manual del usuario
Página 5
------ Filtro híbrido de absorción --- Manual de Instrucciones
M98208901-01-08A ------ Pág. 4 de 12------
L1
L2
C1
6 bornes
U11
V11
W11
U12
V12
W12
U1
V1
W1
U1
V1
W1
U2
V2
W2
U2
V2
W2
AF1
CPCxx
COM
ACT
From PF
fast regulator

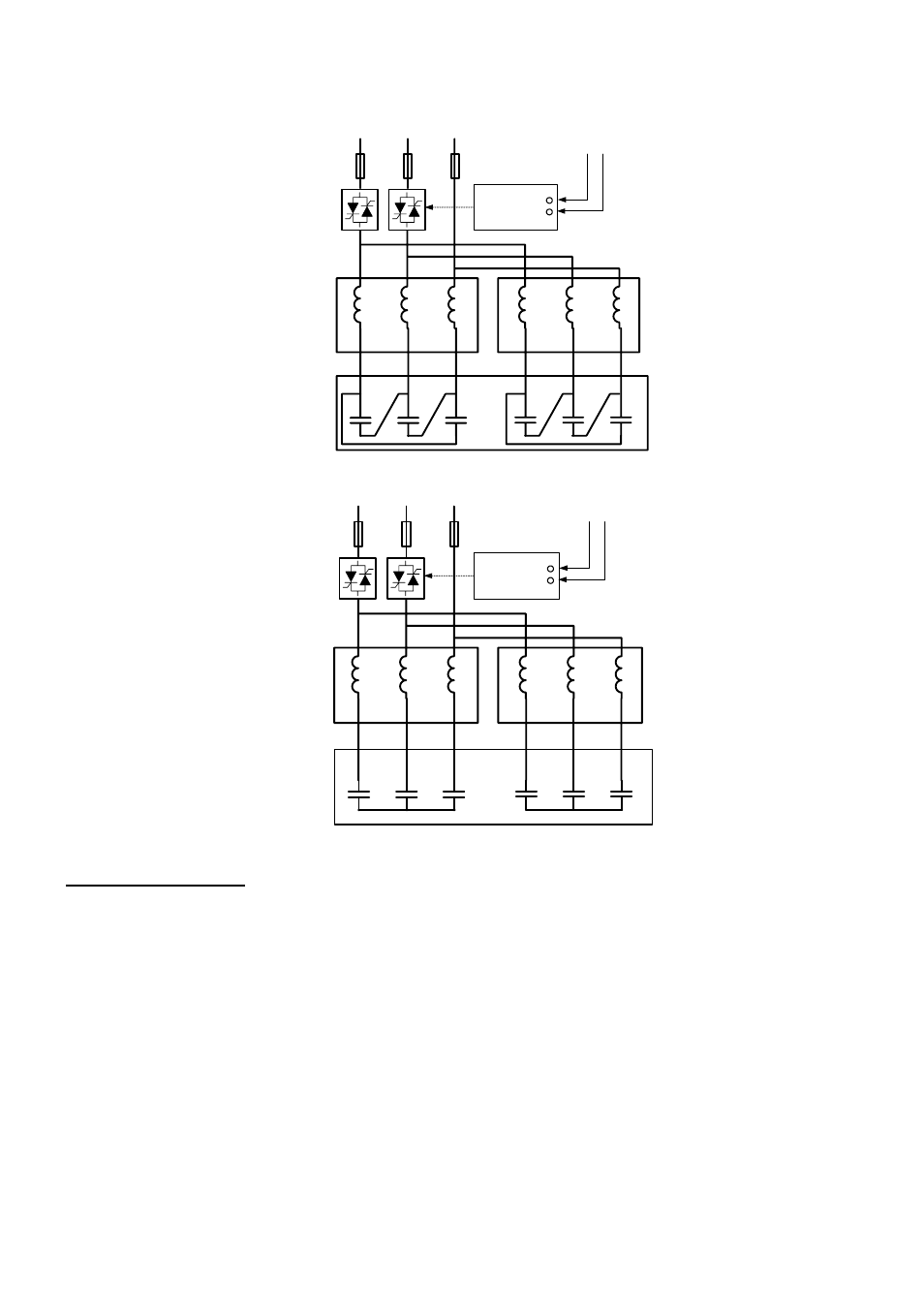

Fig. 1 – Tipo Standard a 400V 50Hz, conexión triangulo
L1
L2
U1
V1
W1
U1
V1
W1
U2
V2
W2
U2
V2
W2
AF1
CPCxx
COM
ACT
From PF
fast regulator
C1
6 bornes
U11
V11
W11
U12
V12
W12
Fig. 2 – Tipo Standard a 480V 60Hz, conexión estrella
Regulación del filtro
La regulación del filtro se realiza a través de un regulador de reactiva convencional como
cualquier otra batería de condensadores Standard. (Ver manual del regulador)
3.- TIPOS SEGÚN SU COMPOSICIÓN
Los tipos de filtros dependen de tres parámetros principales:
•
Tensión y frecuencia fundamental de la red
•
Número de pasos del filtro
4.- CARACTERÍSTICAS TÉCNICAS
Las características técnicas indicadas en este manual corresponden a las baterías hibridas FARE-
Q. No obstante pueden existir variantes en cuanto al sistema de maniobra o sistema de
protección.
4.1.- Características Técnicas Generales
Tabla 3.- Características técnicas
