Gestión de cargas no críticas (modelo cdp-g) – CIRCUTOR CDP-0 Manual del usuario
Página 19
CDP
Manual de Instrucciones 19

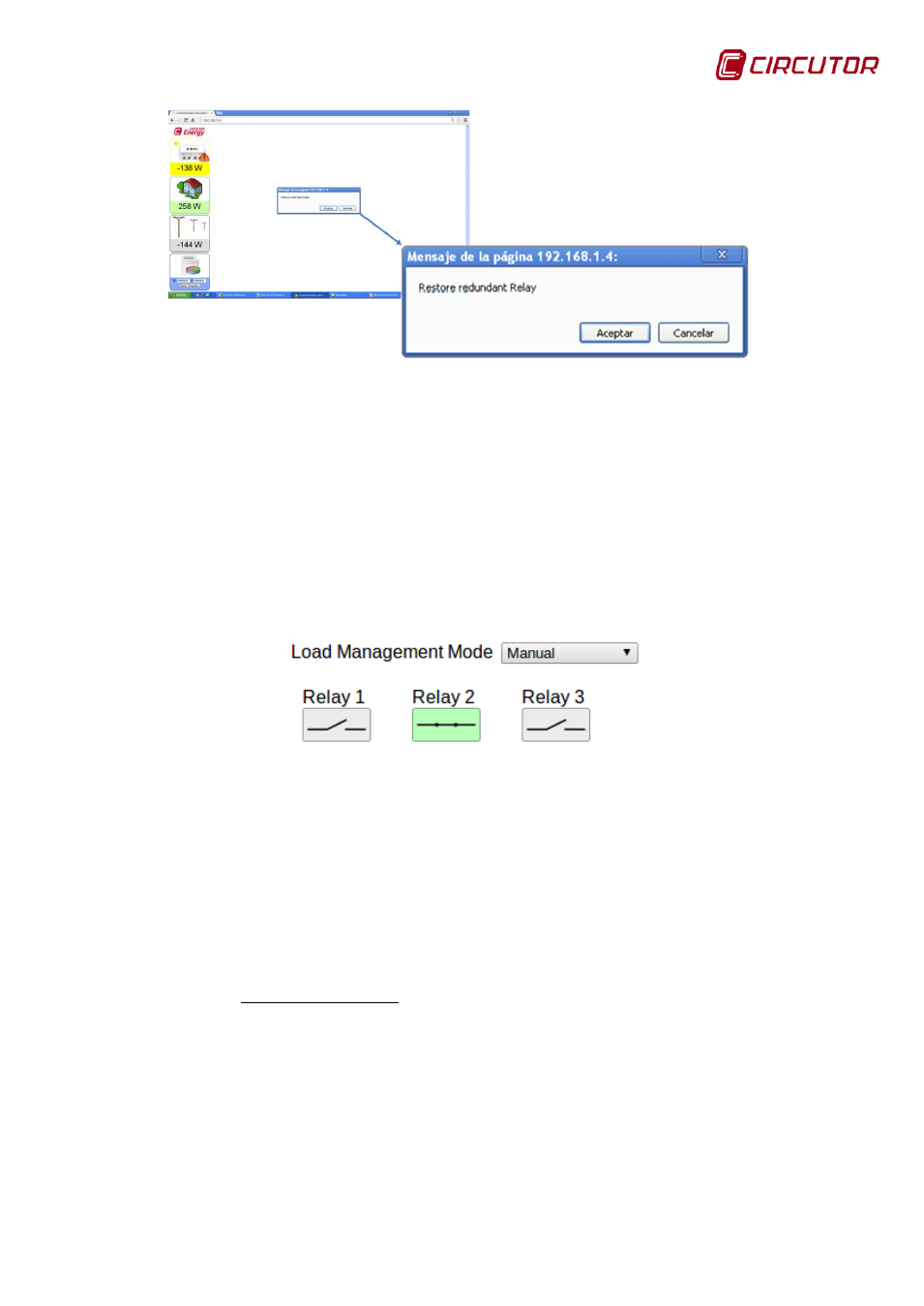

Figura 14: Desactivación de la alarma en la página Web.
4.1.3. GESTIÓN DE CARGAS NO CRÍTICAS (Modelo CDP-G)
Esta funcionalidad nos permite la adición de cargas no críticas dependiendo de
si se puede obtener más potencia desde el inversor. Dicha gestión puede ser
manual o dinámica y se realiza mediante el uso de los relés auxiliares del
sistema (Bornes del 11 al 16 de la
).
La gestión manual se realiza desde la página web de configuración, desde
donde se puede visualizar y modificar el estado de los relés (
).
Figura 15: Gestión manual de cargas no críticas desde la página Web.
En la gestión de control dinámica, las cargas se conectan en base al
cumplimiento de dos condiciones:
1.-
Valor de consigna
≤ Valor de Modulación Máximo.
𝑃𝑃𝑃𝑃𝑃𝑃𝑃𝑃𝑃𝑃
𝑃𝑃𝑃𝑃𝑃𝑃𝑃𝑃 𝑃𝑃𝑖𝑖𝑖𝑃𝑃𝑖 𝑥100 ≤ 𝑉𝑃𝑃𝑃𝑖 𝑃𝑖 𝑃𝑃𝑃𝑃𝑃𝑃𝑃𝑃ó𝑃 𝑃𝑃𝑥.
Ecuación 1: Condición 1 para la conexión de cargas.
Donde el Valor de modulación máximo, viene dado por la relación entre la
potencia consumida por el usuario y la máxima potencia que se puede obtener
por parte de los inversores configurados. Es decir el valor de modulación
máximo (%) es:
