Los tornillos de los bornes de conexión son de tipo mixto, permitiendo el uso de destornillado-
res PZ2 ( Pozi drive nº 2).
5�1�3�- BORNES DEL EQUIPO
5�1�3�1�- MODELO MONOFÁSICO�
Tabla 28:Relación de bornes del Dispenser Universal
Bornes del equipo
1: Entrada de la fase 21: A(+), puerto de comunicaciones RS-485
3: Relé general, salida de la fase 22: B(-), puerto de comunicaciones RS-485
4: Entrada de neutro 23: Relé auxiliar, Terminal libre de potencial
6: Relé general, salida de neutro 24: Relé auxiliar, Terminal libre de potencial

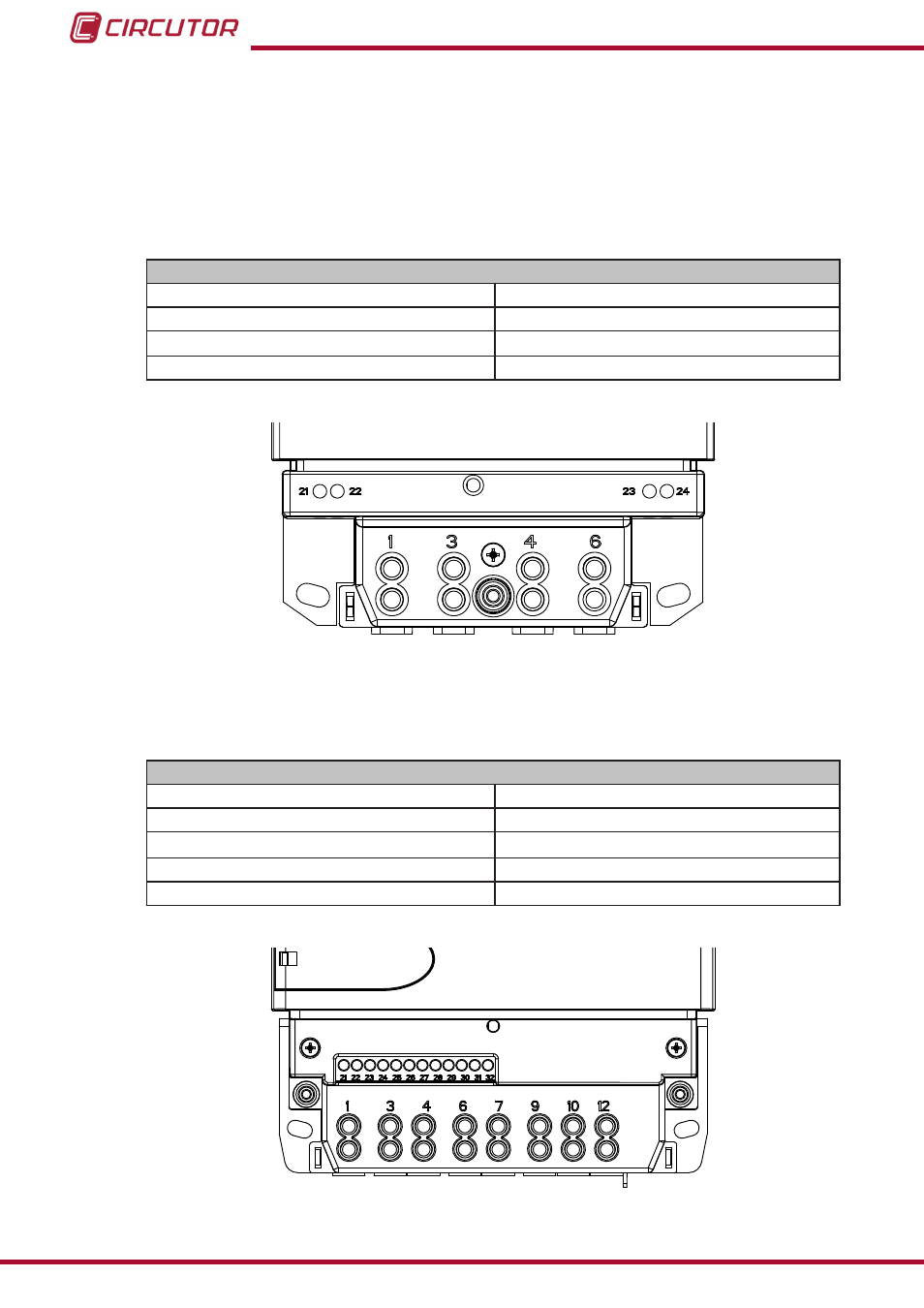

Figura 85: Bornes del Dispenser Universal monofásico�
5�1�3�2�- MODELO TRIFÁSICO�
Tabla 29:Relación de bornes del Dispenser Universal trifásico�
Bornes del equipo
1: Entrada de la fase L1 9: Relé general, Salida de la fase L3
3: Relé general, Salida de la fase L1 10: Entrada de neutro
4: Entrada de la fase L2 12: Salida de neutro
6: Relé general, Salida de la fase L2 21: Relé auxiliar, Terminal libre de potencial
7: Entrada de la fase L3 22: Relé auxiliar, Terminal libre de potencial
Figura 86: Bornes del Dispenser Universal� trifásico�
