Panel frontal, Panel trasero – ARRIS TM652 User Guide Manual del usuario
Página 23
A
C
B
D
F
E
H
G
Se
cu
re
W
LA
N
B
E
C
A
D
F H J
G I
23
Manual del usuario del módem de telefonía Touchstone WTM652

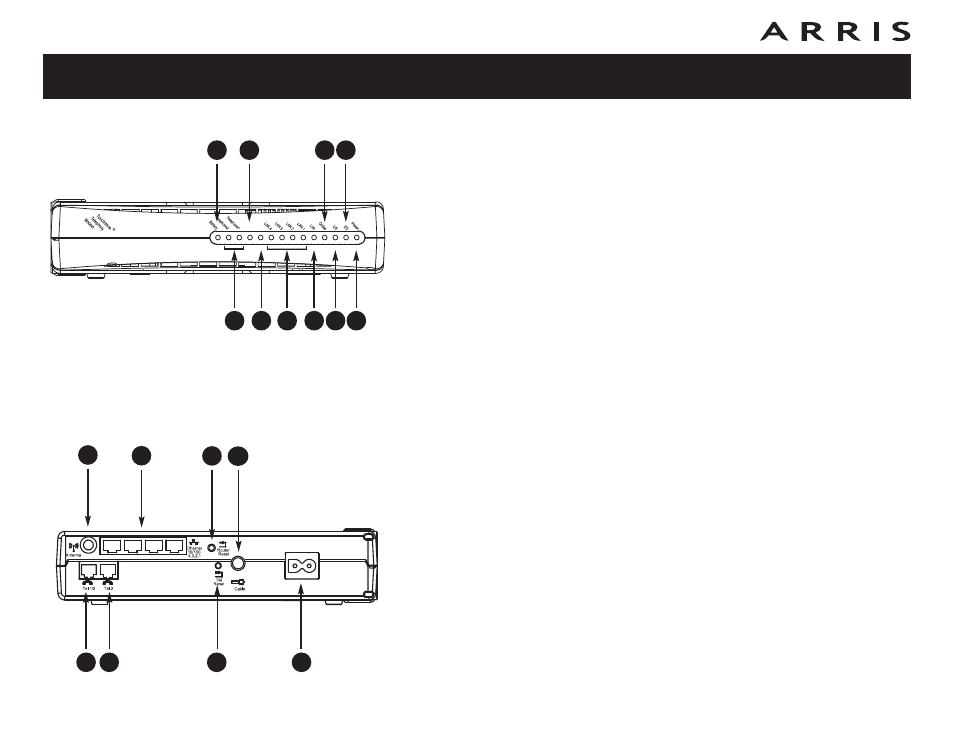

Panel frontal
La parte frontal del módem de telefonía tiene los siguientes indicadores:
A Battery: (sólo WTM652G) indica el estado de la batería.
B Telephone 1/2: indica el estado de cada línea telefónica.
C Secure: indica que el estándar WPS (Wireless Protected Setup) está
activado.
D WLAN: indica el estado de la red LAN inalámbrica.
E LAN 14: indica el estado de cada uno de los puertos Ethernet.
F Link: indica la conectividad Ethernet o inalámbrica existente entre el
módem de telefonía y los PC.
G Online: indica el estado de transmisión de datos por Internet.
H US: indica conectividad ascendente.
I DS: indica conectividad descendente.
J Power: indica si la unidad recibe alimentación de CA.
Panel trasero
La parte trasera del módem de telefonía tiene los siguientes conectores y controles:
A Tel 1 (modelos A/B): conector para la primera línea telefónica.
Tel 1/2 (modelos G): conector para la primera línea telefónica (o ambas
líneas en un teléfono de dos líneas).
B Tel 2: conector para la segunda línea telefónica.
C Antenna: conector para la antena inalámbrica.
D Ethernet: para su uso con un puerto LAN del PC.
E Botón Router Reset: restablece los puertos Ethernet e inalámbricos sin que
el servicio telefónico se vea afectado.
F Botón TM Reset: restablece el módem de telefonía del mismo modo que si
encendiera y apagara la unidad. Para presionar este botón, utilice un objeto
puntiagudo no metálico.
G Cable: conector para el cable coaxial.
H Alimentación: conector para el cable de alimentación.
