Manual del usuario del módem de telefonía Touchstone WTM652
Instrucciones para la instalación en escritorio
1 Coloque el módem de telefonía:
en un lugar con buena circulación de aire, con la parte trasera hacia la
pared más cercana y en un lugar donde no corra riesgo de caída por
golpes o movimientos bruscos
2 Siga en
Conexión del módem de telefonía
Conexión del módem de telefonía
ADVERTENCIA: La conexión del módem de telefonía al cableado telefónico
doméstico existente sólo debe realizarla un instalador profesional. Se
deben retirar las conexiones físicas del proveedor telefónico anterior y
revisar todo el cableado; no debe haber ningún tipo de tensión. La
cancelación del servicio telefónico no es apropiada. Si no lo hace así, se
podría producir la pérdida del servicio o provocar un daño permanente en
el módem de telefonía.

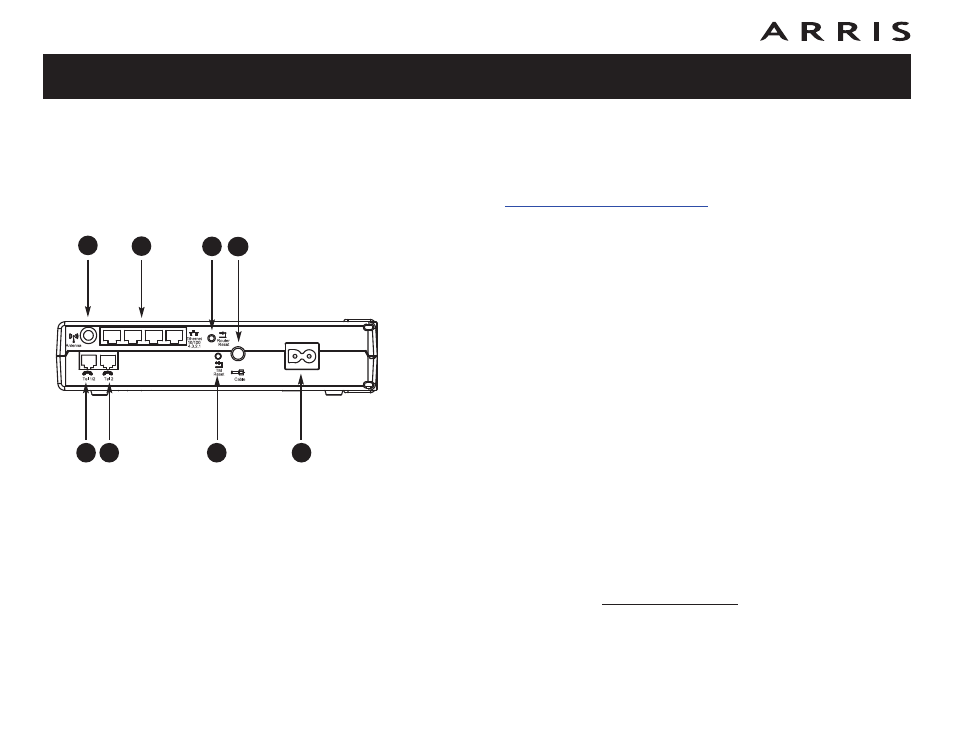

1 Inserte la antena en el conector destinado a tal efecto que encontrará en la
parte trasera del módem de telefonía (C). Ajuste las conexiones sólo
manualmente. Gire la antena para que apunte recto hacia arriba, siempre
que sea posible.
2 Conecte un extremo del cable coaxial a la toma de salida o al divisor del
cable y el otro extremo al conector del cable del módem de telefonía (G).
Ajuste las conexiones manualmente y luego aplique 1/8 de vuelta con una
llave.
Nota: Para lograr un mejor rendimiento, utilice un cable coaxial de alta
calidad y reduzca o elimine los divisores entre la toma del cable y el módem
de telefonía.
3 Conecte el enchufe del cable de alimentación al conector Power de la parte
trasera del módem de telefonía (H) y enchufe el cable de alimentación en
una toma de corriente de CA adecuada.
La luz indicadora Power que está en la parte frontal del módem de telefonía
se enciende y parpadea una vez (consulte la tabla de los LED en la página
44). Consulte la sección Solución de problemas si la luz indicadora Power no
se enciende.
4 Conecte un extremo del cable Ethernet a cualquier puerto Ethernet en la
parte trasera del módem de telefonía, (D) y el otro extremo al puerto
Ethernet del PC, concentrador o enrutador de banda ancha.
