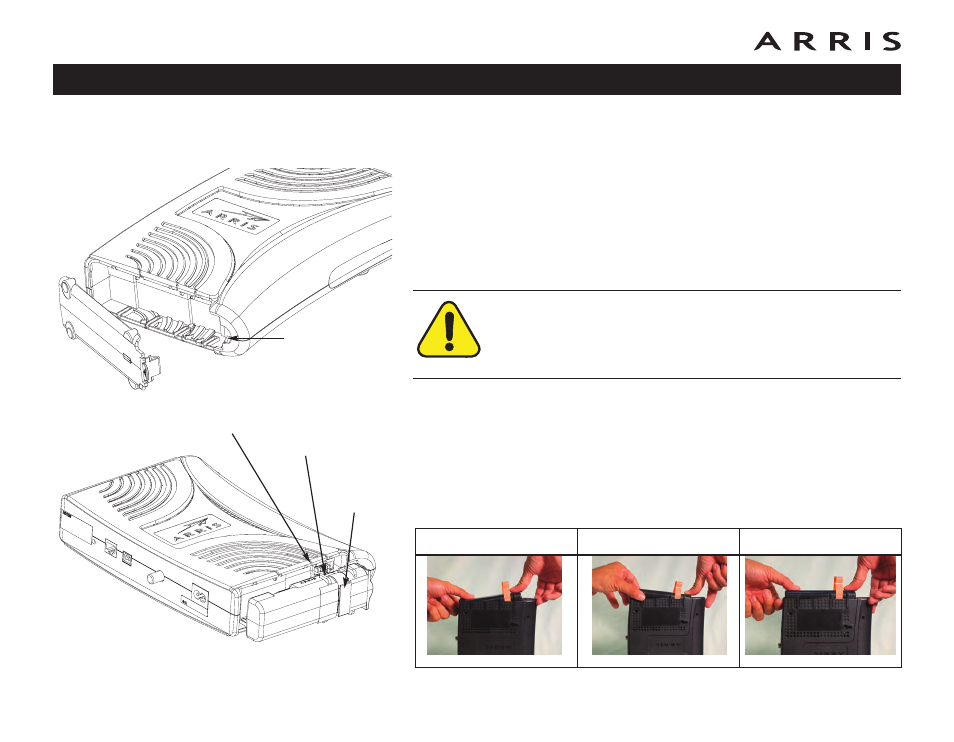

Instalación y sustitución de la batería de 4 pilas
TM702G
Siga este procedimiento para instalar o sustituir una batería de recambio de 4 pilas.
1 Inserte un dedo en la apertura del pestillo, presione hacia abajo y tire hacia
atrás del pestillo que cierra la tapa de la batería (en la parte inferior del módem
de telefonía). Tire de la tapa hacia usted. Retire la tapa y colóquela en un lugar
seguro.
PRECAUCIÓN
Riesgo de daños en el equipo
Insertar de forma incorrecta la batería puede dañar el conector de batería
del módem de telefonía. Siga detenidamente las instrucciones detalladas
en el siguiente paso para evitar daños.
2 Sostenga la batería de manera que las guías queden alineadas con las ranuras
del módem de telefonía y deslice la batería en el compartimento. El diagrama de
la izquierda muestra la orientación correcta.
Nota: Las baterías no se insertarán por completo en el módem si no se orientan
de manera correcta. La batería se debería deslizar en el compartimento sin
necesidad de aplicar mucha fuerza. Alinee las ranuras en el compartimento de
la batería con las guías en la batería y aplique presión de forma uniforme en
ambos extremos de la batería.
Manual del usuario del Módem de telefonía Touchstone TM702
Seguridad Introducción
Instalación de
la batería Instalación
Controladores
USB
Configuración
Ethernet Uso
Solución de
problemas Glosario
15
Extremo del
pestillo
Banda para
tirar de la
batería
Guía de la batería
Ranura de la batería
INCORRECTO INCORRECTO CORRECTO
