Conexión del módem de telefonía
ADVERTENCIA
Riesgo de daños en el equipo
La conexión del módem de telefonía al cableado telefónico doméstico
existente sólo puede realizarla un instalador profesional. Se deben retirar
las conexiones físicas del proveedor telefónico anterior y revisar todo el
cableado; no debe haber ningún tipo de tensión. La cancelación del servicio
telefónico no es apropiada. Si no lo hace así, se podría producir la pérdida
del servicio o provocar un daño permanente en el módem de telefonía.
1 Conecte un extremo del cable coaxial a la toma de salida o al divisor del cable
y el otro extremo al conector del cable (F) del Módem de telefonía. Ajuste las
conexiones manualmente y luego aplique 1/8 de vuelta con una llave.
Nota: Para lograr un mejor rendimiento, utilice un cable coaxial RG-6 de alta
calidad y reduzca o elimine los divisores entre la toma del cable y el módem de
telefonía.
2 Conecte el enchufe del cable de alimentación al conector Power del Módem de
telefonía (G) y enchufe el cable de alimentación a una toma de CA cercana.
La luz indicadora Power que se encuentra en la parte frontal del Módem de
telefonía se enciende y parpadea una vez una vez (consulte la tabla de LED
en la página 44). Consulte la sección Solución de probleas si la luz del
indicador Power no se enciende.
3 Una vez que haya conectado el cable coaxial y el cable de alimentación, proceda
según corresponda:
•
Conexiones Ethernet O BIEN
• Conexiones USB (en caso aplicable)
Nota: No conecte el mismo PC a los puertos Ethernet y USB simultáneamente.
Conexiones Ethernet
4 Conecte un extremo del cable Ethernet (amarillo) al puerto amarillo que se
encuentra en la parte posterior del Módem de telefonía, identificado como
“Ethernet 10/100” (D), y el otro extremo al Puerto Ethernet de un PC,
concentrador o enrutador de banda ancha.
Nota: Si desea conectarlo al PC, utilice el cable Ethernet que viene con el
paquete del módem de telefonía.
Manual del usuario del Módem de telefonía Touchstone TM702
Seguridad Introducción
Instalación de
la batería Instalación
Controladores
USB
Configuración
Ethernet Uso
Solución de
problemas Glosario
21

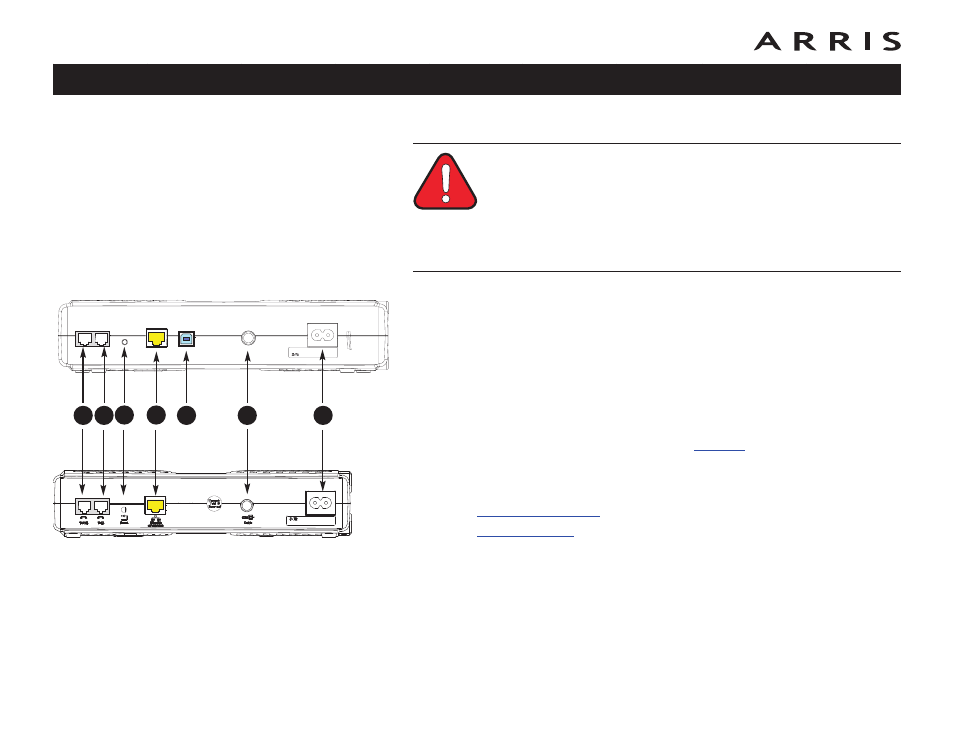

A C B D F E G
TM702G
TM702A/B
