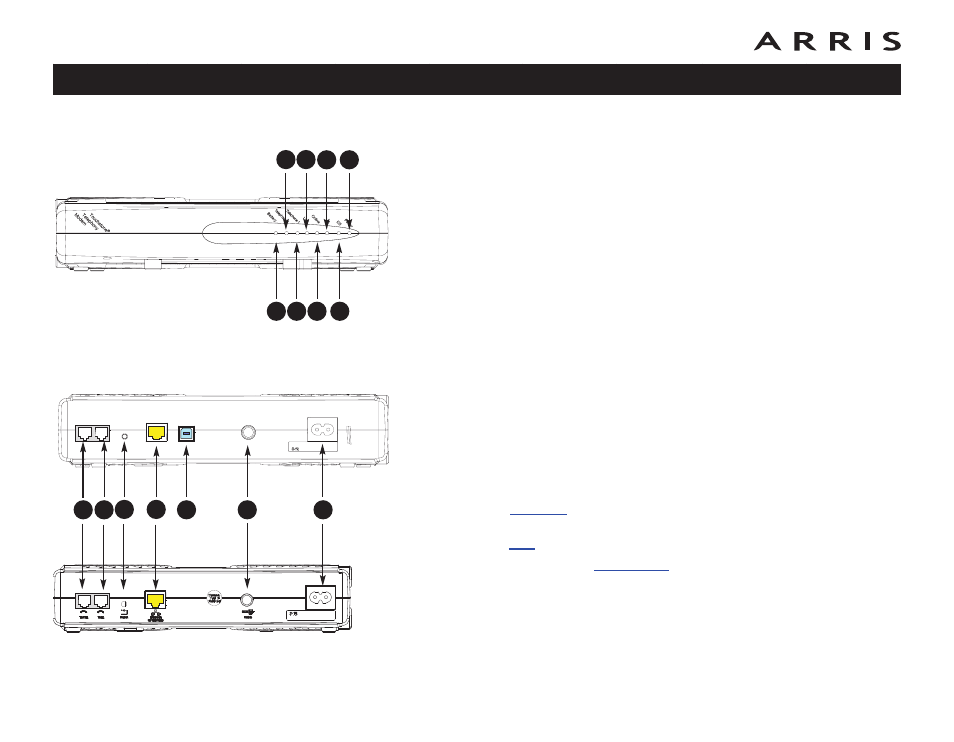

Panel frontal
La parte frontal del Módem de telefonía tiene los siguientes indicadores:
A Battery (Sólo TM702G): indica el estado de la batería
B Telephone 2: indica el estado de la línea 2
C Telephone 1: indica el estado de la línea 1
D Link: indica la conectividad Ethernet o USB (en caso aplicable) entre el Módem
de telefonía y el PC
E Online: indica el estado de transmisión de datos por Internet
F US: indica conectividad ascendente
G DS: indica conectividad descendente
H Power: indica si la unidad recibe alimentación de CA
Panel trasero
La parte trasera del Módem de telefonía tiene los siguientes conectores y controles:
A Tel 1/2 (gris): conector para la primera línea telefónica (o ambas líneas en un
teléfono de dos líneas)
B Tel 2 (gris): conector para la segunda línea telefónica
C Botón Reset : restablece el Módem de telefonía del mismo modo que si enciende
y apaga la unidad. Para presionar este botón, utilice un objeto puntiagudo non-
metallic.
D Conector Ethernet (amarillo): para su uso con un puerto del PC o de una red
doméstica (LAN).
E Conector USB azul, si está presente): para su uso con una conexión USB del PC.
F Cable: conector para el cable coaxial .
G Power: conector para el cable de alimentación.
Manual del usuario del Módem de telefonía Touchstone TM702
Seguridad Introducción
Instalación de
la batería Instalación
Controladores
USB
Configuración
Ethernet Uso
Solución de
problemas Glosario
18
A
B
C
D
E
F
G
H
A C B D F E G
TM702G
TM702A/B
