User’s Manual—SNAP™ 500 Printer 79
Apéndices
1. Configuración de Fusibles
Los fusibles principales de la impresora AVERY DENNISON SNAP 500 están
localizados dentro de la entrada de la fuente de poder. La entrada tiene un porta
fusibles que sostiene los fusibles y selecciona su línea de voltaje apropiada si el
número en la ventana NO coincide con el voltaje de la impresora, NO conecte el
cable de corriente. Reconfigure como se explica a continuación:
1) remueva el cable de corriente.
2) Usando un desarmador plano abra la entrada de corriente levantando la
pestaña localizada arriba del interruptor de voltaje.
ADVERTENCIA: Atentar abrir la entrada de la fuente de
poder con el cable de corriente conectado, causara daños
a la fuente.
3) Remover el porta fusibles.
4) Remueva todos los fusibles y el jumper si esta puesto.
Configuración Numero Uno: línea de voltaje en el rango de
90 - 132VAC @ 50 - 60Hz 1 Ph
1) instale uno 921167 - 10.0A 250V acción rápida 1/4 x 1 1/4"
2) Instale un jumper de fusibles.
Vea la figura FUSE1
Configuración Numero Dos: línea de voltaje en el rango de
180 - 265VAC @ 50 - 60Hz 1 Ph
1) Instale dos 990757 - 6.3A 250V 5 x 20MM
NOTA: Los jumpers deben estar removidos para instala r
ambos fusibles de 5 x 20mm.
Los fusibles deben estar entre los puntos A y B como se muestra y no B y C
Ver figura FUSE2

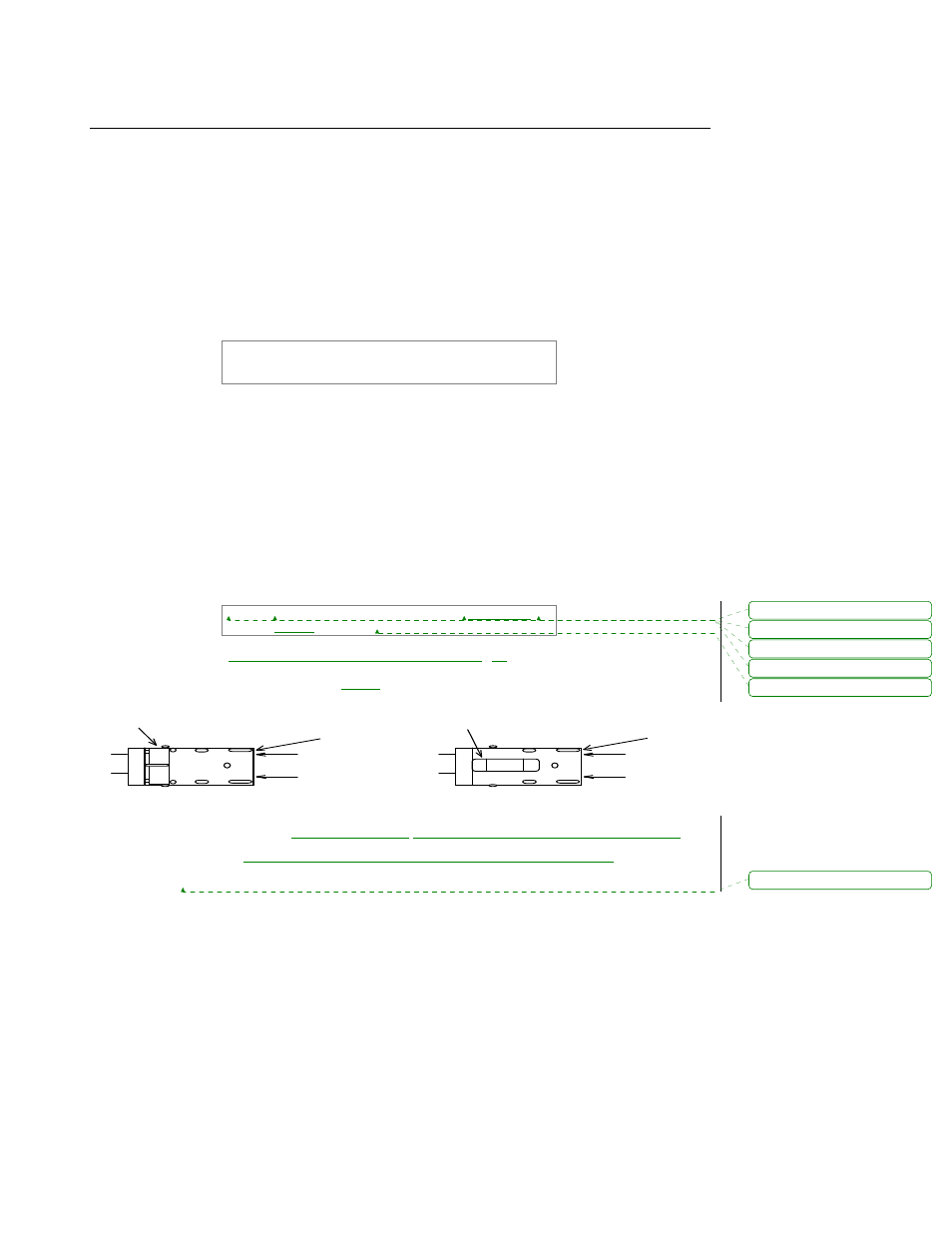

Location of 115V Text
Location of 230V Text
Two 5 x 20MM Fuses One Each Side
FIGURE FUSE2
One 1/4 x 1 1/4" Fuse Far Side
Location of 115V Text
Location of 230V Text
Fuse Jumper
FIGURE FUSE1
5 x 20 mm fuse
FRONT FRONT
A B C
6) Reinsert e el portafusibles en la entrada de la fuente con el voltaje deseado.
7) Cierre la entrada y verifique que el voltaje correcto este visible.
