User’s Manual—SNAP™ 500 Printer 97

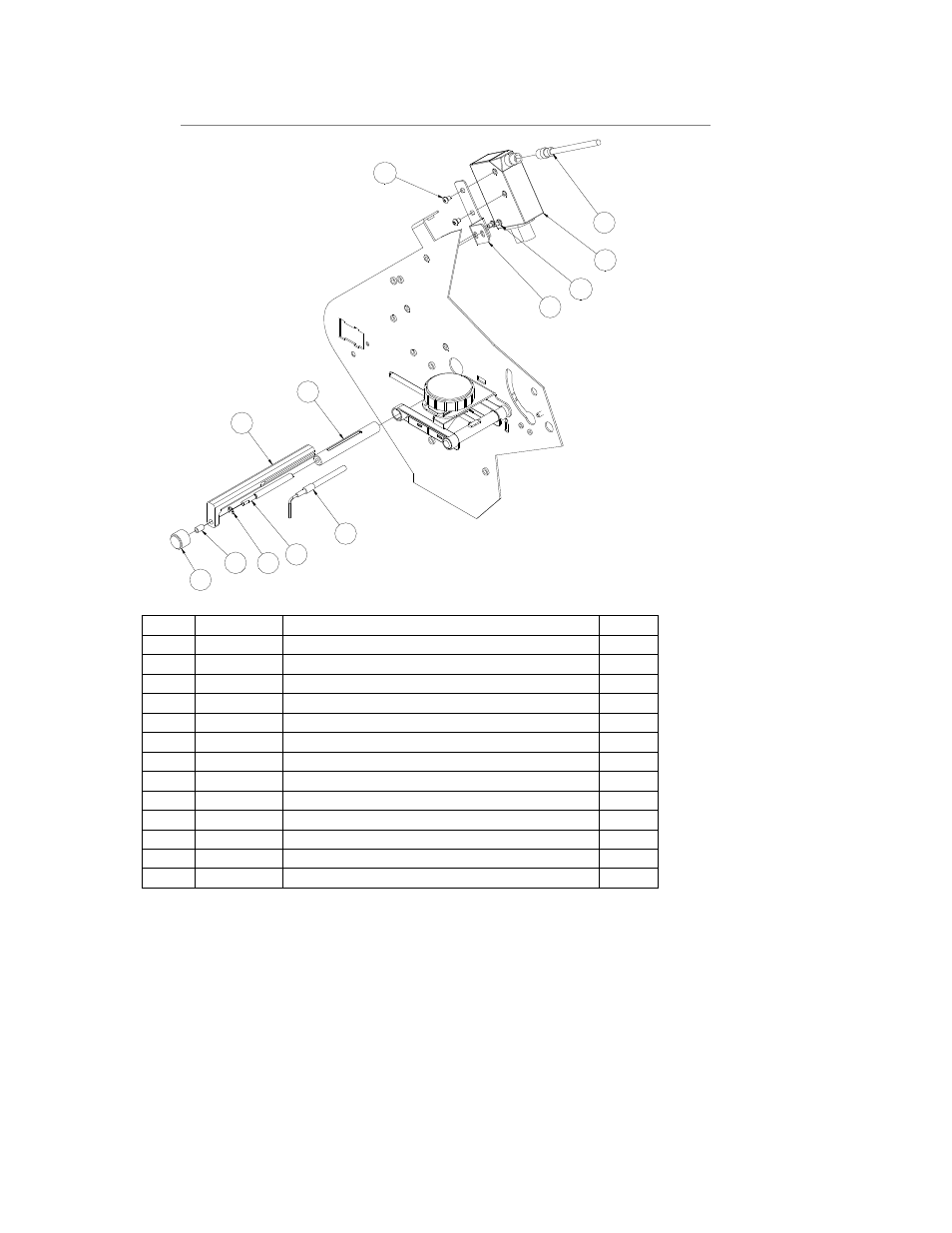

Diagrama del ensamble del Sensor de Contraste
7
10
11
1
3
8 9
5
4
2
10
6
Art. #Parte Descripción Cant
1 584031 Punta de extensión 1
2 584032 Corredera del Sensor de Contraste 1
3 196028 Perilla de ajuste 1
4 584030 Flecha de montura de Sensor de Contraste 1
5 581315 Luz guía, Fibra Óptica 1
6 581124 Cable de Sensor de Contraste 1
7 581316 Soporte de montura de Sensor de Contraste 1
8 999098 Buje 3/16 x 3/8 1
9 990325 Anillo sujetador tipo “E” 3/16 1
10 990089 Tornillo 8-32 x 1/4 4
11 581181 Sensor de Contraste Sick 1
12 581336 Mascarilla de Cubierta (no mostrada) 1
13 990329 Anillo sujetador tipo “E” 7/32 (no mostrado) 1
