User’s Manual—SNAP™ 500 Printer 91
5. Instrucciones para la instalación del sensor
Superior 580009 & 580011
Ambos sensores son iguales en configuración mecánica, pero el 580009 es un sensor
de contraste de color y el 580011 es un solo un sensor de contraste.
Procedimiento de instalación, Frente de la Impresora
1. Desconecte el poder de la impresora.
2. Desconecte el cable del apilador y el panel de control remoto (si esta
instalado).
3. Remueva la cubierta trasera (guarde los tornillos).

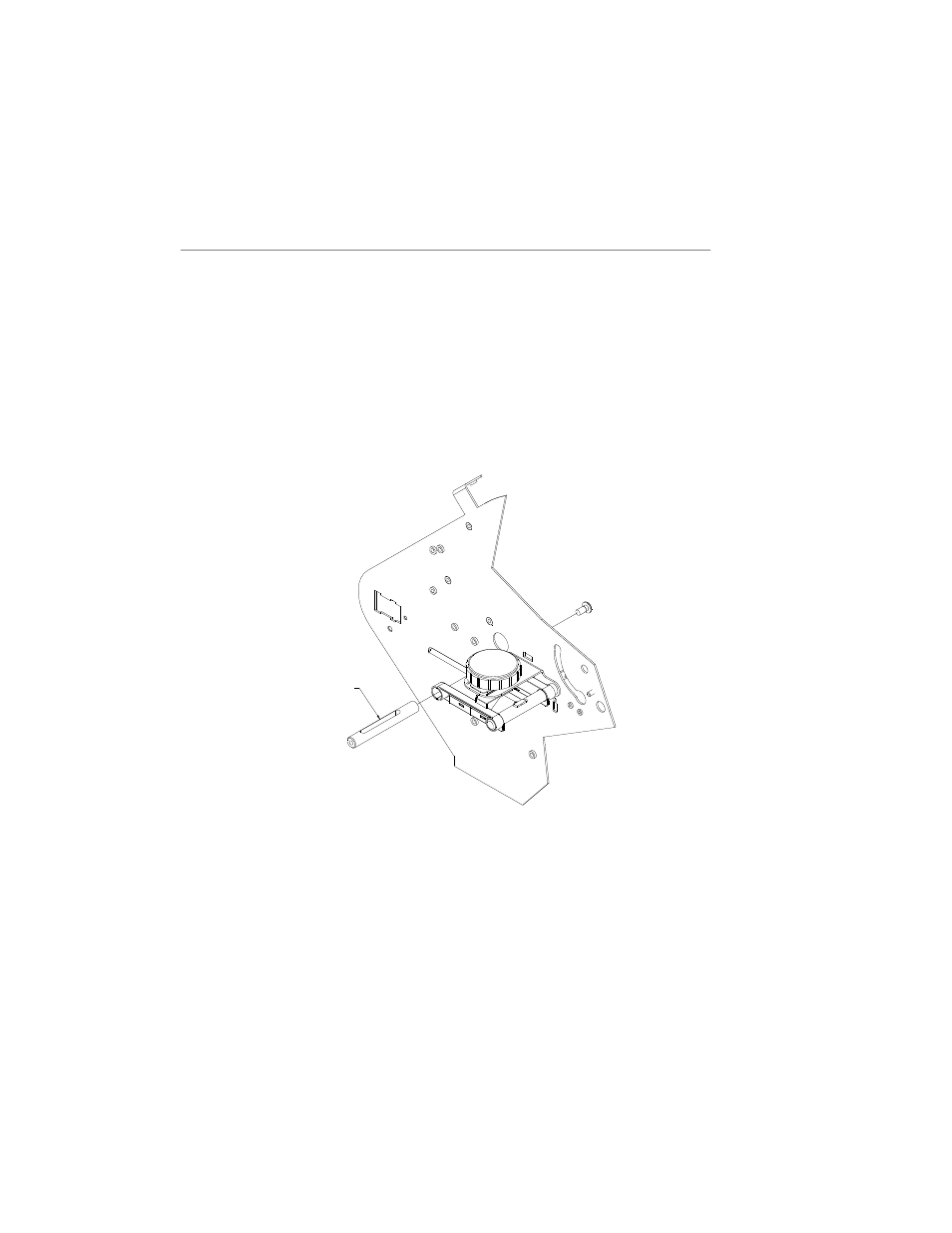

4. Remueva la guía de ancho más cercana del rollo de suministro y coloque
la incluida en el kit. El espacio mas ancho debe estar lo mas alto posible.
Asegúrese que las guías de ancho se mueven libremente.
SLOTTED SHAFT,
WIDER SLOT TO BE ON TOP &
TO BE NEAR VERTICAL AS POSSIBLE
